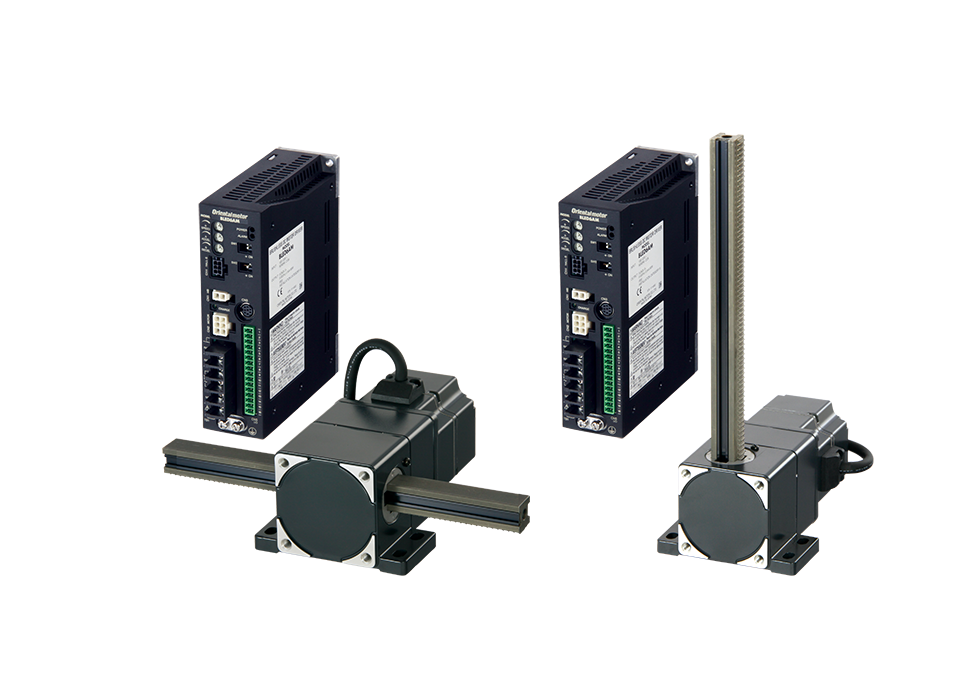

ラック・ピニオンシステム
LBEシリーズ
直動機構をブラシレスモーターでスピードコントロールする
直動機構の新シリーズです。
速度制御に優れたブラシレスモーターの採用により、
広い範囲でのラック速度の調整、
コンパクトなサイズで高荷重の搬送がおこなえます。
生産終了予定品です。
特徴 | ラック･ピニオンシステム LBEシリーズ
コンパクトで高強度な直動機構を採用
直動機構部は、モーター取付角と同寸法のコンパクトな設計で、減速機構とラック・ピニオン機構が一体となっています。高強度加工を施しているため、高荷重を搬送することができます。
最長1000mmのロングストローク
100～1000mmのラックを標準でラインアップしています。
- ※ 最大可搬質量、ストローク長さは、タイプにより異なります。
ラック速度を広い範囲で調整できます
ブラシレスモーターを搭載したことで、ラック速度を広い範囲で調整することができます。さらに、電磁ブレーキ付タイプのため、スピードコントロールできる上下駆動機構としてご使用いただけます。
- ※ 上下駆動の際は、必ず回生抵抗EPRC-400P（別売）をご使用ください。
押し当て運転
モータートルクを制限することで押し当て運転がおこなえます。
押し当て力は、オプションのデータ設定器OPX-2A（別売）で設定し調整することができます。
【押し当て運転の条件】
-
- 取付角寸法60mmタイプ
- 最大押し当て力 300N
ラック速度6mm/s以下
-
- 取付角寸法80mmタイプ
- 最大押し当て力 1000N
ラック速度6mm/s以下
- ※ 高可搬質量タイプの場合です。他タイプの押し当て力および、詳細は仕様表および特性図でご確認ください。

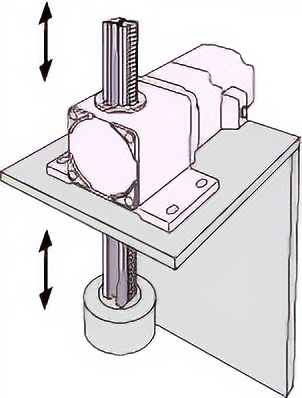

設置箇所の省スペース化が図れます
ラック両端のねじ穴を固定することでモーター自身が駆動するため、省スペース化が図れます。
また、取付脚以外にケース前面でも取り付けがおこなえます。
（別売りで可動ケーブルを用意しています。）
ラインアップ
高可搬質量タイプ
| 取付角 | 電源電圧 | 最大可搬質量 [kg] |
使用速度範囲 [mm/s] |
ストローク [mm] |
|---|---|---|---|---|
| 60mm | 単相100-120V | 30 | 3～9 | 100、200、300、 400、800 |
| 単相200-240V | ||||
| 三相200-240V | ||||
| 80mm | 単相100-120V | 100 | 2～50 | 100、200、300、 400、700、1000 |
| 単相200-240V | ||||
| 三相200-240V |
高速タイプ
| 取付角 | 電源電圧 | 最大可搬質量 [kg] |
使用速度範囲 [mm/s] |
ストローク [mm] |
|---|---|---|---|---|
| 60mm | 単相100-120V | 10 | 8～300 | 100、200、300、 400、800 |
| 単相200-240V | ||||
| 三相200-240V | ||||
| 80mm | 単相100-120V | 20 | 100、200、300、 400、700、1000 |
|
| 単相200-240V | ||||
| 三相200-240V |
関連製品
Lシリーズ αSTEP AZシリーズ搭載詳細へ
Lシリーズ
αSTEP AZシリーズ搭載
ラック・ピニオン機構とステッピングモーターを一体化。バッテリ不要のABZOセンサ採用AZシリーズを搭載し、高精度な多点位置決めを簡単に実現できます。
-
- 最高速度
- 500mm/s
-
- 最大可搬質量
- 100kg
-
- ストローク
- 100～1000mm
Lシリーズ ACスピードコントロールモーター DSCシリーズ搭載詳細へ
Lシリーズ
ACスピードコントロールモーター DSCシリーズ搭載
ラック・ピニオン機構とACスピードコントロールモーターを一体化。DSCシリーズを搭載し、リーズナブルに速度制御を実現します。
-
- 最高速度
- 50mm/s
-
- 最大可搬質量
- 67kg
-
- ストローク
- 100～1000mm
