AZシリーズでスカラロボットみたいな動作させてみた！(重量上限で最速）
やってみた！
～ キネマティクス演算（ロボット演算）なしでここまで動かせる！ ～
AZシリーズを使ってスカラロボットのようなデモ機をつくりました。スカラロボットは先端に上下軸があるので、厳密にはスカラロボットのアーム部分ですが、PLCを使って、ロボットの様な動きをさせてみました。
システム構成
上位制御
三菱製 FX5UC-32MT/D Modbus(RTU)
使用製品
AZM46MKW-HS50、AZM24AKW-HS50×２、AZD-KRD×３
モータードライバは、AZD-KRDという小型ドライバを使っています。小型なのでモーターの隣に置けます。
なお、2021年秋に機能アップした小型ドライバ、AZD-KR2Dがリリースされています。
３関節で、各モーター中心間の距離は100mm、全長400mmで高さは208mmあります。Modbus(RTU)といってもRS-485通信なので、通信遅れとかで同期した動きは厳しいと思っていました。
どのくらい載せられて、速度を上げられるかチャレンジをしてみました。速度を上げすぎるとワークが飛んで行ってしまって、計測不能となりました。

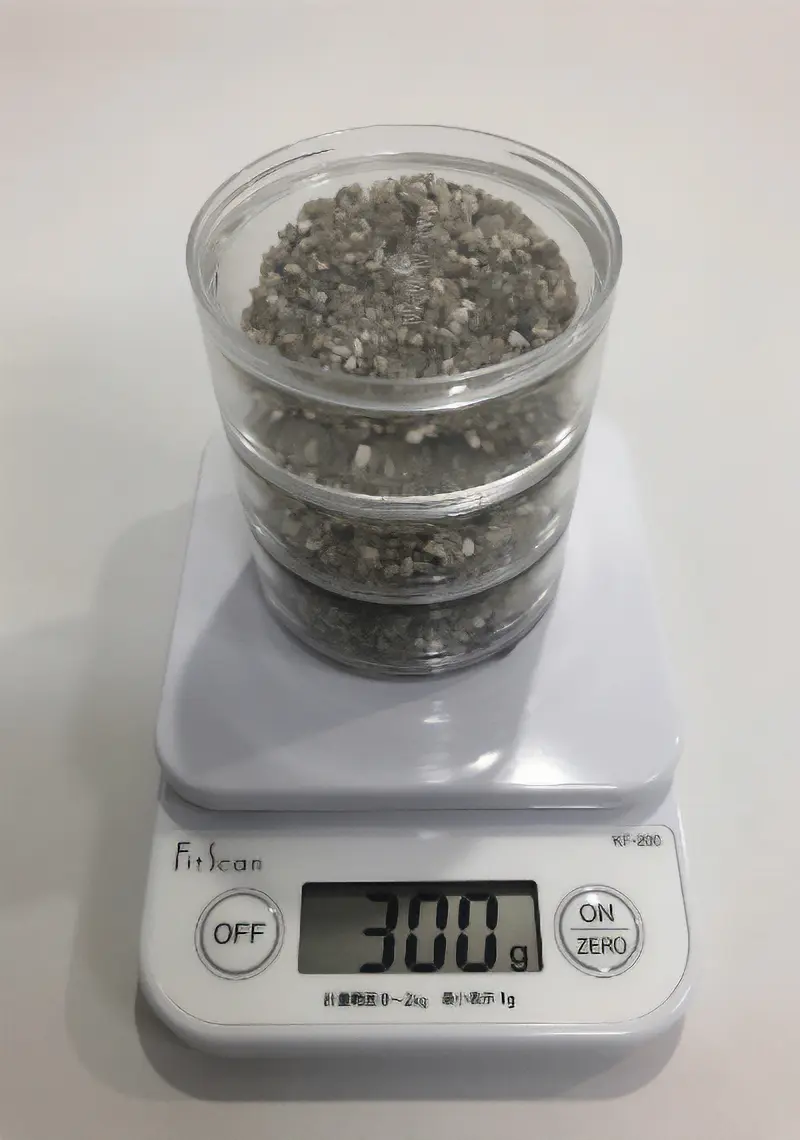

ワークが飛んでいかないギリギリを試したところ、砂利を入れたアクリルケースが適していました。倒れたら砂利が散乱しますので蓋付きです。
重量は300gにしました。安全率1.5倍とみた最大可搬質量がだいたい300g程度です。
普段は安全面からカバーで覆っていますが、今回は撮影のため、安全を確認した上でカバーを取り外しています。
アームの旋回速度は133deg/s、アームの伸縮速度が189mm/s、３つの軸が連動して１動作あたり1.5秒で動作します。
これ以上速いと、アームの振動も大きくなりますし、デモ機は固定していませんので、踏ん張りが利かなくなり、ワークを落としてしまいましたので、このあたりが限界です。
実際に動かすと、ほぼロボット動作で、各軸も同期して動いているように見えます。移動量と速度を、アームの先端から１対２対１の比率にして、移動時間を合わせると、きれいに動きます。
Modbus通信には、グループ送信機能があり、各軸の遅延を極力抑える機能があります。この機能を使う時は、レスポンスは返ってこないのですが、同期性重視には使えます。なおグループ送信不要時は、通信設定オフにしておけば、各軸毎のレスポンスは返ってきます。
ロボット演算しない決まった動きなら、これ使えそうでしょうか？
- ※ デモ機を用いて実機確認したものですので保証値ではありません。
