AZ Lシリーズ のラックピニオン機構で最速運転やってみた！
やってみた！
～ 上下駆動で最高速度500mm/s出してみた！ ～
AZシリーズを搭載したラックピニオンのついたLシリーズでデモ機をつくりました。単純な往復運転ぐらいならPLCレスでシステムが完結できるAZシリーズ。簡易的なシーケンスプログラムを組むことができるのです。
今回はタッチパネルをペンダント代わりにRS-485で接続。タッチパネルはPro-faceを使っており、画面デザインは自作です。（このまま売っている訳ではありません。）
この製品の最大可搬質量は30kgですが、さすがにこのデモ機では試せませんので、とりあえずワーク無しで行うことにしました。

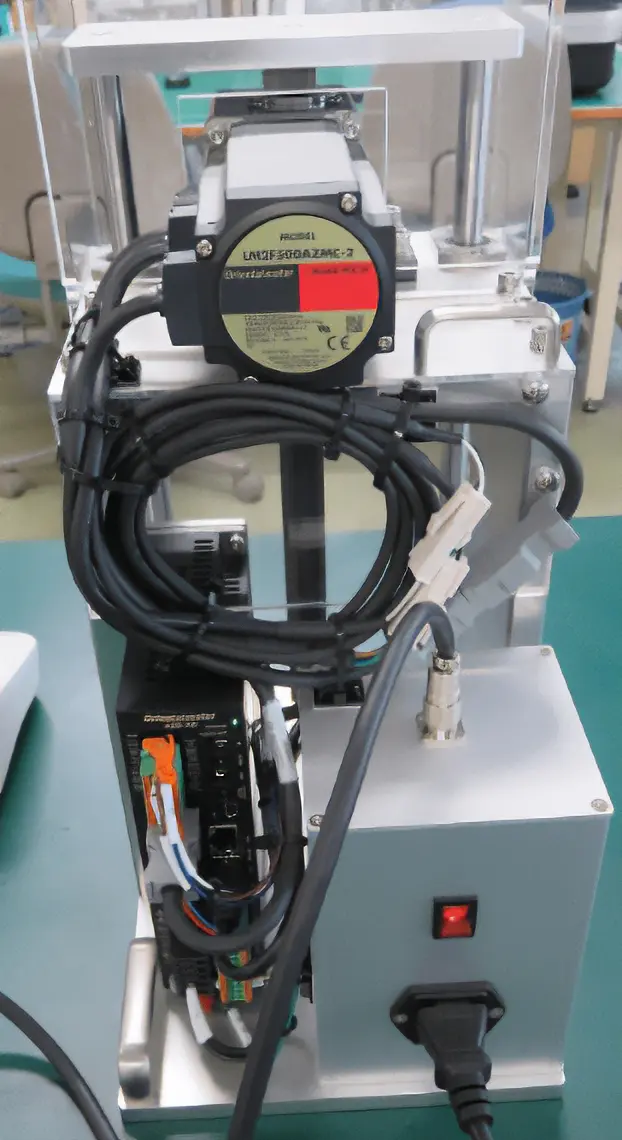

試しに動かすと意外に速いので、のぞき込んでケガしないようにアクリルで覆いました。後ろ側はこんな感じです。
ちょっとケーブルの処理に困って邪魔にならない様に、とりあえず巻きました。電源スイッチのあるボックスの中には制御用のDC24V電源が入っています。モーター駆動はAC100Vです。
500mm/sの速度設定で、160mmの距離を上下４往復させてみました。
500mm/sは想像よりダイナミックな動き。ラック部分を高速で上下するので、結構な音です。
ちなみに、もう少し速度を下げて動かすと、普通のラックピニオン駆動音です。上昇時は40mmずつ100mm/sの速度で位置決めして、下降時は160mmを200mm/sの速度で動かしています。
追加の実験として、速度・加減速設定はそのままで速度フィルタの時定数を1ms→200msに変更。
運転データをまとめて低速時の振動や滑らかな動作の実現に有効です。
ただ、設定値を大きくすると、指令に対する同期性が低下するので要注意です。
この製品は高速タイプと呼ばれるもので、最小移動量設定は、0.01mm単位です。
もう1種類、高可搬タイプというものがあります。もっと遅いですが100kgまで持ち上げられて、こちらは最小移動量は0.001mm設定できます。
ラックピニオンとモーターが一体なので、設計の手間が省けるメリットはあると感じます。
- ※ デモ機を用いて実機確認したものですので保証値ではありません。
