CVDシリーズ ドライバ設置方法

設置方法に合わせてドライバをお選びいただけます

設置方法に合わせた形状、コネクタの向きを考慮したドライバの設置方法をご紹介します。

設置例　ドライバを縦に並べて設置する

コネクタの向きが基板に対して横向きになります。当社では、周辺機器としてDINレール取付金具や回路製品カバー（パルス列入力タイプ用）をご用意しています。

• DINレール取付金具
• 回路製品カバー（パルス列入力タイプ用）

設置例　ドライバを平置きに設置する

コネクタの向きが基板に対して上向きです。

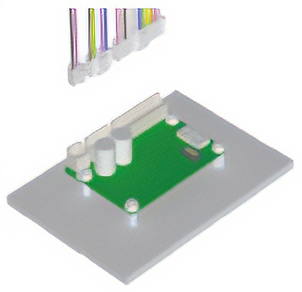

設置例　取付板を用意してドライバを平置きに設置する

コネクタの向きが基板に対して上向きです。取付プレートなしのタイプです。
