パーツフィーダー（部品供給装置） モーター部小型化・軽量化事例

モーター部を小型・軽量化したい

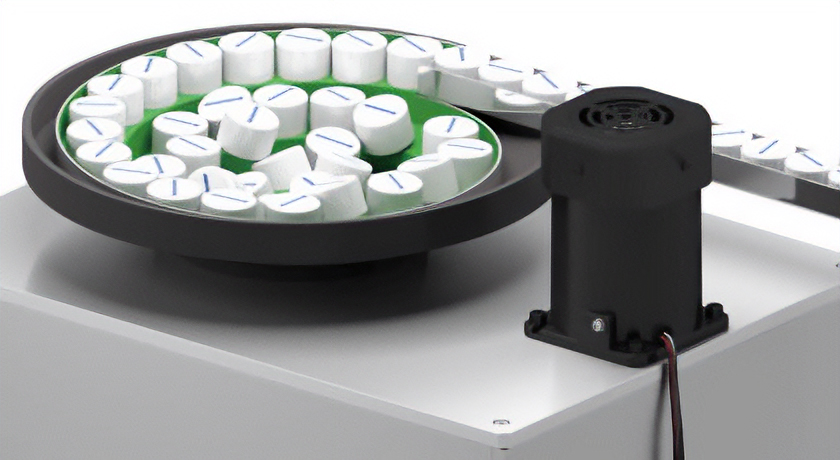

従来の装置

三相インダクションモーターでフィーダーを振動させることでワークを一定方向に並べ、次の生産工程に送り出す装置。（速度制御にはインバータを使用）

用途

ばねやクリップなどの整頓、供給

従来の問題点

• モーターのL寸が長く、装置の設置箇所が制限されてしまう
• 装置全体が大きく重いため、取り付けやメンテナンスがしにくい

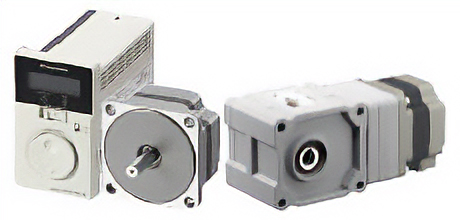

ブラシレスモーター BMUシリーズ
モーター部の小型・軽量化を実現

ブラシレスモーター BMUシリーズを採用することにより、モーターの大幅な小型・軽量化を実現します。モーターが小型化すれば、装置を設置する際の自由度が増します。また同時に、モーターの軽量化を実現し、取り付けやメンテナンスがしやすくなります。

具体的なアプリケーション例

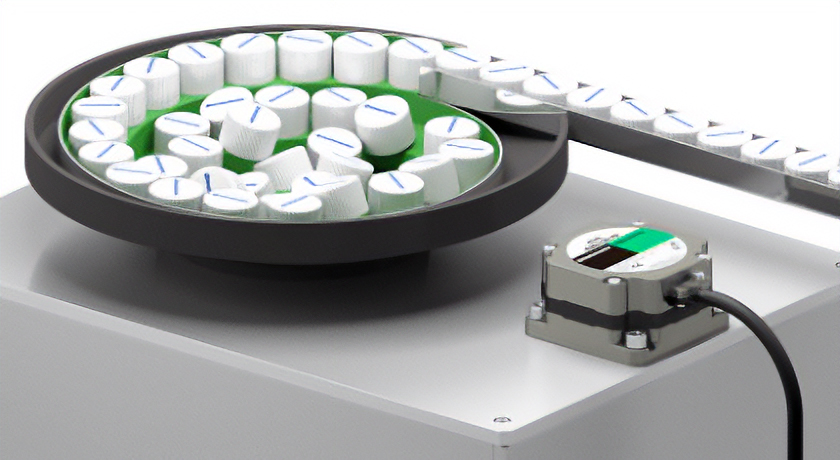

装置の小型・軽量化に貢献

三相インダクションモーターからBMUシリーズに変更することにより、装置全体の小型・軽量化が可能です。

設置の自由度向上、取り付けやメンテナンスの作業効率アップを実現します。

【寸法・質量比較（丸シャフトタイプのモーター）】

	モーター外観	取付角寸法	全長	質量

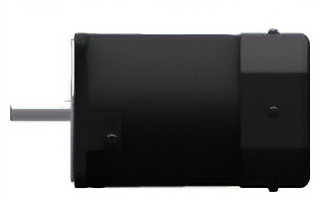

一般的な三相 インダクションモーター 90W		□90mm	135mm	3.2kg

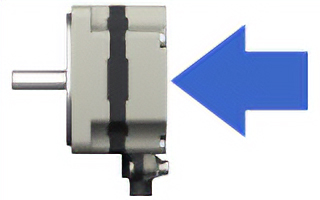

BMUシリーズ 120W		□90mm	50.4mm 84.6mm削減	1.2kg 2.0kg削減

ファンレスにより、粉塵の巻上げを防止

ブラシレスモーターは冷却ファンがないため、粉塵を巻き上げることがありません。ワークへの異物の混入・付着を防ぐことができます。

幅広いラインアップで選びやすく、お求めやすく

定格出力	30W、60W、120W、200W、400W
出力軸タイプ	丸シャフトタイプ、平行軸ギヤヘッド（2種）、 直交軸中空ハイポイドギヤ、脚取付ギヤヘッド
速度制御範囲	80 ～ 4000r/min※1
定価	25,900円※2～

※1

一部ギヤヘッドにより異なります。

※2

出力30W 丸シャフトタイプ 単相100-120V入力／モーター、ドライバを合わせた価格です。
