シート巻き取り装置（巻き取り部） 張力の自動調整によるシート破損・たるみ防止事例

シートのたるみ、破損を防ぎたい（巻き取り部）

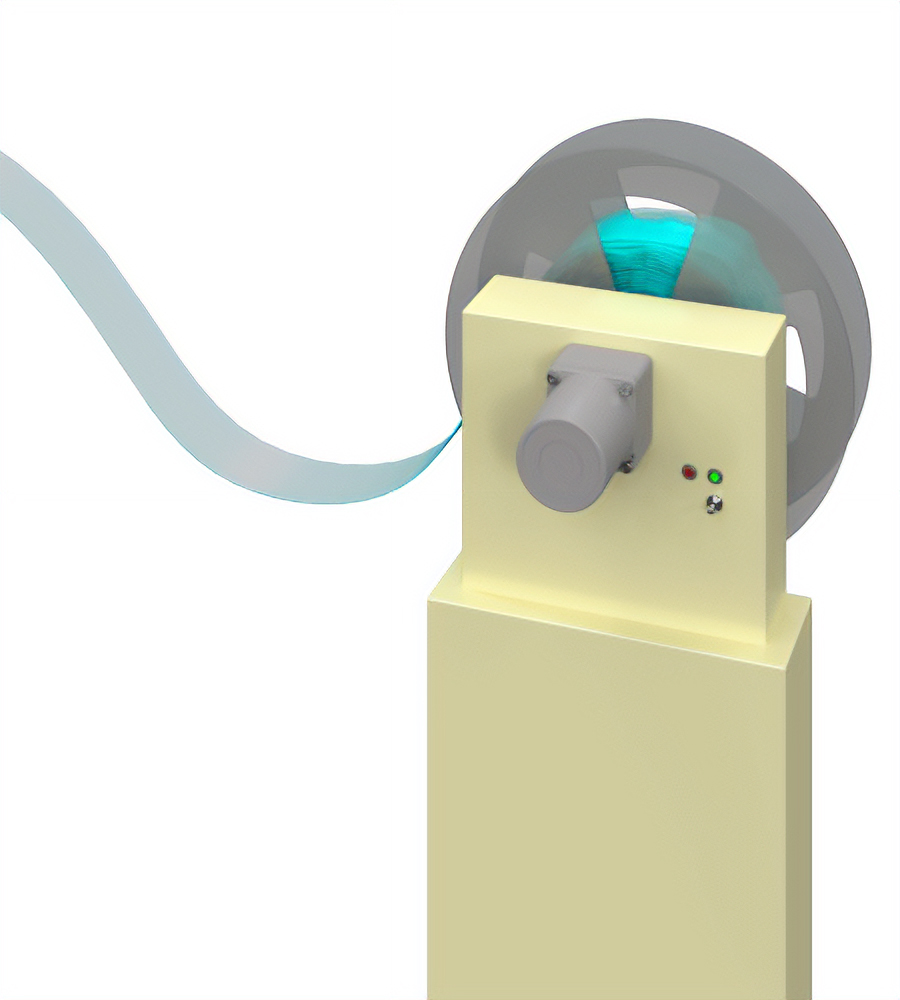

従来の装置

インダクションモーターを使用した、シートの製造装置の巻き取り工程。

用途

包装シート、テープ、フィルム、紙ロールの巻き取り

従来の問題点

• 巻き取り径の増加による、負荷や巻き取り速度の変化がおこり、シートのたるみや破損が発生していた
• テンションコントローラやトルク検出器をつけたかったが、コストが高いため採用できずにいた

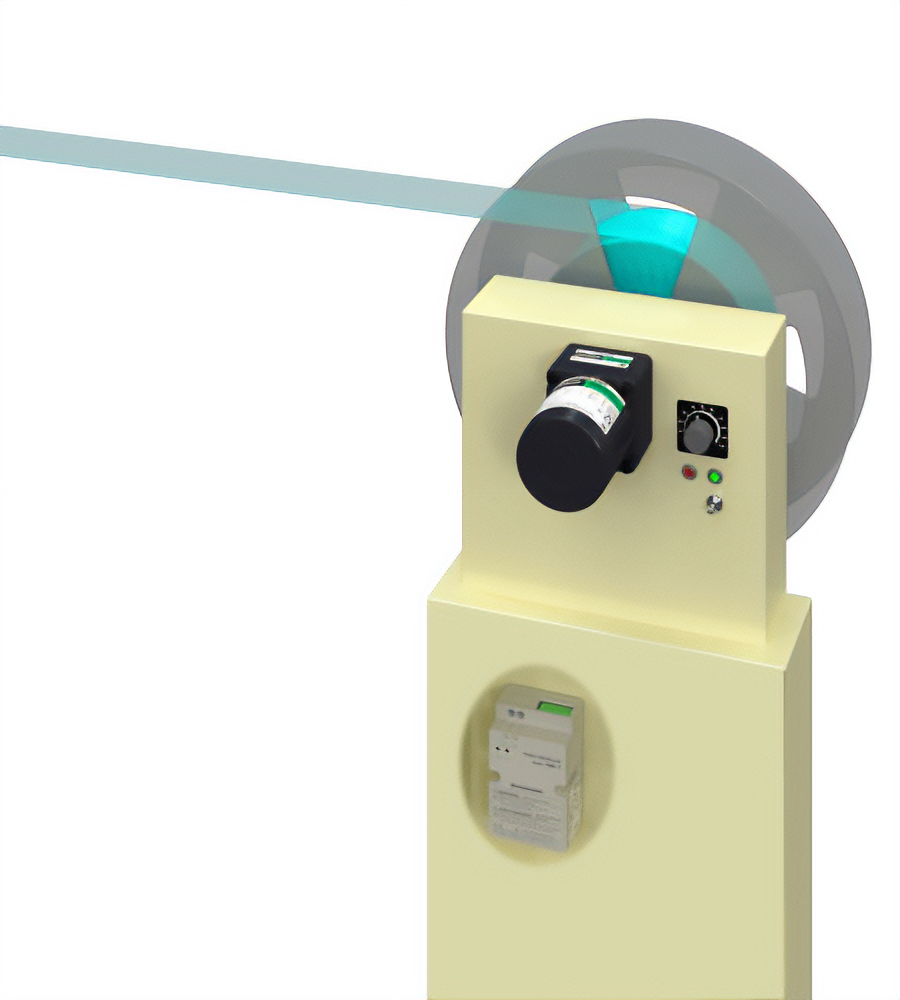

トルクモーター ＴＭシリーズ
巻き取りに適したモーター特性で、適切なテンションでの自動巻き取りを実現

巻き取りに求められる特性を備えたTMシリーズなら、シートを破損することなく、巻き始めから巻き終わりまで、適切なテンションで巻き取ることができます。

具体的なアプリケーション例

巻き取り中のトルク調整が不要

トルクモーターは、高速時にトルクが低く、低速時にトルクが高いという垂下特性を持っています。巻き始めの負荷が軽いところは早く動き、巻き取り終盤の負荷が大きくなったら、低速でトルクをしっかりと出すことができます。

安価なシステム構成を実現

TMシリーズ（トルクモーターとパワーコントローラ）の定価は、19,300円～34,400円です。
テンションコントローラやトルク検出器を使用するより、コストを抑えることができます。

専用のパワーコントローラで簡単トルク設定

トルク設定には、構成品の一つである、パワーコントローラを使用します。

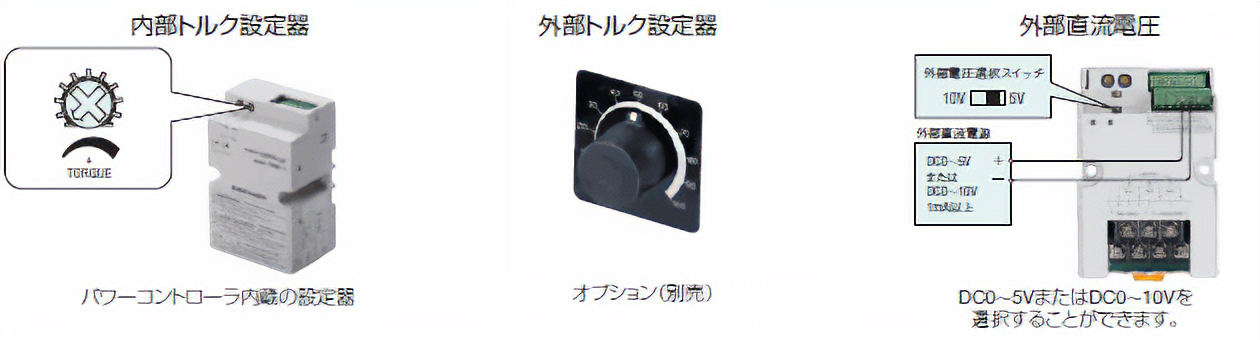

内部トルク設定器、外部トルク設定器、直流電圧制御の、3つの設定方法を選択できます。
