シート巻き取り装置（送り出し部） 張力の自動調整によるシート破損・たるみ防止事例

シートのたるみ、破損を防ぎたい（送り出し部）

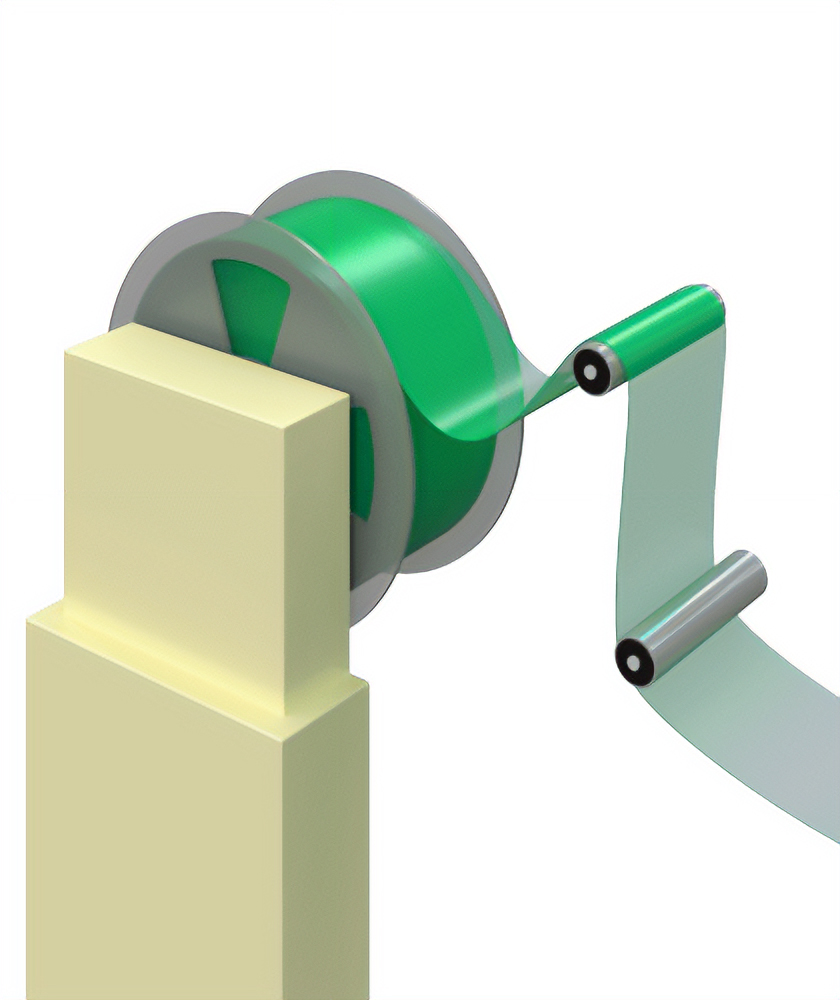

従来の装置

インダクションモーターを使用した、シートの製造装置の巻き取り工程。
巻き取り部にのみモーターを使用している。

用途

包装シート、テープ、フィルム、紙ロールの巻き取り

従来の問題点

• 巻き取り径の増加による、負荷や巻き取り速度の変化がおこり、シートのたるみや破損が発生していた
• テンションコントローラやトルク検出器をつけたかったが、コストが高いため採用できずにいた

トルクモーター ＴＭシリーズ
送り出し・巻き出しのブレーキとして活躍

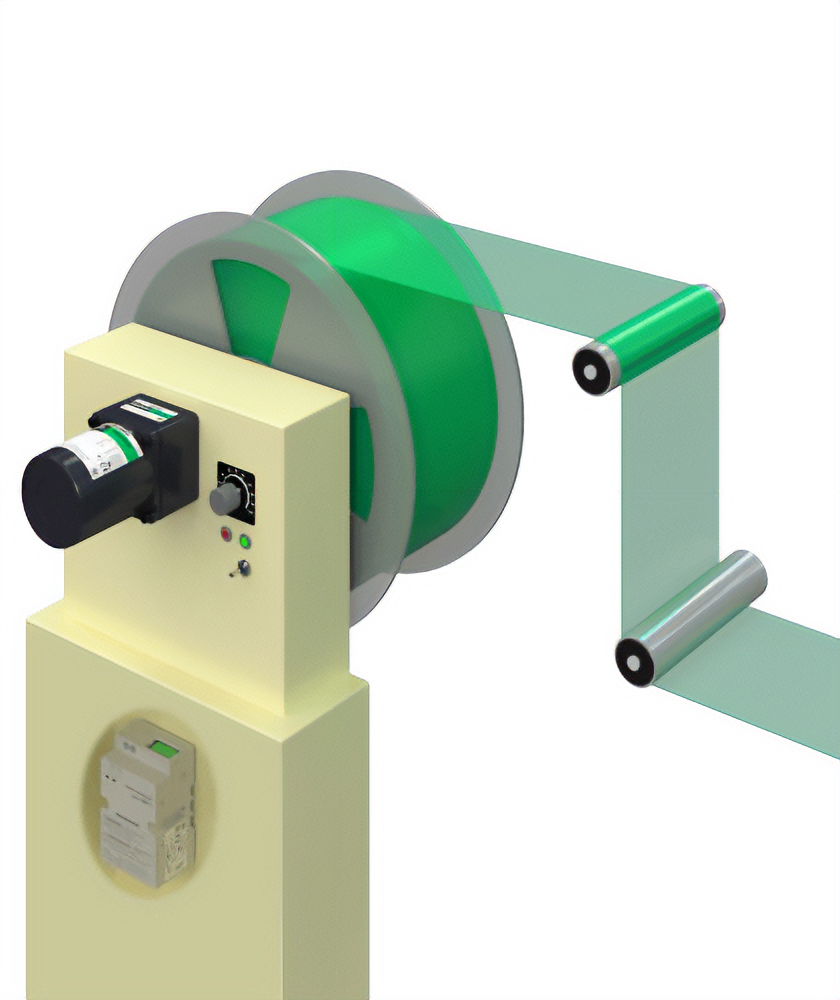

モーターの動力をブレーキとして使用できるTMシリーズを、シートの送り出し・巻き出し側に設置することで、適切な張力を保ちながら巻き取ることができます。

具体的なアプリケーション例

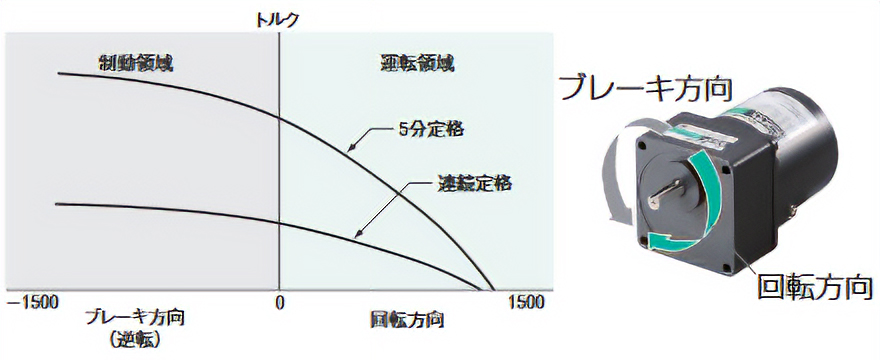

ブレーキとして使用できるトルクモーター

TMシリーズは、モーターの回転方向に対し、外力などで逆方向に回されることで、ブレーキ力を得ることができます。送り出し・巻き出し側に設置すれば、ブレーキ特性を張力として使用できます。

安価なシステム構成を実現

TMシリーズ（トルクモーターとパワーコントローラ）の定価は、19,300円～34,400円です。
テンションコントローラやトルク検出器を使用するより、コストを抑えることができます。

専用のパワーコントローラで簡単トルク設定

トルク設定には、構成品の一つである、パワーコントローラを使用します。

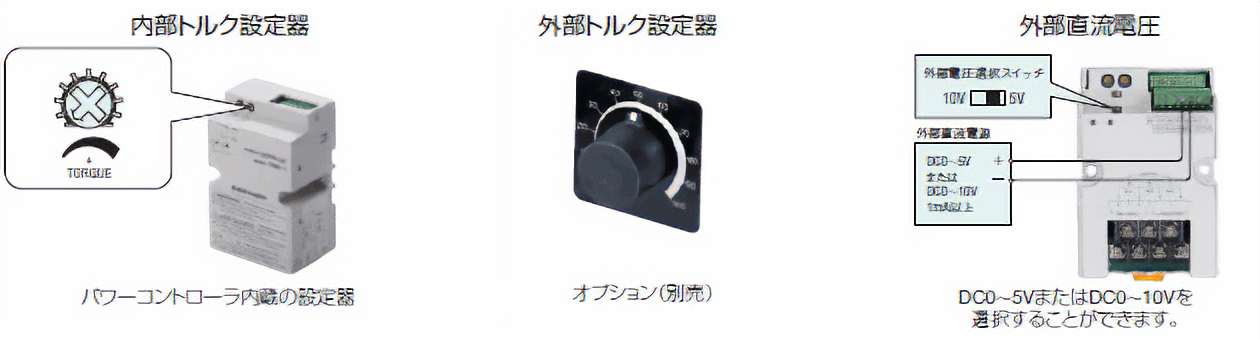

内部トルク設定器、外部トルク設定器、直流電圧制御の、3つの設定方法を選択できます。
