XYZΘ検査装置のコスト低減

課題

装置のコストを削減したい

従来の問題点

XYZΘなどの複数の軸で構成される装置について、モーターとドライバを1セットで用意が必要なため配線数が多い
モーター型番ごとにドライバの用意が必要なため在庫点数が増える

解決策

ネットワーク対応の多軸ドライバで配線と在庫を削減

CVDシリーズ　多軸タイプ　EtherCAT対応を採用することで、ドライバ1台で4軸対応できます。EtherCAT対応で省配線にし、またひとつのドライバで様々な組み合わせパターンに対応できるため、ドライバ在庫を削減できます。

ストレートタイプ

品名：CVD4A-KED

ライトアングルタイプ

品名：CVD4AR-KED

定価：各88,000円

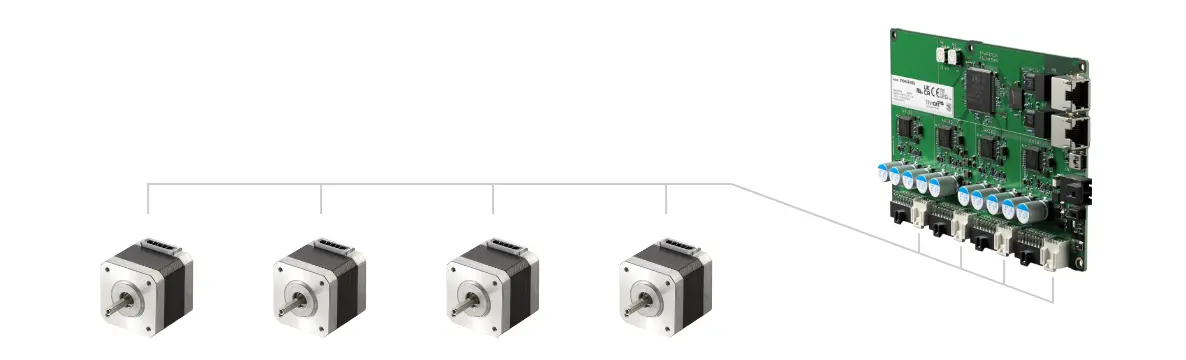

ひとつのドライバで制御できる4軸装置

ひとつのドライバから4軸の制御が行えます。モーター、ギヤードやアクチュエータをEtherCAT通信で電流値を設定して駆動でき、また2相と5相の双方をひとつのドライバで制御できます。

軸1　DRL II シリーズ

高精度位置決め。繰り返し位置決め精度 ±0.003㎜

軸2　PKPシリーズ

2相 / 5相のいずれでも対応可能

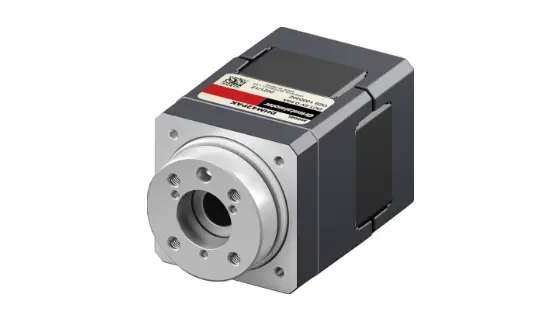

軸3　DHシリーズ

中空径を活かした省スペース

軸4　PKPシリーズ

2相 / 5相のいずれでも対応可能

豊富なモーターと電動アクチュエータのラインアップによる構築

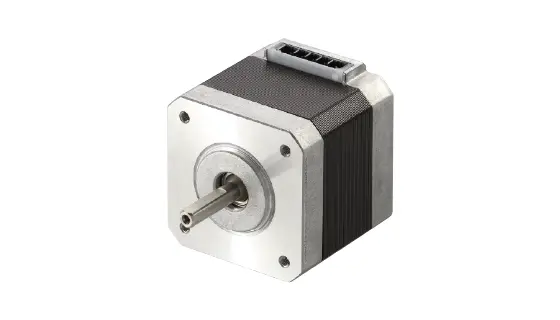

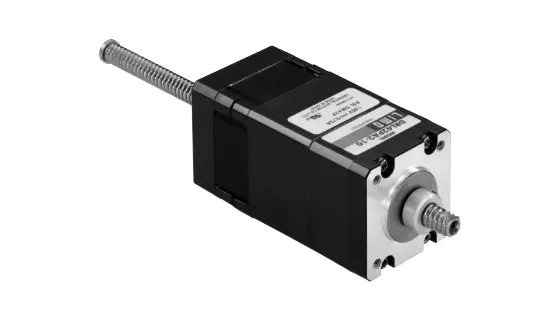

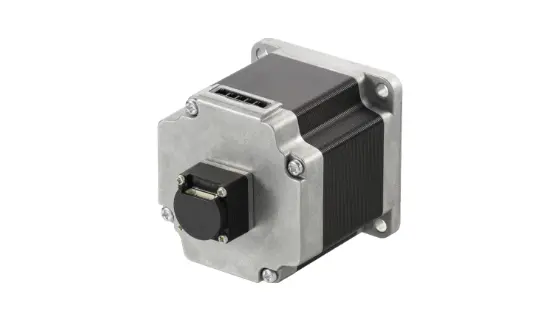

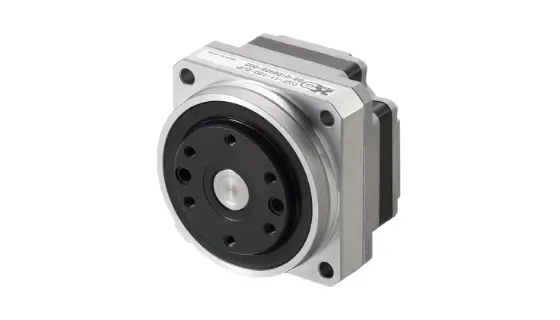

お客様のアプリケーションで必要となる様々なモーターとアクチェーターの組み合わせが可能です。高速・高トルクあるいはコストを抑える場合は標準タイプのステッピングモーター、モーターの状態監視をされたい場合はエンコーダ付き、高トルクおよび大きい慣性体にはギヤードタイプ、機構の簡略化や省スペースには電動アクチュエータを採用できます。

CVDシリーズ　多軸タイプで駆動可能な定格電流
2相：～2.8A
5相：～2.4A
