制御盤スペースを圧縮するステッピングモータードライバの省配線・省スペース化事例
| 業種 | 半導体、ディスプレイ、電子部品 |
|---|---|
| 工程・装置名 | 半導体製造装置（検査、エッチング、成膜、ボンディング等） |
| 課題 | 配線工数削減, 省スペース化, 部品点数/管理工数削減 |
課題：2相／5相ステッピングモーターの併用による制御盤スペースの圧迫と配線工数の増加
従来の問題点
- 半導体製造装置においてモーター軸数を増やしながら、次世代機種ではフットプリントを削減したい。
- 軸数を増やすため、ドライバ設置・配線スペースと配線工数がかさむ。
- 2相／5相のステッピングモーターを併用するため、モーターごとにドライバが変わり、部品の管理点数が増える。
- 制御方式をEtherCATで統一したい。
解決策：1台で2相と5相を両方制御できる多軸ドライバで装置フットプリントを削減
ひとつの装置内で2相／5相ステッピングモーターを併用する場合、従来であればモーターとドライバを1セットで用意する必要がありました。
CVDシリーズ 多軸タイプ EtherCAT対応は、ドライバ1台でモーター4軸に対応し、2相と5相のステッピングモーターをひとつのドライバで制御可能です。制御盤スペースの大幅な圧縮と省配線により、フットプリント削減に貢献します。
2相／5相ステッピングモーターをひとつのドライバで4軸制御

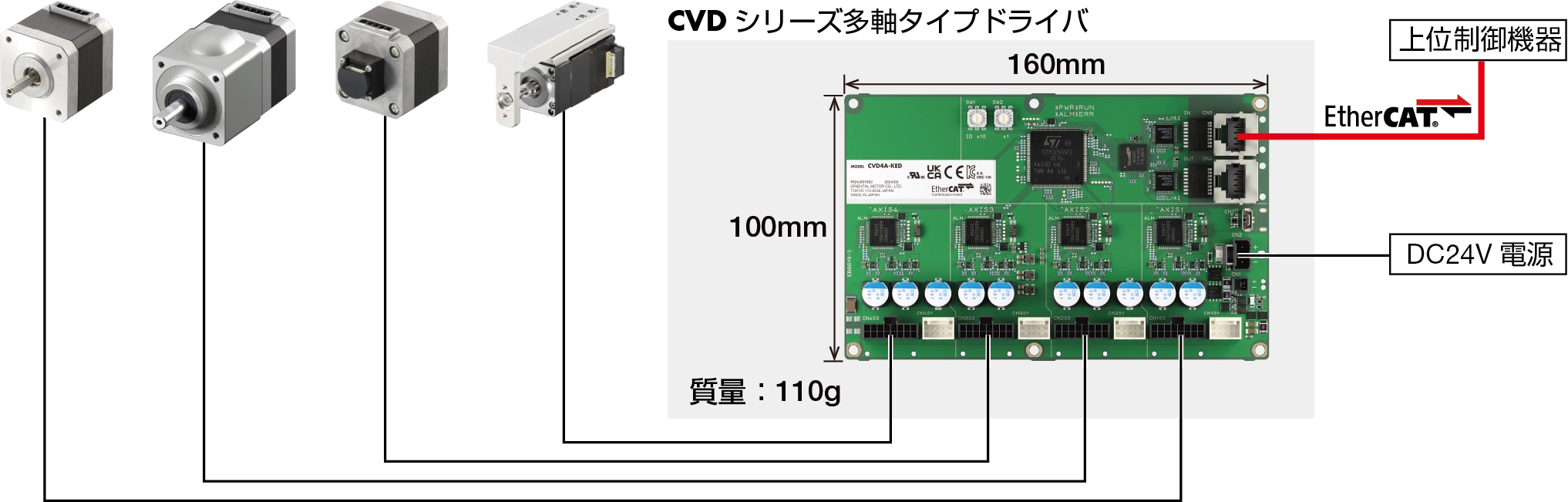

CVDシリーズ 多軸タイプ EtherCAT対応は、1台で2相ステッピングモーターと5相ステッピングモーターを一括制御できる4軸ドライバです。スペース効率が高いので、軸数を増やしても制御盤スペースを圧迫することがありません。

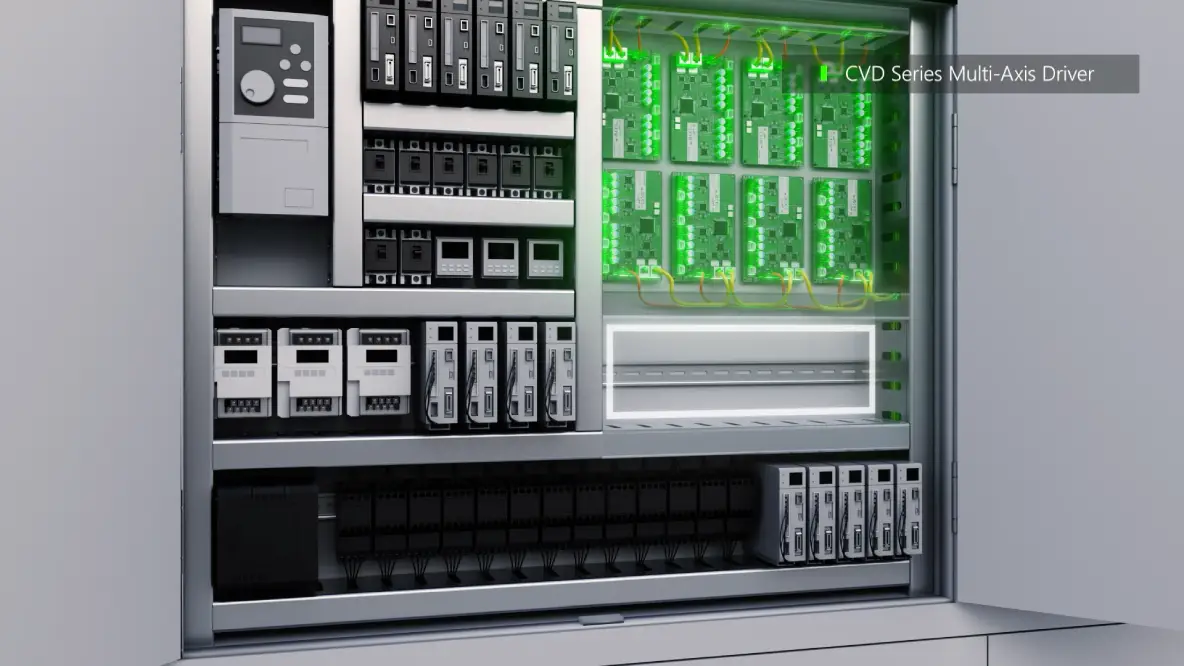

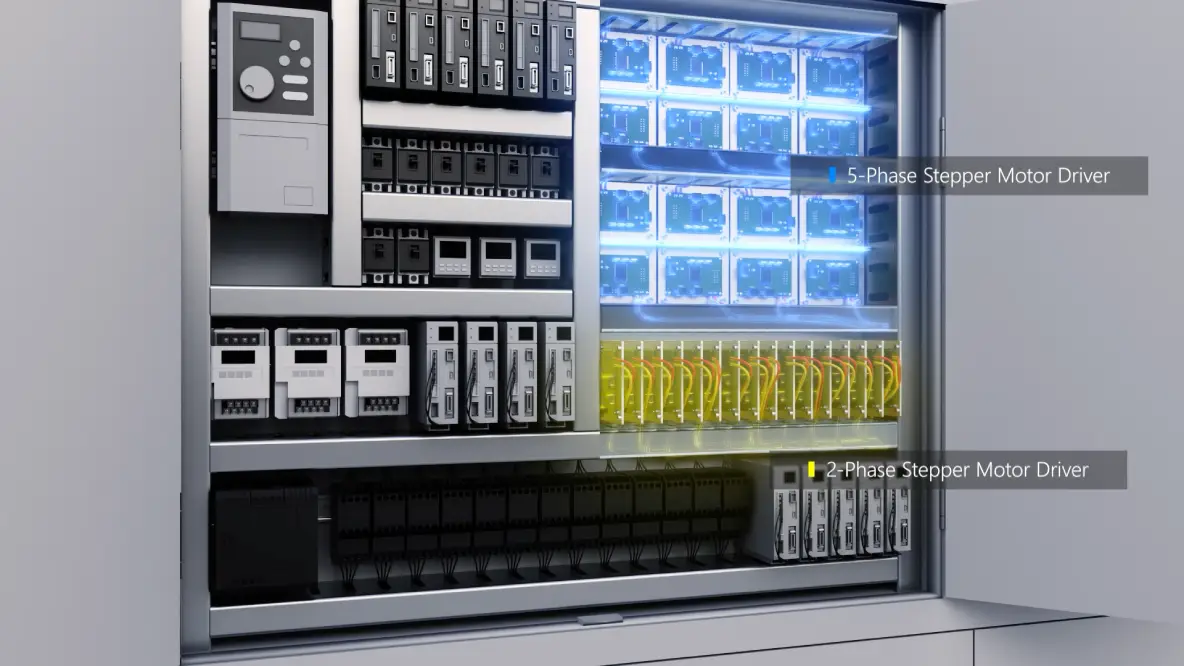

CVDシリーズ多軸タイプ EtherCAT対応による制御盤スペース削減イメージ
ドライバにエンコーダ情報を取り込み可能、システム構成コスト減
CVDシリーズ 多軸タイプ EtherCAT対応は、ドライバに上位機器を介さずエンコーダ情報を取り込む機能を搭載しています。エンコーダ付モーターを利用する場合、上位機器側で高速カウンターユニット等が不要となり、装置全体のコストダウンとシステム構成の簡略化に貢献します。
電磁ブレーキ自動制御機能で省配線化を実現
CVDシリーズ 多軸タイプ EtherCAT対応は、モーター電磁ブレーキの自動制御が可能です。ブレーキ制御回路が不要となり、プログラム作成時間を削減します。ドライバから電磁ブレーキに直接電源供給ができるので、省配線化を実現します。
センサ用電源をドライバから供給
CVDシリーズ 多軸タイプ EtherCAT対応は、ドライバからセンサ用24V電源を供給でき、上位システム側の電源は不要です。外付け配線をなくし、配線工数を減らすことができます。
提案製品：2相／5相ステッピングモーター用ドライバ CVDシリーズ 多軸タイプ EtherCAT対応
組み合わせ可能モーター
- 2相ステッピングモーター PKPシリーズ バイポーラ
- 5相ステッピングモーター PKP／PKシリーズ
組み合わせ可能電動アクチュエータ
- 中空ロータリーアクチュエータ DHシリーズ
- コンパクト電動シリンダ DRLIIシリーズ
● ステッピングモーターに簡単に組み付けられるすべりねじ・樹脂ナットの直動機構アタッチメントをご用意しています。併せてご利用ください。
製品に関するお問い合わせのほか、課題のご相談、資料やサンプル提供など、どんなことでもご相談ください。
装置開発に役立つ ステッピングモーター技術解説ハンドブック配布中
量産装置向けにモーターを扱う方へ。トルク特性、振動／発熱対策等の技術解説や、当社製品のラインアップ、特注情報、採用メリットなど専門的な情報を一冊にまとめました。装置の研究開発・設計に役立つ必携資料です。
- ダウンロードにはユーザー登録・ログインが必要です。冊子版についてはお問い合わせください。
