Q.無励磁作動型電磁ブレーキ付モーターで、モーターと電磁ブレーキの電力を、一つの接点でON/OFFしたいのですが問題はありますか？

オーバーランが大きくなります。

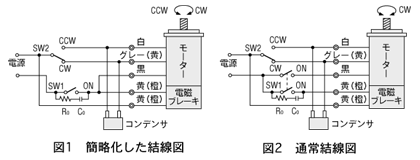

一つの接点でON/OFFする使い方（図1）は、制御回路が簡素化でき、リレーを少なくできる利点があります。
しかし、電源を切ってもモーターに残留する磁気エネルギーにより、電磁ブレーキに電流が約50msec流れ続け、動作するまでの時間が長くなり、オーバーラン量が増えます。

したがって、オーバーランを少なくしたい用途では、モーターと電磁ブレーキのON/OFFは別々のリレーで制御（図2）をするようにしてください。なお、三相200Vタイプは簡略化の結線でのご使用はできません。通常の結線でご使用ください。
