Q.BMUシリーズのアラーム出力を上位機器に接続しようと思っています。　どのように接続したらよいでしょうか？

上位の機器によって接続が変わります。
以下の接続を参照ください。

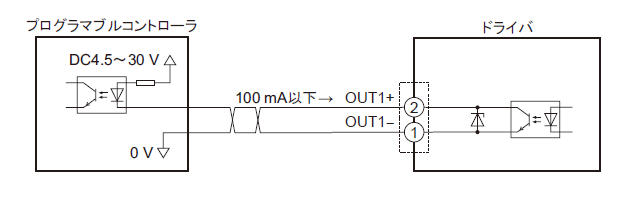

PLCの入力ユニット（シンクロジック）の場合

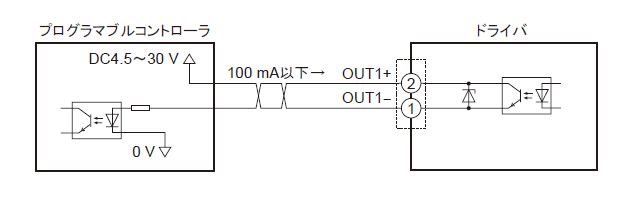

PLCの入力ユニット（ソースロジック）の場合

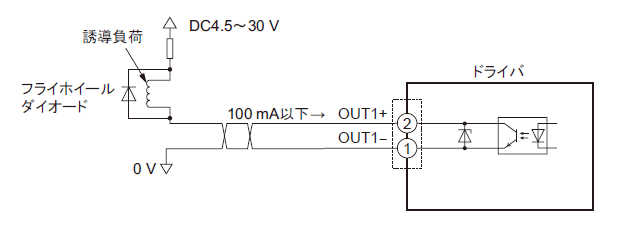

リレーの場合

アラームの検出用としてリレー（誘導負荷）を接続するときは、ダイオードを接続して、リレーに対するフライバック電圧の制御対策をおこなってください。
または、フライホイールダイオードを内蔵したリレーを使用してください。

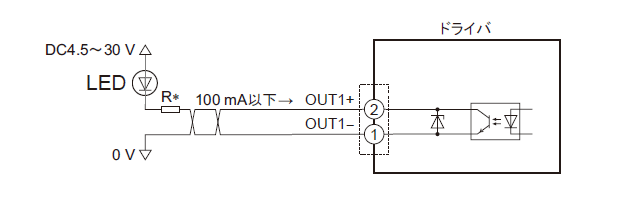

LEDの場合

抵抗値RについてはLEDの仕様にあわせてお選びください。

• ※ 出力信号に関して
  出力信号はフォトカプラ・オープンコレクタ出力です。出力回路のON電圧は最大1.5Vです。
  出力信号回路を使って各素子を駆動するときは、ON電圧を考慮してください。
  外部電源はDC4.5～30Vで、動作電流は100mA以下になるよう考慮してください。
