Q.ARシリーズのI/Oパラメータにある「位置決め完了出力オフセット」や「位置決め完了出力幅」とは何ですか？
モーターは、理論上の停止位置を中心点として停止します。しかし負荷や摩擦などの影響で中心点からずれて停止した場合、ずれ幅の方が「位置決め完了出力幅」の設定値よりも大きいと、END出力がONになりません。 そのような場合にEND出力の位置や範囲を設定できる機能です。
- 位置決め完了出力オフセット
- END信号を出力する位置をずらすことができます。
- 位置決め完了出力幅
- ENDの出力範囲を設定できます。

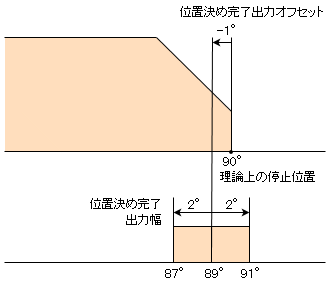

例）「位置決め完了出力オフセット」を「-1°」、「位置決め完了出力幅」を「2°」で設定した場合
90°の位置で停止するとき、END信号がONになるのは90°－1°=89°を中心として幅2°の範囲(87°～91°)です。
製品カテゴリ： ステッピングモーター 、電動アクチュエータ
機種・シリーズ： ARシリーズ、電動アクチュエータ ARシリーズ搭載
内容： 使用方法・設定方法、機能・特性・仕様・外形図
FAQ No.： 364
