Q.プラス接地とは何ですか？また、マイナス接地との違いと注意点を教えてください。

プラス接地とは、電源のプラス側をFG（フレームグラウンド）に接続する接地方法です。
日本ではマイナス接地が主流ですが、装置の種類によってはプラス接地が採用されることもあります。

接地方法で比較する断線時の信号状態について

• シンクロジック（NPN）でマイナス接地をする場合

シンクロジックのコントローラとドライバの、一般的な接続例です。

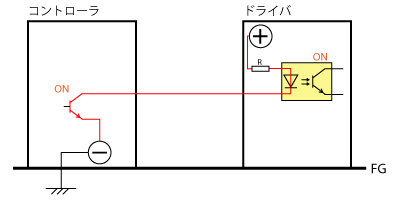

コントローラ側のトランジスタをONすると、ドライバ側のフォトカプラもONになり、装置が作動します。

ここで、コントローラとドライバをつなぐ信号線が断線した場合を考えます。

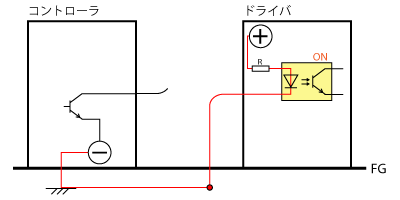

もし、断線した信号線が筺体（FG）と接すると、FGを通じた回路が形成されます。
この回路はトランジスタを介さないため、フォトカプラをOFFすることができなくなり、装置の誤作動に繋がります。

では次に、プラス接地の場合を考えます。

• シンクロジック（NPN）でプラス接地をする場合

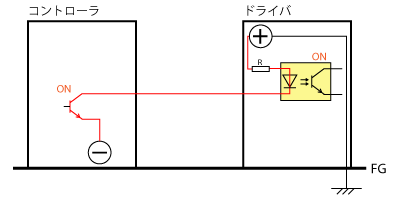

正常時は、マイナス接地の場合と同じ仕組みでフォトカプラがONします。
ここで、先ほどと同じように、信号線が断線した場合を考えます。

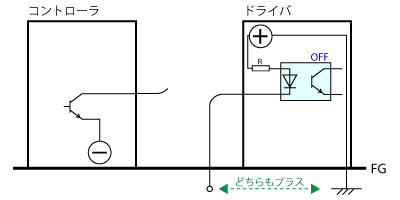

上図のように、プラス接地の場合は、断線した信号線が筺体（FG）に接しても電流は流れません。
これにより、フォトカプラがONすることはなく、装置の誤作動を防ぐことができます。

• ソースロジック（PNP）の場合

シンクロジックだけでなく、ソースロジックの場合についても検討します。

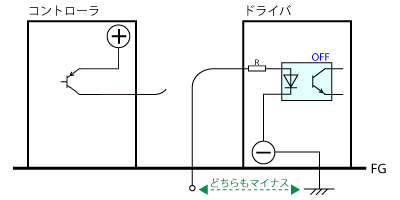

マイナス接地の場合は、断線した信号線が筺体（FG）に接しても電流は流れません。

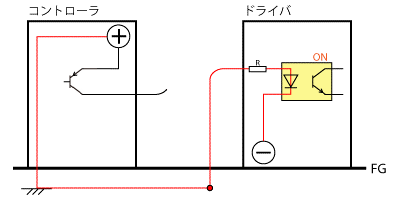

プラス接地の場合は、シンクロジックのマイナス接地時と同じく、フォトカプラの誤作動の恐れがあります。

プラス接地の注意点
プラス接地をおこなう場合、装置に含まれる機器（周辺機器含め）は、すべてプラス接地で統一してください。
プラス接地とマイナス接地の併用は非常に危険です。

• プラス接地とマイナス接地の併用する危険性

PCはほとんどの場合、内部の0VとFGが接続されています。（マイナス接地）

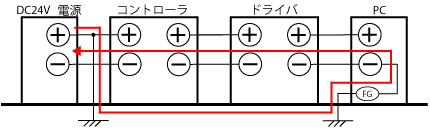

以下の図は、プラス接地の機器（コントローラ、ドライバ）とPCを接続した場合の結線例です。

図の通りPCのFGとFGが接続されているため、それぞれの電源がFGを介して繋がり、ショートします。
これにより、コントローラ、ドライバ、PCが破損する恐れがあります。

したがって、プラス接地をおこなう場合は、装置に含まれるすべての機器がプラス接地に対応しているか、必ずご確認ください。
