Q.RKIIシリーズのエンコーダ付を使用した場合、ドライバとPLCのエンコーダ分解能は、どのように設定したらよいですか？

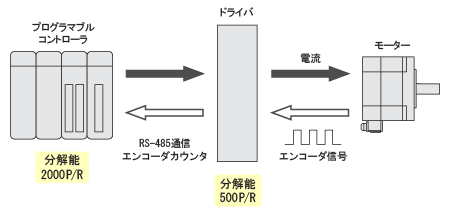

ドライバ側のエンコーダ分解能の設定は、エンコーダ分解能と同じ500P/Rで設定してください。
上位PLCのエンコーダ分解能は、2000P/Rに設定してください。（エンコーダ分解能の4倍）
エンコーダからは、モーターが0.72°回転する間に、90°位相差の信号を4回出力します。
そのため、エンコーダカウンタ値は、指令位置（step）の約4逓倍になります。
なお、エンコーダカウンタ値やフィードバック位置は、実際のモーター位置に対してずれる場合があります。
停止位置の確認用としてお使いください。
製品カテゴリ： ステッピングモーター 、 電動アクチュエータ
機種・シリーズ： RKIIシリーズ 、電動アクチュエータ RKIIシリーズ搭載
内容： 使用方法・設定方法
FAQ No.： 419
