Q.AZシリーズ 多軸ドライバと株式会社キーエンス製PLCを使用しています。 リモート入力を使うにはどうしたらよいですか?
品名
オリエンタルモーター株式会社製ドライバ(MECHATROLINK-Ⅲ) : AZD2A-KM3、AZD2B-KM3、AZD3A-KM3、AZD4A-KM3
株式会社キーエンス製PLC(位置決め・モーションユニット) : KV-XH04ML、KV-XH16ML
FREEを例にリモート入力での制御方法について説明します。以下の手順でおこなってください。
(株式会社キーエンス製 KV STUDIOの登録モニタを使用し、位置決め・モーションユニットはKV-XH04ML、先頭リレー番号はR34000、軸番号1の場合を例に説明します。)
- ①
-

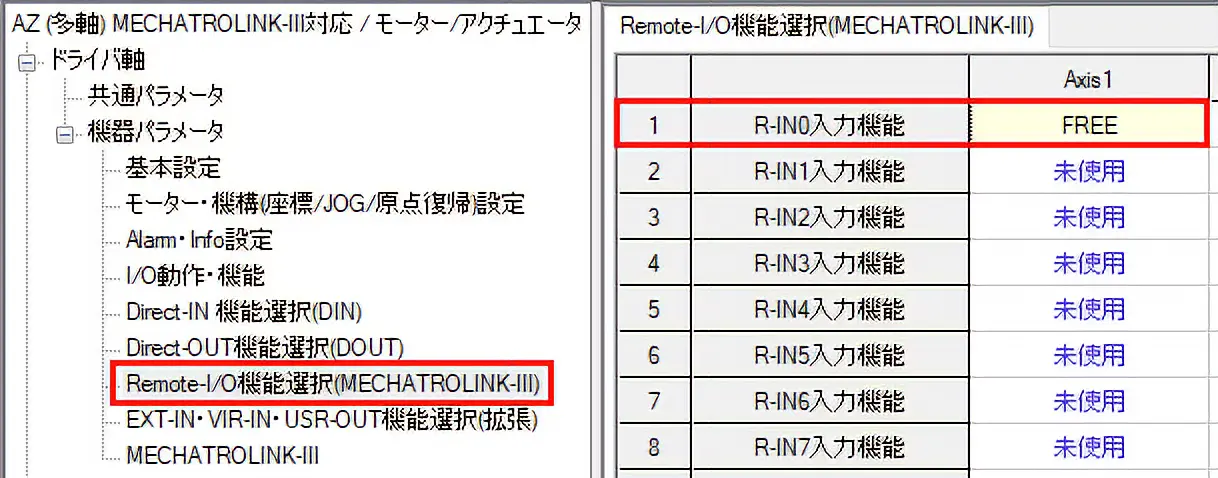

当社サポートソフト MEXE02を使用してリモートI/OにFREEを割り当てる。(今回はNET-IN0に割り当て)
- ②
-

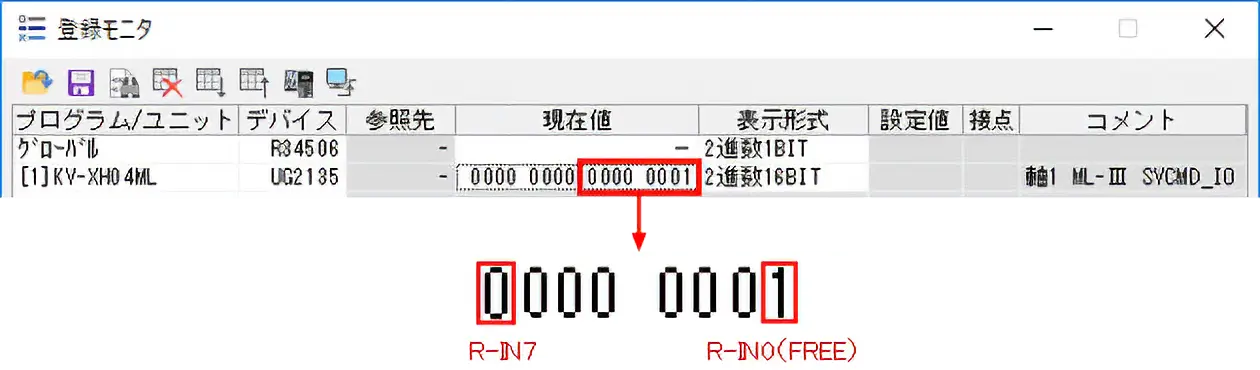

バッファメモリアドレス「MECHATROLINK-Ⅲ SVCMD_IO」[#2135+100×(軸番号-1)]のR-IN0(FREE)にあたるビットを1(ON)にする。
- ③
-

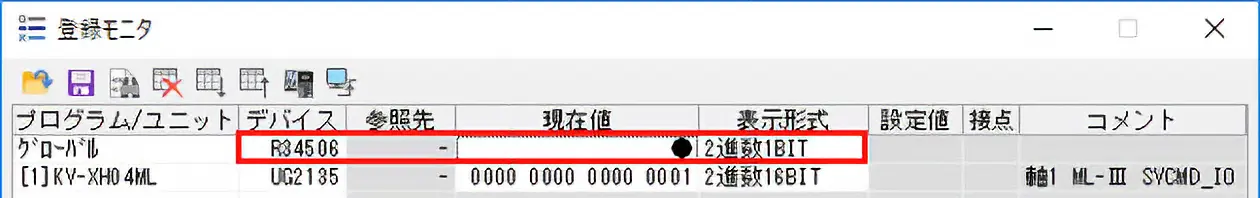

対象となる軸のゲイン切替リレー(先頭リレー番号+400×(軸番号-1)+506)をONにする。
製品カテゴリ: αSTEP 、ネットワーク対応製品・コントローラ
機種・シリーズ: AZシリーズ 多軸ドライバ 、電動アクチュエータ AZシリーズ搭載 多軸ドライバ
内容: 使用方法・設定方法
FAQ No.: 499
