Q.NETC01-CCとRS-485通信対応製品を使用しています。C-DATが点灯（通信が確立）しません。何が原因でしょうか？

通信ができない原因は以下の2つのことが考えられます。

1. 通信ケーブルの未接続、接触不良、断線、誤配線

2. NETC01-CCの「接続（号機番号）」パラメータが「有効」になっていない（初期値は「無効」）

   「接続（号機番号）」パラメータの設定方法は3つあります。
   ここでは、0号機の接続を有効にする場合の手順をそれぞれご案内します。

   CC-Link上からネットワークコンバータのパラメータを変更する場合

   ①

   システムパラメータ「接続（号機番号0）（1D80h）」をリモートレジスタにセットします。

   アドレスNo.	内容	入力値
   RWwnC	命令コード	1D80h
   RWwnD	号機番号※	80h
   RWwnE	データ（下位）	1
   RWwnF	データ（上位）	0

   命令コード	パラメータ名	設定範囲
   1D80h	接続（号機番号0）	0：無効 1：有効

   • ※ コマンドの対象がNETC01-CCのときは、号機番号を128（80h）にします。

   ②

   D-REQ（コマンド実行要求）をONにして、データをドライバに書き込みます。
   正常に書き込まれていることを確認したら、D-REQをOFFにします。

   ③

   メンテナンスコマンド「NVメモリ一括書き込み（3E85h）」をリモートレジスタにセットします。
   （NVメモリの書き込み可能回数は、約10万回です。）

   アドレスNo.	内容	入力値
   RWwnC	命令コード	3E85h
   RWwnD	号機番号※	80h
   RWwnE	データ（下位）	1
   RWwnF	データ（上位）	0

   命令コード	パラメータ名	設定範囲
   3E85h	NVメモリ 一括書き込み	1：実行する

   • ※ コマンドの対象がNETC01-CCのときは、号機番号を128（80h）にします。

   ④

   D-REQ（コマンド実行要求）をにONします。
   正常に書き込まれていることを確認したら、D-REQをOFFにします。

   ⑤

   NETC01-CCの電源を再投入します。

   パラメータの詳細やコマンドの実行方法は NETC01-CC ユーザーズマニュアル をご確認ください。
   リモートレジスタおよびリモートI/Oの確認には、技術サポートツール「NETC01-CC用アドレス算出」が便利です。

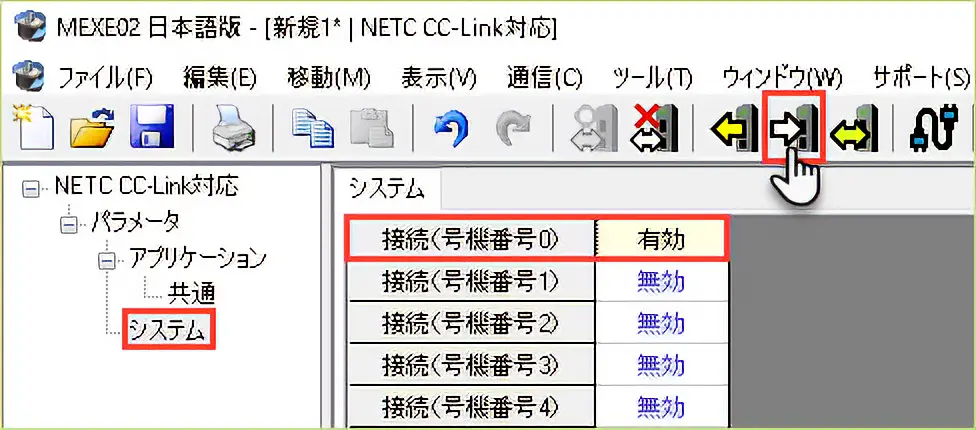

   サポートソフトMEXE02を使って変更する場合

   ①

   NETC01-CCに接続したドライバの号機番号を「有効」にします。

   ②

   データの書き込み（PC → 製品）を実行してください。

   ③

   NETC01-CCの電源を再投入します。



   データ設定器OPX-2Aを使って変更する場合

   ①

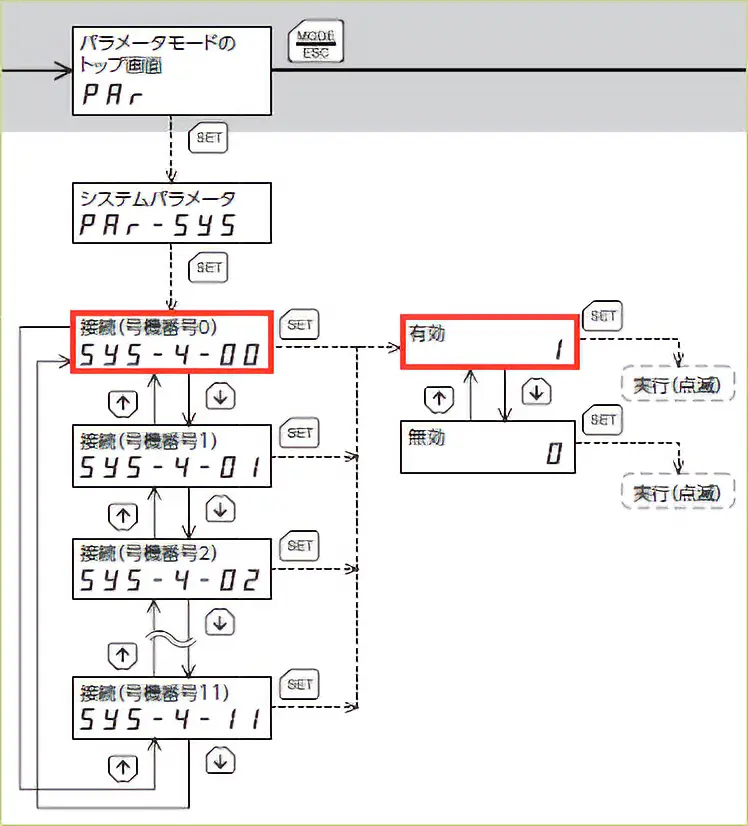

   下記、画面遷移図にそって「SYS-4-00」を「1（有効）」に設定し、【SET（実行）】を押してください。

   ②

   NETC01-CCの電源を再投入します。
