ACモーターが回転しないとき、何を確認すればいいの？

学くん、お客様からお電話かしら。

ええ、単相インダクションモーターをご購入いただいたお客様からモーターが動かないって言われているんです。
負荷を取り付けていない状態で、接続図通りに配線したそうなんです。買ったばかりで故障ではないと思うのですが、他に何を確認すれば良いですか？

学くんにしてはお客様の状況をよく聞けたわね。
そういうときはテスターを使って次の3点を調べると原因が特定できるわ。

① 印加電圧とコンデンサ端子間電圧
② 延長ケーブルの導通
③ モーター巻線抵抗

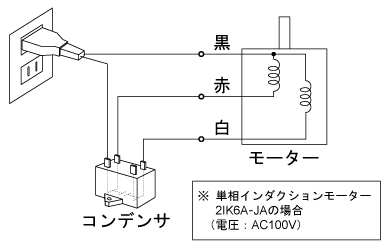

単相インダクションモーターの接続図は下図のようになりますよね。テスターでどこを確認すれば良いですか。

まずは①印加電圧とコンデンサ端子間電圧から調べましょうか。

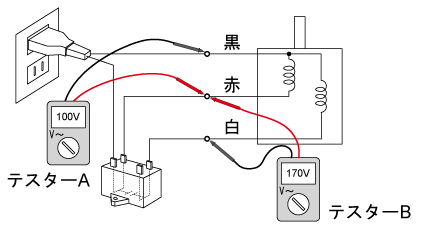

下図のテスターAで、モーターに電圧が印加されているかどうか確認できるわ。テスターは、『交流電圧を測定するモード：V～』を選択して測定するのよ。正しく接続されていればテスターAは電源電圧のAC100Vになるわ。

なるほど。次はテスターBのコンデンサ端子間電圧ですね。

その前に、コンデンサの役割は覚えているかしら？

え～と、教えてもらった気がするんですが…

あら、ちゃんと教えたじゃない。コンデンサの役割は

(1) 回転方向を定める
(2) モーターの起動トルクを得る、回転中のトルクを上げる

この2つよ。

すみません…きちんと復習しておきます。

しっかり覚えておいてね。コンデンサの端子間電圧を測ることで、コンデンサが接続されているか確認できるわ。正しく接続されていれば、テスターBは負荷を取り付けていない場合、電源電圧の約1.7倍になるわ。

よく分かりました。

他にコンデンサが接続されているかどうかの確認方法として、モーターの軸を手で回してみるの。コンデンサがつながっていないと力を加えた方向に回りだすわ。

これはテスターがなくても確認できますね。覚えておきます！

次に②延長ケーブルの導通を調べましょう。
これは、モーターと電源を接続している線が断線していないかを調べるのよ。この確認は電源を切った状態で行ってね。

コンセントからプラグを抜いてもらえば良いんですね。

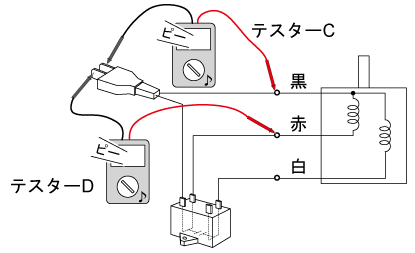

そうよ。それからテスターは『導通を測るモード：♪』を選択して下図のように測るのよ。

分かりました。

コンデンサ間電圧の測定方法については動画があるから、初めて測定する人にご案内してね。動画では実際にテスターでコンデンサ間電圧を測定しながら、手順を説明しているわ。

コンデンサ間電圧測定とコンデンサの有無による動きの違いを、動画でご覧いただけます。

最後に③モーター巻線抵抗を確認するわね。
巻線抵抗を測定すると、モーター内部の巻線が正常かどうか判断できるのよ。

これはモーターが壊れていないか調べるんですね。

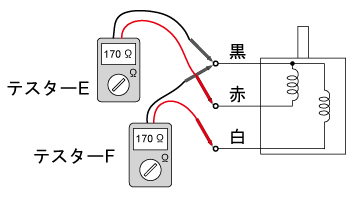

巻線抵抗を測るときは、コンデンサやケーブルを外してモーターだけの状態にしてね。テスターは『抵抗値を測定するモード：Ω』を選択して、下図のように測定するのよ。

ありがとうございます。では、早速お客様に確認してきます！

ちょっと待って学くん。WEBサイトにトラブルシューティングがあるんだけど知ってるかしら？

えー・・・知らないです。すみません。

今回のように回らない時だけでなく、回転方向や熱・音に異常がみられた場合の確認方法も載っているのよ。

そうなんですね！お客様に回答する際、照代さんに教えていただいた内容とあわせてトラブルシューティングもご案内します！
