角度-トルク特性

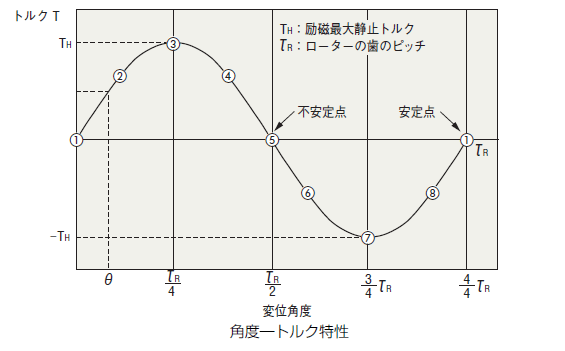

モーターを定格電流で励磁し、モーターシャフトに外部よりトルクを加えローターに角度変化を与えたときの角度とトルクの関係を角度―トルク特性といい、下図のような特性になります。

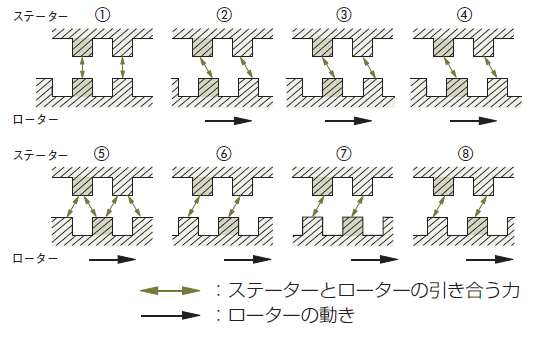

上の特性図の各ポイントでのステーターとローターの小歯の位置関係を下図に示します。
安定点①で釣り合って停止しているとき、モーターシャフトに外力を加えると、安定点①に引き戻そうと左方向にトルクT（+）を発生し、外力と釣り合った角度で停止します。
②さらに外力をかけていくと発生トルクが最大になる角度があります。そのときの発生トルクが励磁最大静止トルクTHです。
③それを超える外力をかけると、不安定点⑤を通り、外力と同方向にトルクT（−）を発生し、次の安定点①まで移動し停止します。
- 安定点:
- ステーターとローターの小歯が完全に相対した位置で停止している場所のことです。非常に安定しており、外力を0 にすると必ずこの場所で停止します。
- 不安定点:
- ステーターとローターの小歯が1/2ピッチずれた場所のことです。非常に不安定な状態で、外力が少しでも加わると右か左の安定点に移動してしまいます。
