電動スライダ・シリンダ　電動スライダのテーブルたわみ・剛性

電動スライダのテーブルに負荷モーメントが作用した時、テーブルはリニアガイドによって支えられています。負荷モーメントの作用によってガイドブロック内のボールがたわみ、その結果、ワークの変位が見られます。
電動スライダに負荷モーメントを作用させた時の変位量実力値を記載します。

＜測定条件＞

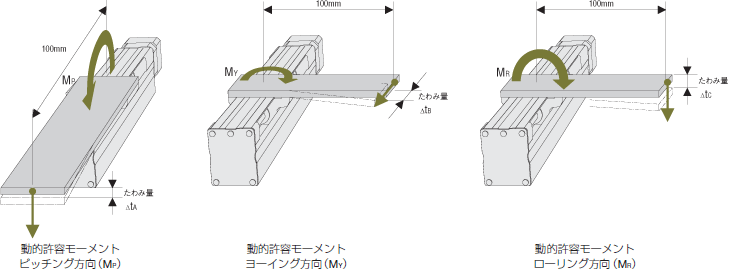

電動スライダテーブルに100mmの張り出し板を固定し、各方向で動的許容モーメント（MP、MY、MR）に相当する負荷モーメントを作用させました。そのときの先端のたわみ量（ΔtA、ΔtB、ΔtC）を測定しました。

測定条件

動的許容モーメント（MP、MY、MR）に対するテーブルたわみ量（ΔtA、ΔtB、ΔtC）

シリーズ 型番 ピッチング方向 ヨーイング方向 ローリング方向
MP [N･m] ΔtA [mm] MY [N･m] ΔtB [mm] MR [N･m] ΔtC [mm]
EASシリーズ EAS2 2.40 0.15 1.50 0.13 4.60 0.36
EAS4 16.3 0.11 4.8 0.03 15 0.38
EAS6 31.8 0.11 10.3 0.03 40.6 0.41
EZSシリーズ EZS3 4.2 0.11 4.2 0.14 10.5 0.14
EZS4 8 0.09 8 0.12 27.8 0.17
EZS6 45.7 0.10 37.5 0.19 55.6 0.04
  • ※ 100mmの張り出し板のたわみは無視しています。
  • ※ XテーブルとYテーブルでたわみの特性は変わりません。
