サポートソフト MEXE02 機能

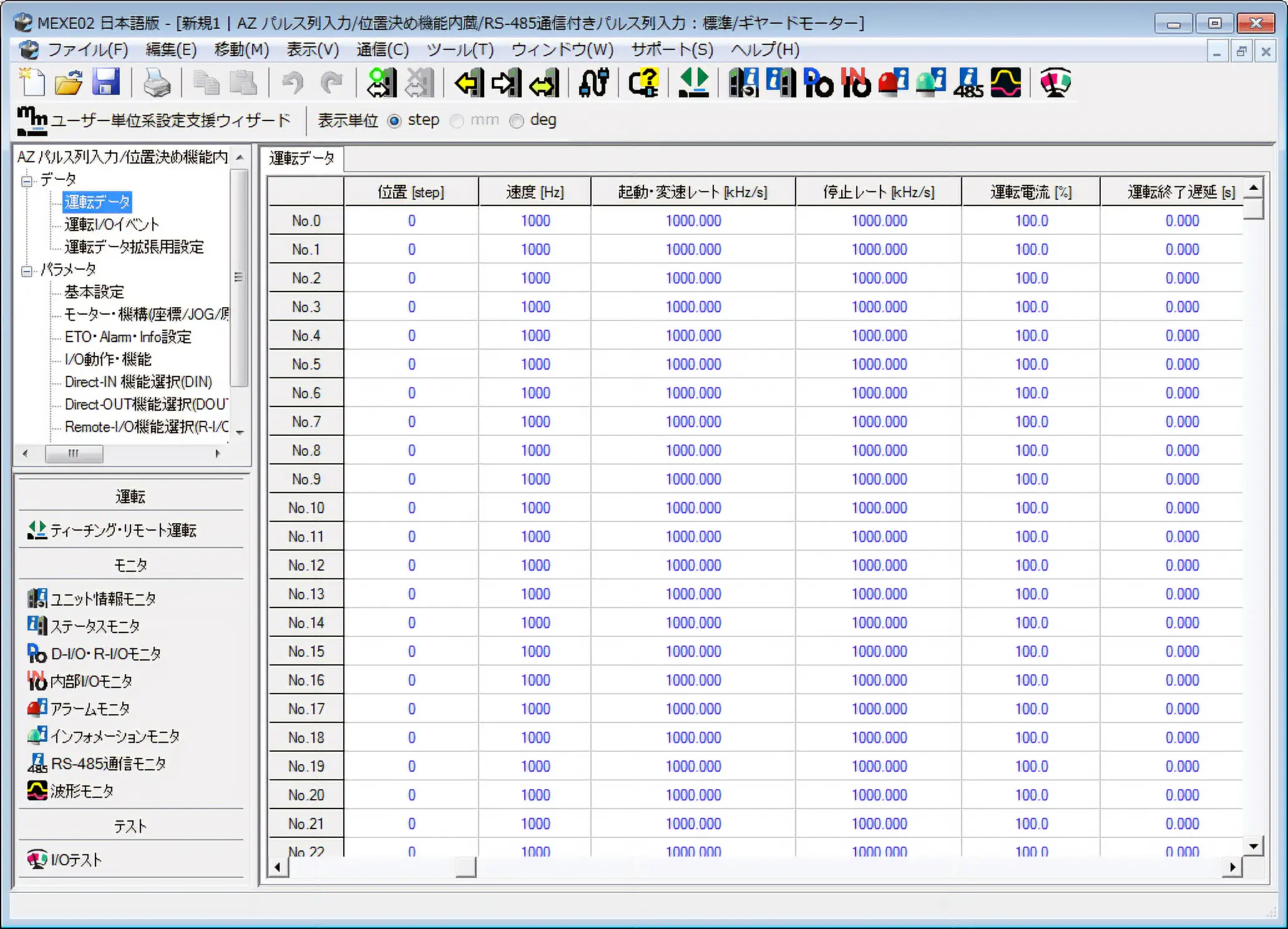

運転データの設定を、コンピュータ上で簡単におこなえます。

また設定したデータは保存することができます。
これにより、新しいドライバに交換した後なども、あらかじめ保存しておいたデータを転送するだけで、元のドライバと同じ設定にできます。

• サンプル動画1 - 運転データの設定
• サンプル動画2 - パラメータの設定

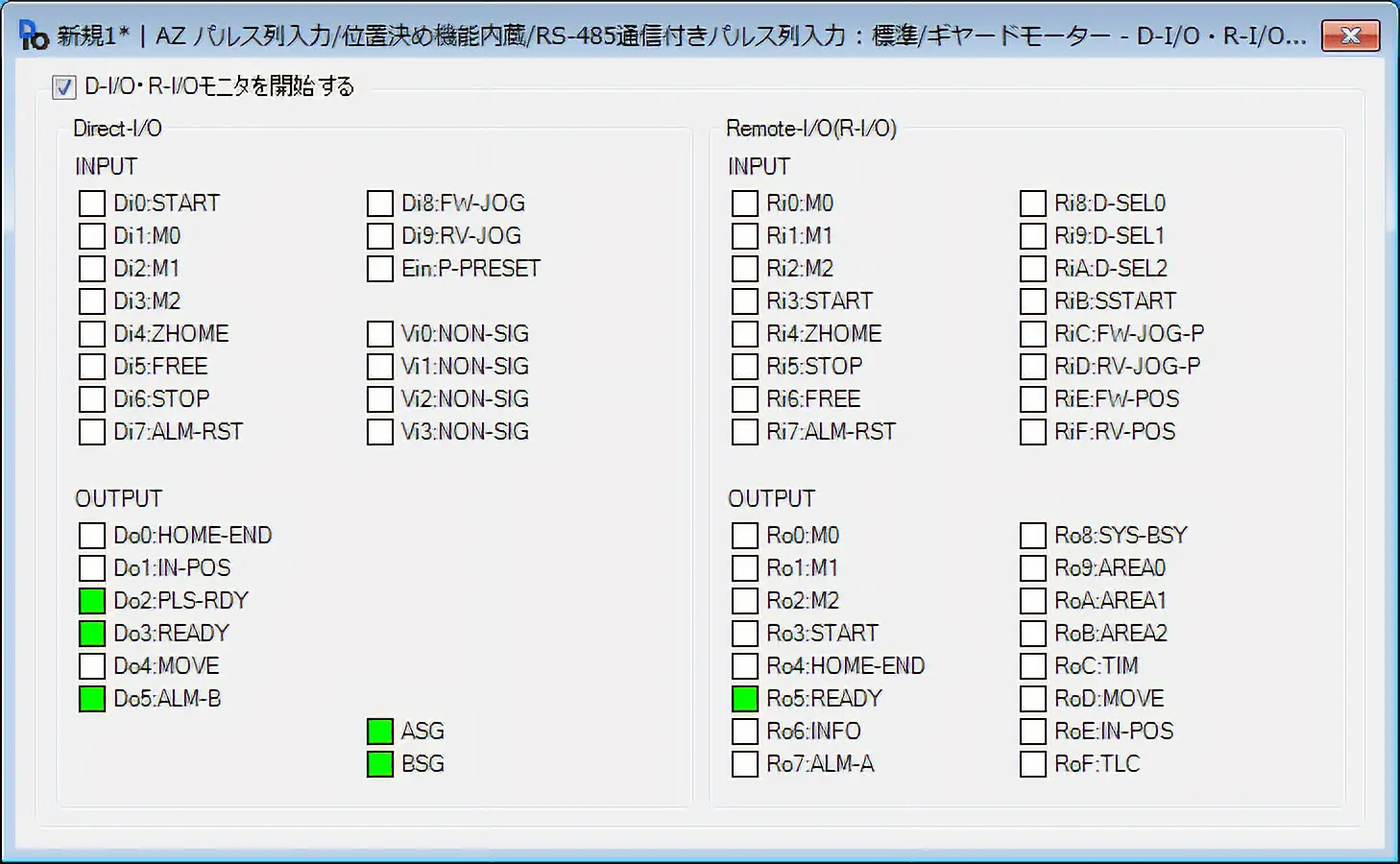

ドライバに配線されているI/Oの状態を、コンピュータ上で確認できます。配線後のI/Oチェックや、動作時のI/Oチェックにご使用ください。

• サンプル動画

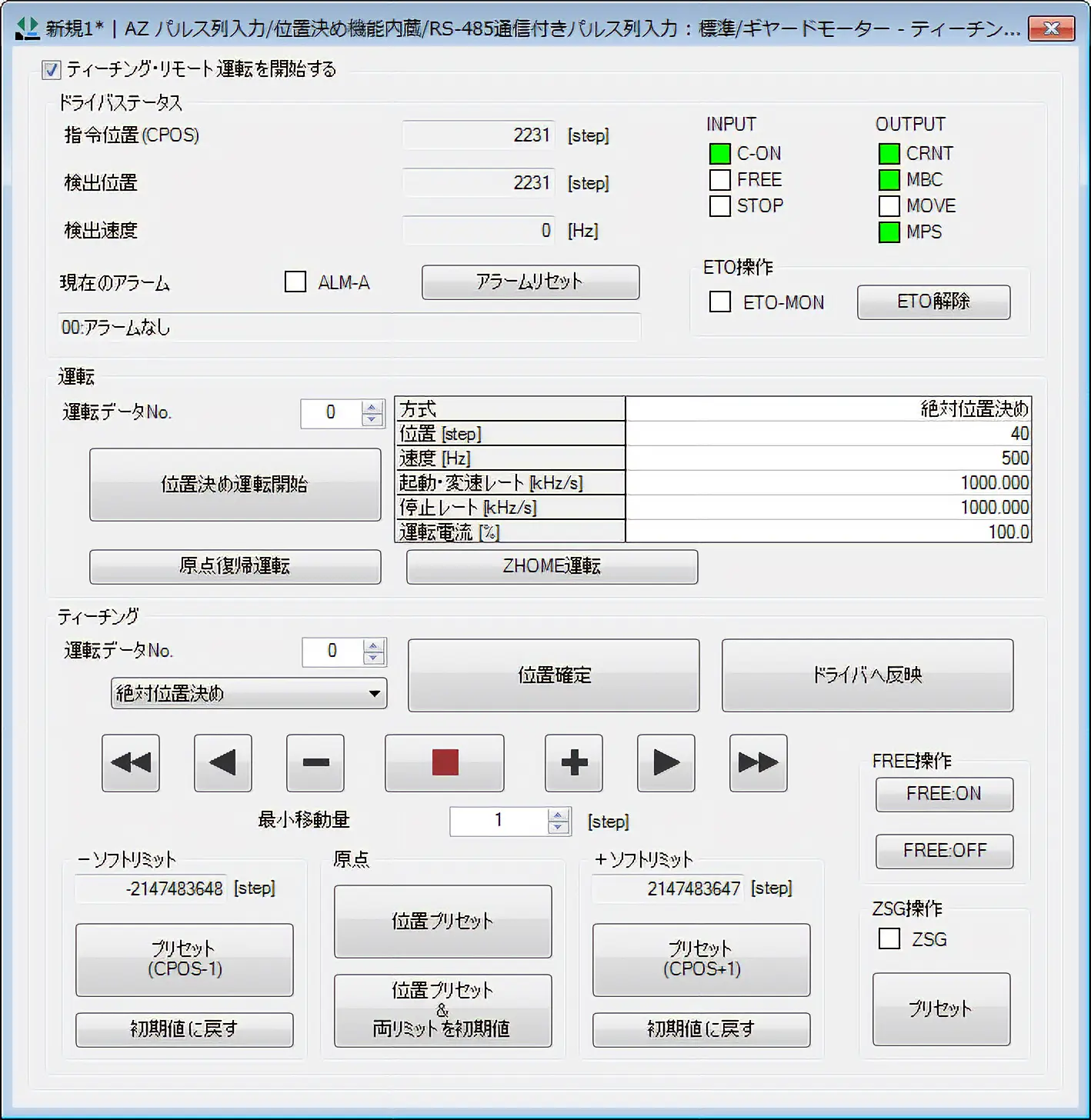

サポートソフト上から、モーターを駆動させることが可能です。

上位システムと接続する前に、JOG運転や原点復帰など試運転や、ティーチングを、コンピュータ上でおこなえます。
装置の立ち上げ時間の短縮に貢献できます。

• サンプル動画

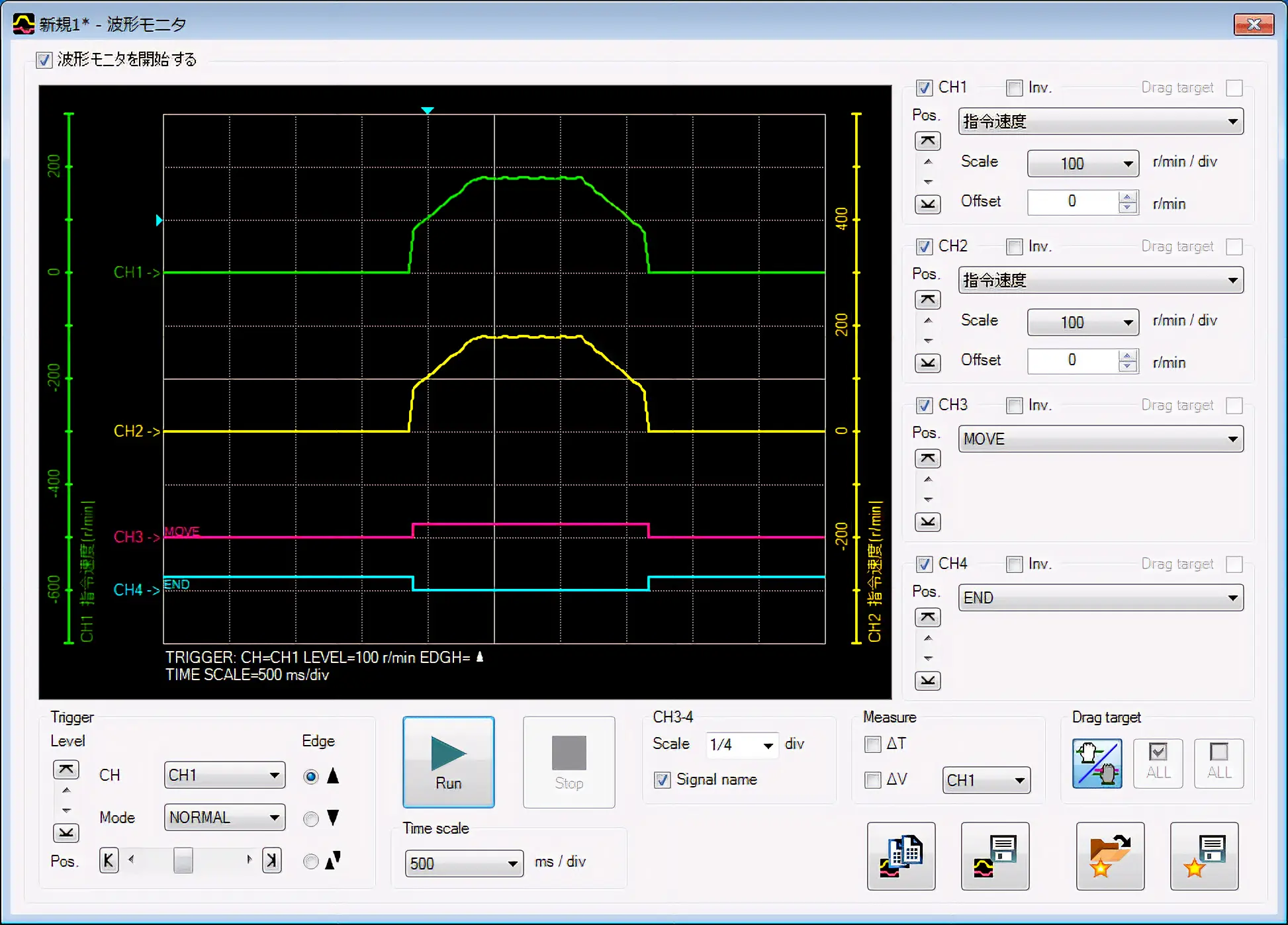

オシロスコープのようにモーターの運転状態（指令速度、モーター負荷率など）を確認できます。

また、波形の測定結果を、画像やCSV形式で保存することができます。

モニタできる項目の種類は、シリーズごとに異なります。

• サンプル動画

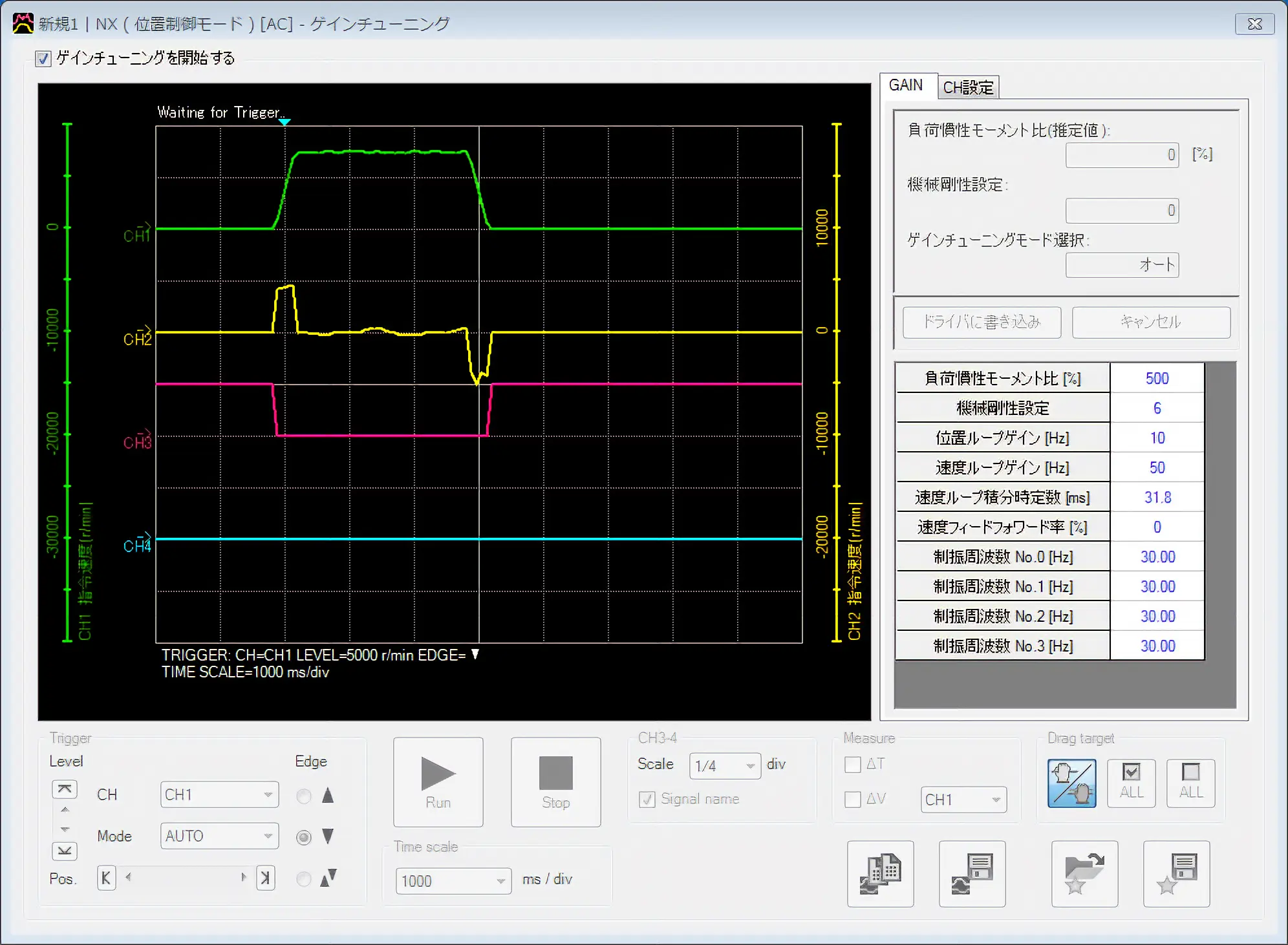

サーボモーター NXシリーズのゲインチューニングでは、モーターの速度やI/O信号の状態を波形で確認しながら、パラメータを調整できます。

＜対応製品＞

• NXシリーズ

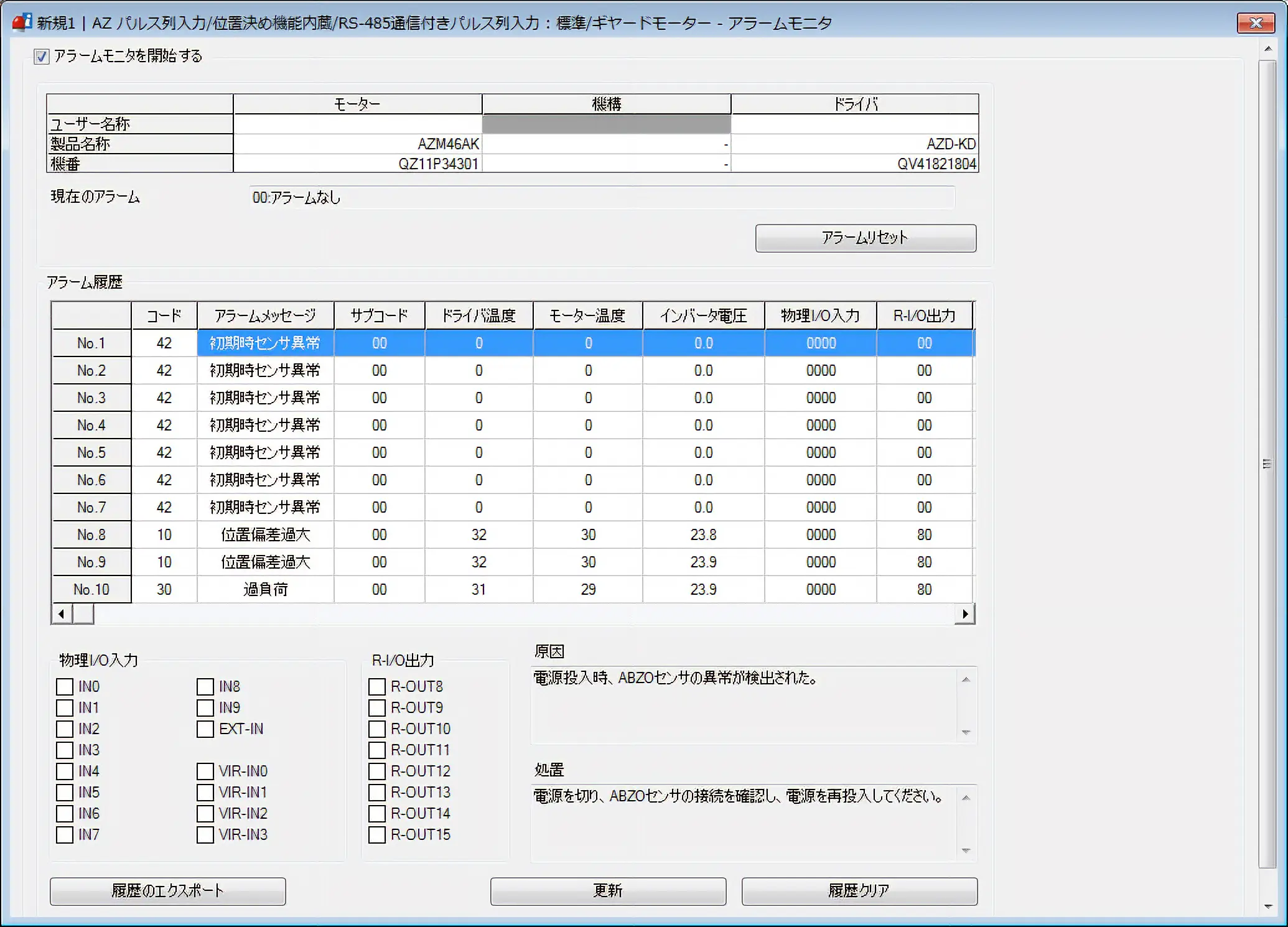

異常が発生したときに、発生しているアラームの内容を確認できます。

アラームの詳細だけでなく、対処方法も表示されるため、スムーズに異常対応ができます。

• サンプル動画

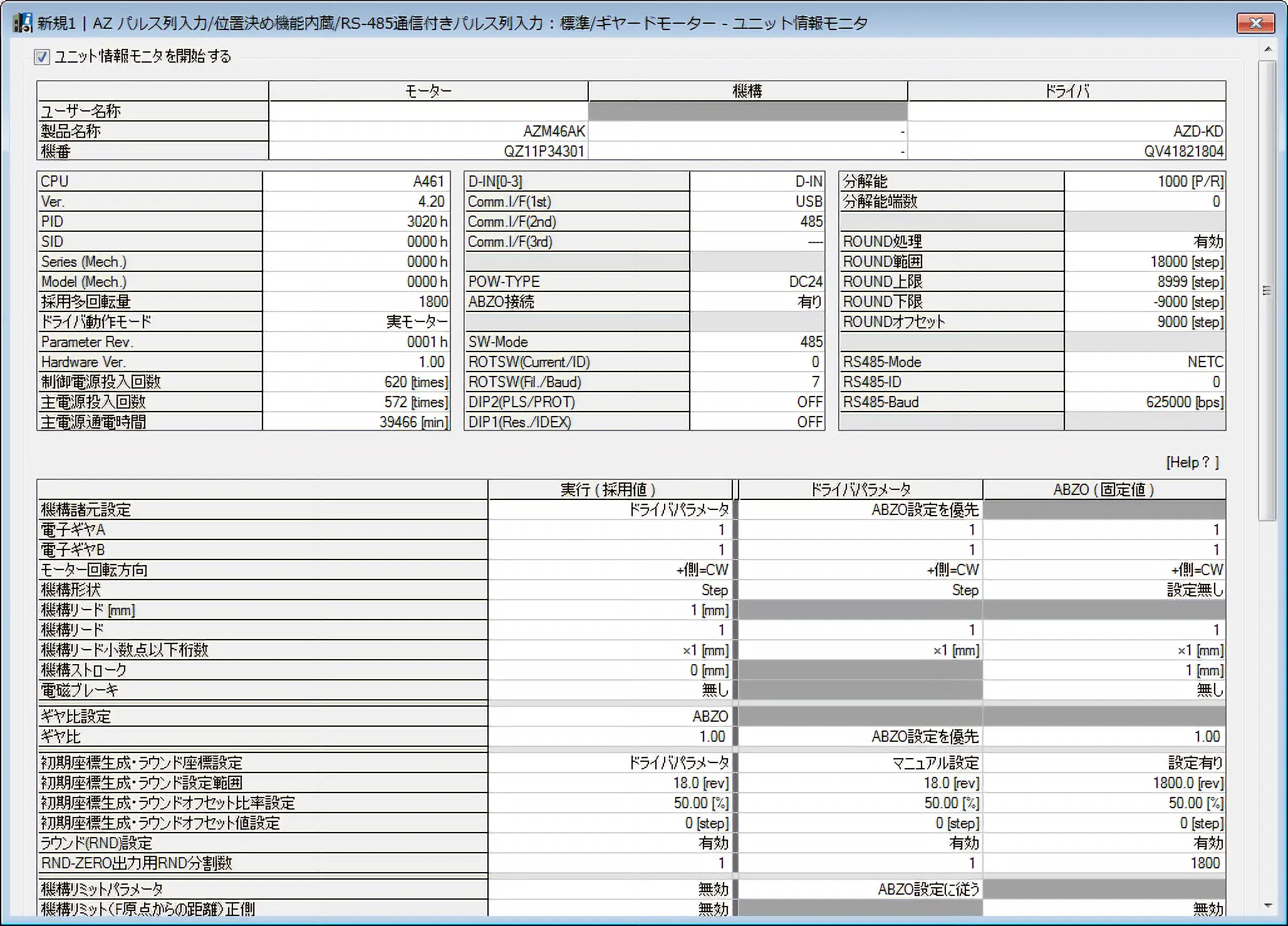

製品名、機番、スイッチの設定状況などの製品情報を確認できます。
また、パラメータの設定値も確認できます。

＜対応製品＞

• BLE2シリーズ
• AZシリーズ（当該製品搭載アクチュエータを含む）
• AZシリーズ 多軸ドライバ
• ネットワークコンバータ CC-Link Ver.2対応^※

• ※ サポートソフト上での機能名は「本体情報モニタ」です。

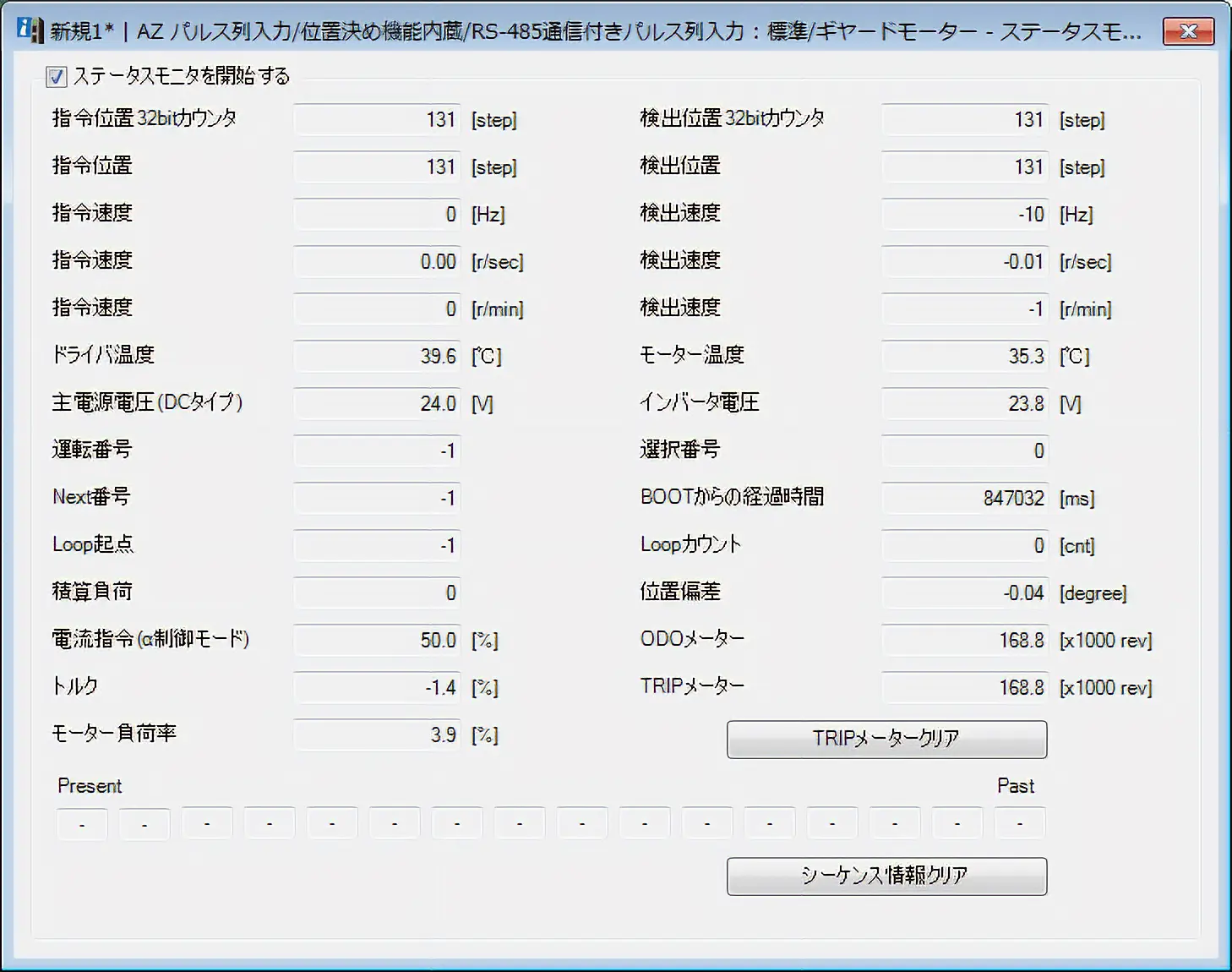

検出位置や速度の情報を確認できます。

また、AZシリーズでは、モーター、ドライバの温度や負荷率、使用開始時からの総走行距離などもモニタできます。
