特徴 | インダクションモーター KⅡシリーズ（新スタンダード）

高効率モーター

入力電圧ごとに磁気バランスを見直し、最適な特性になるように専用設計をおこないリニューアルしました。
電圧ごとに専用設計することで、モーターの発熱や振動を抑え、高効率を実現しました。

• 三相200/220/230V入力タイプを除く。

省エネルギー

最大28W削減
［出力 90W、単相200V  60Hzの場合］

薄型端子箱を搭載

• 配線しやすい端子箱を搭載

  端子台に配線する際の作業のしやすさを考えた薄型端子箱です。端子箱と端子カバーを取り付けるねじは、脱落防止ねじを採用しています。





• 引き出し口は、4方向に

  ケーブルの引き出し口を90°ずつ、4方向に変えることができます。



保護等級IP66に対応

• 保護等級IP66

  モーター部、ギヤヘッド部、端子箱部のシール構造を強化しました。端子箱付タイプ^※は、保護等級IP66に対応しています。

  • ※ 丸シャフトタイプの取付面は除く



  • ※ 防塵・防水性を表すIP表示は、IEC60529およびIEC60034-5で規定されています。



  • ※ 材質と表面処理については各製品詳細ページの「一般仕様」をご覧ください。

• ステンレスシャフトの製品について

  ステンレスシャフトの製品は出力軸に、特に防錆・耐食性に優れたSUS303系を採用。
  平行キーや取付用ねじにもステンレスを使用しています。

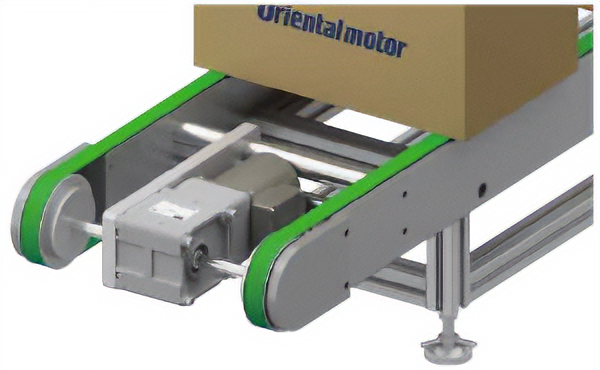

• 直交軸ハイポイドギヤ



  高強度なハイポイドギヤを採用。
  従来品と比較し大幅なトルクアップと低騒音を実現しています。
  また、ギヤヘッド出力軸でのラジアル荷重、アキシアル荷重も大幅にアップし、装置の小型化・信頼性アップに貢献します。

• 平行軸ギヤヘッド GVギヤ



  出力軸の軸受のサイズアップや浸炭処理された歯車の採用により、従来品のギヤヘッドと比較して、トルク、許容ラジアル荷重・アキシアル荷重がアップしました。

高許容トルク

• 直交軸ハイポイドギヤ

  許容トルクが従来品の最大2.7倍。



• 平行軸ギヤヘッド GVギヤ

  許容トルクが従来品の最大2倍。



高強度

• 直交軸ハイポイドギヤ

  許容ラジアル荷重が従来品の2.3倍、許容アキシアル荷重が1.3倍、許容慣性モーメントが9.6倍。



• 平行軸ギヤヘッド GVギヤ

  許容ラジアル荷重と許容アキシアル荷重が従来品の2倍。



長寿命、低騒音

• 長寿命

  大口径軸受を採用し、ギヤヘッドの定格寿命は従来品の2倍の10,000時間を実現。装置のメンテナンスの手間を低減します。（直交軸ハイポイドギヤは5,000時間です）

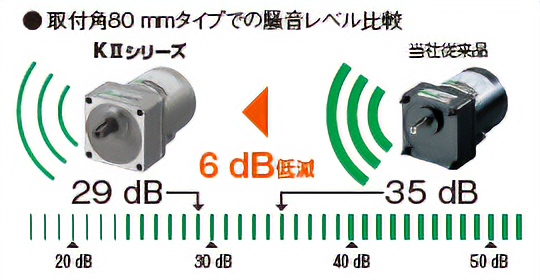

• 低騒音

  モーターとギヤヘッドの噛み合い音が従来に比べ、約6dB低減。これは一般的に騒音が半減したと感じられる値です。



モーターとギヤヘッド組み付け済み（直交軸ハイポイドギヤ、平行軸ギヤヘッド GVギヤ）

• モーターとギヤヘッドを組み付けた状態でお届けします。
  お客様が組み付ける手間を削減し、すぐに装置に取り付けることができます。

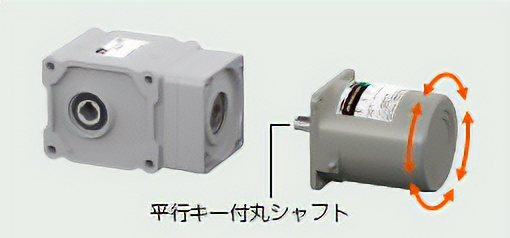

• ギヤヘッドを取り外せます。モーター位置を90°ずつ回転させ、リード線引き出し方向の変更が可能です。また、ギヤヘッドのみを購入して、減速比の変更や保守による交換ができます。



低減速比、高減速比をラインアップ（平行軸ギヤヘッド GVギヤ）

タイプ	出力	減速比
リード線	6W / 15W	2	3	5 ～ 360		500 ～ 3600
	25W	2	3	5 ～ 360		500 ～ 3600
	40W	2	3	5 ～ 300	360 ～ 3000		-
	60W	2	3	5 ～ 300	-
	90W	-	3	5 ～ 180	-
端子箱付	25W	2	3	5 ～ 360		-
	40W / 60W	2	3	5 ～ 300	-
	90W※1	2	3	5 ～ 180	-
回転速度※2 [r/min]	50Hz	750	500	300 ～ 4.1		3 ～ 0.4
	60Hz	900	600	360 ～ 5		3.6 ～ 0.5

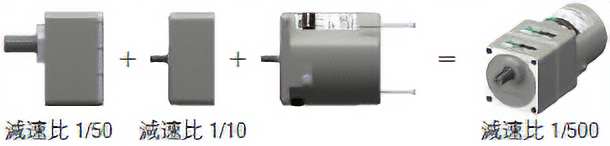

構成例

※1

単相モーターは減速比2を除く。

※2

回転速度はモーターの同期回転速度（50Hz：1500r/min、60Hz：1800r/min）を基準に減速比で割って計算しています。
