安全増防爆型モーター Kシリーズ

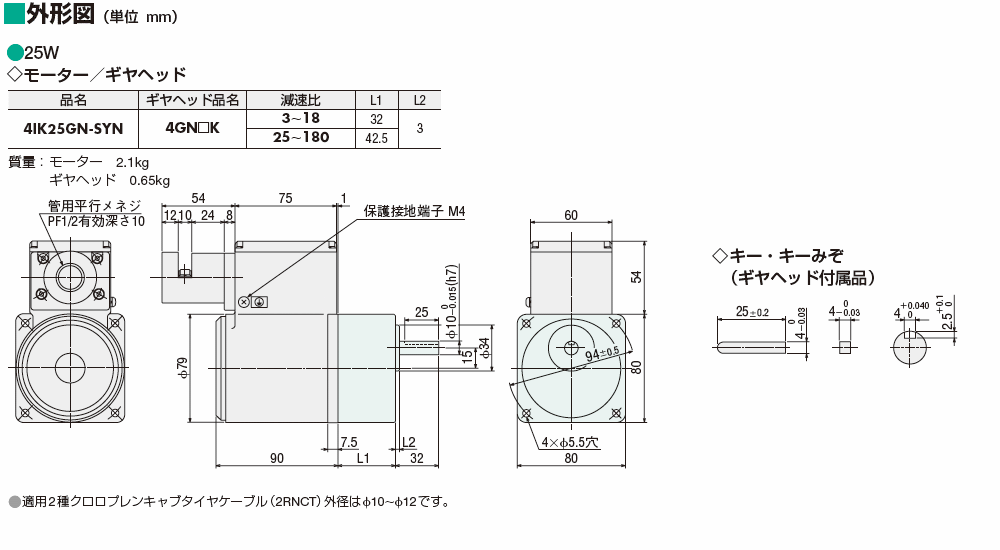

4IK25GN-SYN+4GN100K+4GN10XK

製品種別	品名	定価（WEBショップ価格）	出荷日
モーター	4IK25GN-SYN	25,000円（21,250円）	20日（数量：1～20）
ギヤヘッド	4GN100K	7,100円（6,030円）	5日（数量：1～5）
中間ギヤヘッド	4GN10XK	5,900円（5,010円）	5日（数量：1～5）

仕様

項目	仕様
絶縁抵抗	常温常湿において連続運転後、コイルとケース間をDC500 Vメガーで測定した値が100 MΩ以上あります。
絶縁耐圧	常温常湿において連続運転後、コイルとケース間に50 Hzまたは60 Hz、AC1.5 kVを1分間印加しても異常を認めません。
温度上昇	常温常湿において定格運転後、抵抗法で巻線温度上昇を測定した値が65 ℃以下です。
使用周囲温度	−10 ～ +40 ℃（凍結のないこと）
使用周囲湿度	85 %以下（結露のないこと）

品名	減速比	最大許容トルク N・m	許容ラジアル荷重 N		許容アキシアル荷重 N
品名	減速比	最大許容トルク N・m	シャフト先端から 10mm	シャフト先端から 20mm	許容アキシアル荷重 N
0GN□K	3～180	1.0	20	-	15
2GN□K	3～18	3.0	50	80	30
2GN□K	25～180	3.0	120	180	30
3GN□K	3～18	5.0	80	120	40
3GN□K	25～180	5.0	150	250	40
4GN□K	3～18	8.0	100	150	50
4GN□K	25～180	8.0	200	300	50
5GN□K	3～18	10	250	350	100
5GN□K	25～180	10	300	450	100
5GE□S 5GU□KB 5GU□K	3～9	20	400	500	150
	12.5～18		450	600
	25～180		500	700
5GU□KBH	50～180	30	400	600	150
