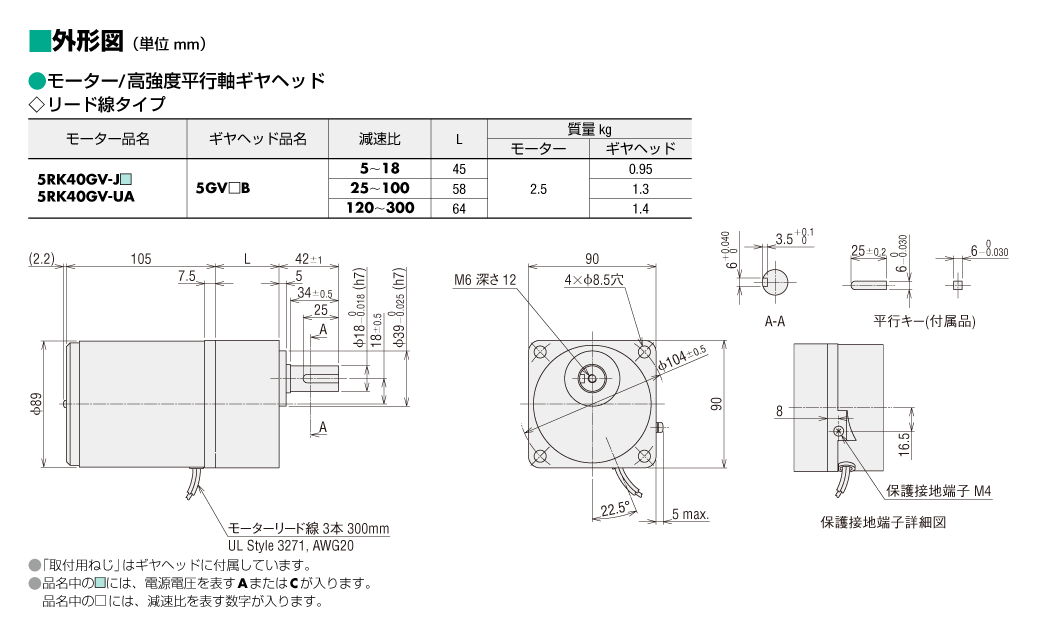

外形図

モーター/ギヤヘッド

モーター/ギヤヘッド

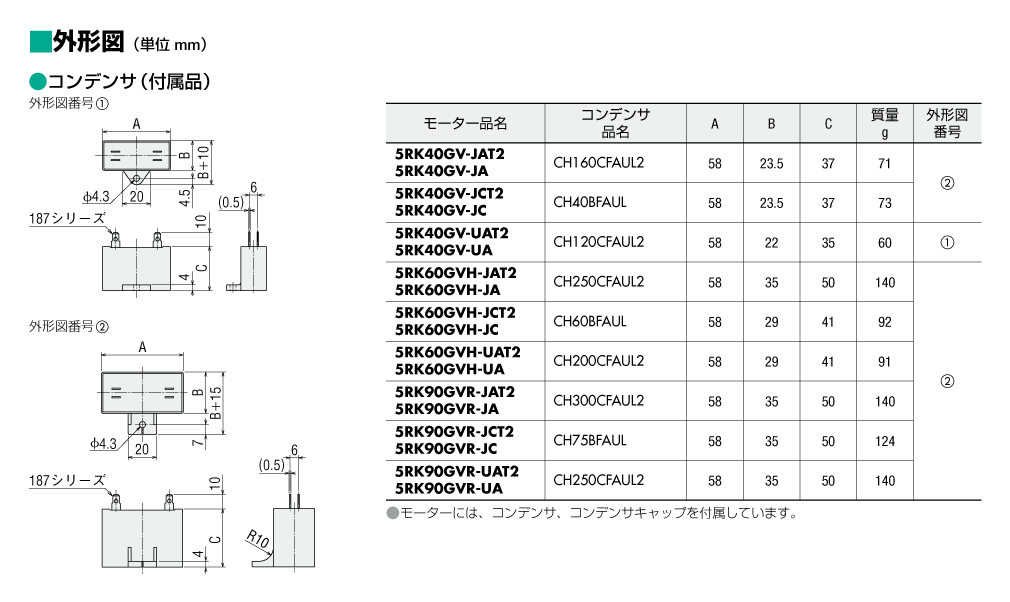

コンデンサ

コンデンサ

データダウンロード

その他仕様

一般仕様

項目	仕様
絶縁抵抗	常温常湿において30分間連続運転後、コイルとケース間をDC500 Vメガーで測定した値が100 MΩ以上あります。
絶縁耐圧	常温常湿において30分間連続運転後、モーターのコイルとケース間に50 Hzまたは60 Hz、AC1.5 kVを1分間印加しても異常を認めません。
温度上昇	ギヤヘッドまたはそれと同等の放熱板※を装着し、常温常湿において30分間連続運転後、抵抗法で巻線温度上昇を測定した値が80 ℃以下です。
耐熱クラス	130（B）
過熱保護装置	6 Wタイプ　インピーダンスプロテクト その他のタイプ　サーマルプロテクタ内蔵（自動復帰型）　開放：130±5 ℃、復帰：85±20 ℃
使用周囲温度	単相100 V、単相200 V：−10 ～ +50 ℃（凍結のないこと） その他の電圧：−10 ～ +40 ℃（凍結のないこと） ギヤヘッド減速比2と3の場合、下限温度は0 ℃です。
使用周囲湿度	85 %以下（結露のないこと）
保護等級	端子箱付タイプ： IP40（25 W、40 W） IP20（60 W、90 W） リード線タイプ： IP20

• ※ 放熱板のサイズ（材質：アルミニウム）

モーターのタイプ（出力）	サイズ（mm）	厚さ（mm）
6 Wタイプ	115×115	5
15 Wタイプ	125×125
25 Wタイプ	135×135
40 Wタイプ	165×165
60 W、90 Wタイプ	200×200

ギヤヘッドの許容ラジアル荷重・許容アキシアル荷重

品名	減速比	最大許容トルク N・m	許容ラジアル荷重 N		許容アキシアル荷重 N
			ギヤヘッド出力軸先端からの距離
			10mm	20mm
2GV□ 2GV□B	2	6	100	150	15
	3		100	150	30
	5～25		150	200	40
	30～360		200	300
2GV□B	500～3600		200	300
3GV□ 3GV□B	2	10	150	250	20
	3		150	250	40
	5～25		200	300	80
	30～360		300	400
3GV□B	500～3600		300	400
4GV□ 4GV□B	2	16	300	350	25
	3		300	350	50
	5～25		300	350	100
	30～360		450	550
4GV□B	500～3600		450	550
5GV□ 5GV□B 5GVH□ 5GVH□B 5GVH□BS 5GVH□BSF	2	30	250	350	100
	3～9		400	500	150
	12.5～18		450	600
	25～300		500	700
5GV□B	360～3000		500	700
5GVR□ 5GVR□B	2	40	250	350	100
	3～9		400	500	150
	12.5～18		450	600
	25～180		500	700
7GV□B	5～20	70	700	850	200
	30～100		1400	1700	400

規格

法令・規格資料

対応している法令・規格の資料は製品詳細ページの「データダウンロード」タブからダウンロードしていただけます。
（ダウンロード可能なファイルの種類は製品によって異なります。）

各国の法令・規格の解説はこちらからご確認ください。

当社製品の機種ごとの安全規格対応状況はこちらからご確認ください。

有害物質

RoHS 指令（2011/65/EU,2015/863/EU）の規制値を超える物質（10物質）は含有していません。

当社製品の製品含有化学物質規制への対応についてはこちらからご確認ください。
