ブラシレスモーター BLE2シリーズ

BLM5400HPK+5XH20S+BLE2D400-C

BLM5400HPK

モーター

ギヤヘッド

接続ケーブル(モーター~回路)

製品種別 品名 定価(WEBショップ価格) 出荷日
モーター BLM5400HPK 25,300円(21,500円) 5日(数量:1~5)
ギヤヘッド 5XH20S 46,200円(39,270円) 10日(数量:1~5)
回路 BLE2D400-C 28,300円(24,050円) 5日(数量:1~5)
• モーターとドライバの接続には必ず接続ケーブルをお買い求めください。
• 出荷日は、15時までにご注文された場合です。詳細はこちら

付属品

  • モーター: なし
    ギヤヘッド: 取付用ねじ、平行キー、安全カバー
    回路: なし

仕様

特性

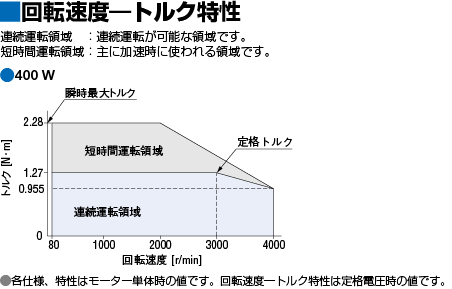

回転速度-トルク特性
回転速度-トルク特性

回転速度-トルク特性

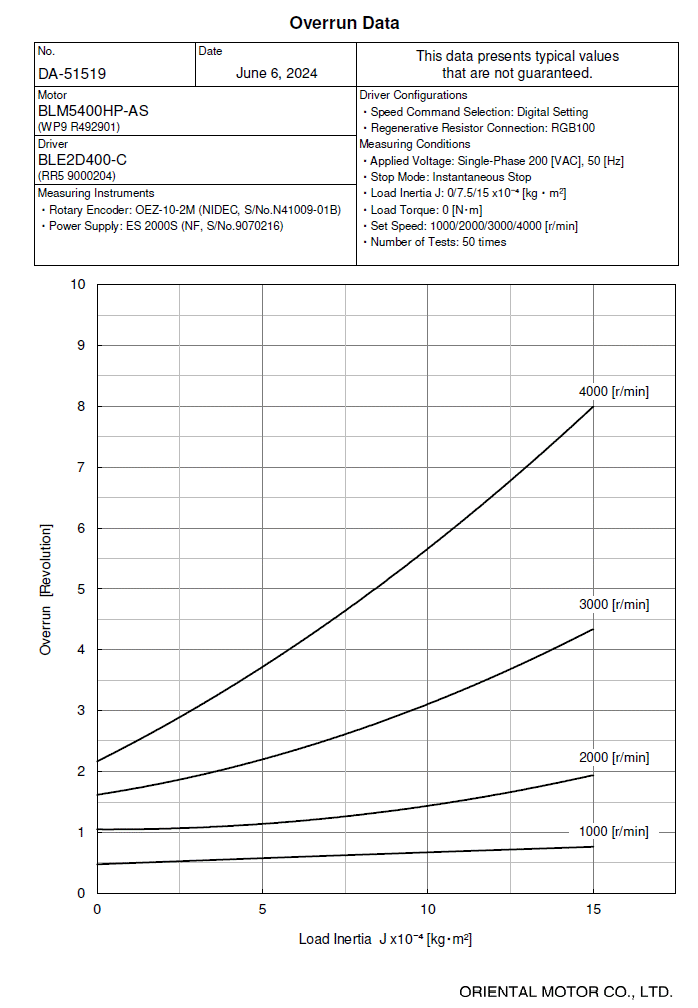

オーバーラン特性 (代表値)
オーバーラン特性 (代表値)

オーバーラン特性 (代表値)

外形図

モーター/ギヤヘッド
モーター/ギヤヘッド

モーター/ギヤヘッド

回路
回路

回路

接続ケーブル (選択時)
接続ケーブル (選択時)

接続ケーブル (選択時)

データダウンロード

その他仕様

共通仕様

項目 仕様
回転速度設定方法 デジタル設定
  • 操作パネル
  • サポートソフトMEXE02
アナログ設定
  • 外部速度設定器PAVR2-20K(別売)による設定:0~20kΩ、0.05W以上
  • 外部直流電圧による設定:DC0~10V、1mA以上(出荷時設定:DC0~5V)
加速時間・減速時間 設定範囲 0.0~15.0s(出荷時設定:0.5s)
設定方法
  • 操作パネル
  • サポートソフトMEXE02
トルク制限※1 設定範囲 0~300%(出荷時設定:300%)
デジタル設定
  • 操作パネル
  • サポートソフトMEXE02
アナログ設定
  • 外部速度設定器PAVR2-20K(別売)による設定:0~20kΩ、0.05W以上
  • 外部直流電圧による設定:DC0~10V、1mA以上(出荷時設定:DC0~5V)
運転データ設定数 最大16点(出荷時設定:4点)
入力信号 フォトカプラ入力方式 入力抵抗:6.6kΩ
接続可能な外部直流電源:DC24V -15~+20% 100mA以上
シンク入力/ ソース入力 外部配線にて対応
IN0~IN6 入力(7点)へ任意に信号割付可能   [  ]:初期設定
[FWD]、[REV]、[STOP-MODE]、[M0]、[M1]、
[ALARM-RESET]、[MB-FREE] ※2、M2、M3、H-FREE、
TL、INFO-CLR、HMI、EXT-ERROR、START/STOP ※3
RUN/BRAKE ※3、CW/CCW ※3
出力信号 フォトカプラ・オープンコレクタ出力 (ON電源:最大1.6V)
外部電源:DC4.5~30V 100mA以下 (SPEED-OUT 出力は、5mA以上)
シンク出力/ ソース出力 外部配線にて対応
OUT0、OUT1(2点)へ任意に信号割付可能   [  ]:初期設定
[SPEED-OUT]、[ALARM-OUT]、MOVE、INFO、TLC、VA、DIR
保護機能 次の保護機能が動作したときにALARM-OUT出力がOFF になり、
モーターが停止します。同時にアラームコードが表示され、
ALARM LED が赤色に点滅します。
(電磁ブレーキ付モーターの場合、モーターシャフトを保持します。)
過電流、主回路過熱、過電圧、不足電圧、センサ異常、
主回路出力異常、過負荷、過速度、EEPROM異常、
初期時センサ異常、初期時運転禁止、回生抵抗過熱、外部停止
インフォメーション インフォメーションが発生すると、INFO 出力がONになり、
ALARM LED が橙色に点滅します。モーターの運転は継続します。
最大延長距離 モーター・ドライバ間 20.5m [別売の接続ケーブル(中継用)使用時]
時間定格 連続
※1
トルク制限は、設定速度や電源電圧、モーターケーブル延長距離により、設定値と発生トルクの誤差が最大±10%程度(定格トルク、定格回転速度時)生じます。
※2
電磁ブレーキ付でない場合、[未使用]になります。
※3
3ワイヤ入力方式を選択した場合に使用可能です。

一般仕様

項目 モーター部 ドライバ部
絶縁抵抗 常温常湿において連続運転後、コイルとケース間をDC500V
メガーで測定した値が100MΩ以上あります。
常温常湿において連続運転後、電源端子と保護接地端子間、
電源端子と入出力信号端子間をDC500V
メガーで測定した値が100MΩ以上あります。
絶縁耐圧 常温常湿において連続運転後、コイルとケース間に50Hz、
AC1.5kVを1分間印加しても異常を認めません。
常温常湿において連続運転後、電源端子と保護接地端子間に50Hz、
AC1.5kV、電源端子と入出力信号端子間に50Hz、
AC1.5kVを1分間印加しても異常を認めません。
温度上昇 常温常湿において定格連続運転後、
熱電対法でコイルの温度上昇を測定した値が50℃以下
(300W、400Wは60℃以下)、
ケース表面の温度上昇を測定した値が40℃以下
(300W、400Wは50℃以下)※1です。
常温常湿において定格連続運転後、
熱電対法で放熱板の温度上昇を測定した値が50℃以下です。
使用環境※2 周囲温度 0~+40℃(凍結のないこと) 0~+50℃※3(凍結のないこと)
周囲湿度 85%以下(結露のないこと)
標高 海抜1000m以下
雰囲気 腐食性ガス、塵埃のないこと。油がかからないこと。
放射性物質、磁場、真空などの特殊環境での使用は不可。
振動 連続的な振動や過度の衝撃が加わらないこと。
JIS C 60068-2-6 正弦波振動試験方法に準拠
周波数範囲:10~55Hz、片振幅:0.15mm
掃引方向:3方向(X、Y、Z) 掃引回数:20回
保存環境※4 周囲温度 −20~+70℃(凍結のないこと)
JHギヤ、JBギヤ、JVギヤ:−10~+60℃(凍結のないこと)
−25~+70℃(凍結のないこと)
周囲湿度 85%以下(結露のないこと)
標高 海抜3000m以下
JHギヤ、JBギヤ、JVギヤ:海抜1000m以下
雰囲気 腐食性ガス、塵埃のないこと。水、油がかからないこと。
放射性物質、磁場、真空などの特殊環境での使用は不可。
耐熱クラス UL/CSA規格:105(A)
EN規格:120(E)
保護等級※5 防塵・防水仕様(GFVギヤ):IP67
GFVギヤ、JHギヤ、JVギヤ、丸シャフト:IP66
(丸シャフトタイプの取付面を除く)
FRギヤ:IP65
JBギヤ:IP44
IP20
※1
丸シャフトタイプは、モーターケース表面温度が90℃以下になるように、以下のサイズの放熱板(材質:アルミニウム)に取り付けてください。
30Wタイプ:115×115mm 厚さ5mm、60Wタイプ:135×135mm 厚さ5mm
120Wタイプ:165×165mm 厚さ5mm、200Wタイプ:200×200mm 厚さ5mm、300W、 400Wタイプ:250×250 mm 厚さ6mm
※2
ドライバは、アルミ製金属板と同等の放熱能力を持つ場所に取り付けてください。
単体取付 200×200mm 厚さ2mm
密着取付 350×350mm 厚さ2mm
※3
密着取付(200W、300W、400Wのみ)、DINレール取付をする場合は、0~+40℃です。
※4
保存環境は、輸送中を含めた短期間の値です。
※5
防塵・防水性を表すIP表示は、IEC 60529およびIEC 60034-5で規定されています。
保護等級は、接続ケーブルを接続した場合です。ドライバ接続用コネクタ部は除きます。

ご注意

  • モーターとドライバを接続した状態では、絶縁抵抗測定、耐圧試験をおこなわないでください。

許容ラジアル荷重・許容アキシアル荷重

減速比 モーター軸の
回転速度
r/min
60W 120W 200W以上
許容
ラジアル荷重
取付面から20mm
N
許容
アキシアル
荷重
N
許容
ラジアル荷重
取付面から20mm
N
許容
アキシアル荷重
N
許容
ラジアル荷重
取付面から20mm
N
許容
アキシアル
荷重
N
5 80~1500 - - - - 1346 307
3000 - - - - 942 215
3600 - - - - 673 154
10 80~1500 265 88 363 108 1663 380
3000 201 67 276 82 1164 266
3600 148 49 203 60 832 190
15 80~1500 341 108 484 147 1882 429
3000 259 82 368 112 1317 300
3600 191 60 271 82 941 215
20 80~1500 417 137 605 186 2035 466
3000 317 104 460 141 1425 326
3600 234 77 339 104 1018 233
30 80~1500 531 177 806 245 2309 527
3000 404 135 613 186 1616 369
3600 297 99 451 137 1155 264
50 80~1500 682 226 971 294 2681 613
3000 518 172 738 223 1877 429
3600 382 127 544 165 1341 307
100 80~1500 758 245 1045 324 3436 785
3000 576 186 794 246 2405 550
3600 424 137 585 181 1718 393
200 80~1500 836 275 1127 343 3436 785
3000 635 209 857 261 2405 550
3600 468 154 631 192 1718 393
荷重位置について

中空軸タイプの許容ラジアル荷重計算

許容ラジアル荷重の計算式は、機構によって異なります。

  • 負荷軸の片側を軸受ユニットで受けない場合

    負荷軸の片側を軸受ユニットで受けない場合
  • 負荷軸の片側を軸受ユニットで受ける場合

    負荷軸の片側を軸受ユニットで受ける場合
F0 [N]:
取付面から20mmの場合の許容ラジアル荷重
LP [mm]:
取付面から荷重点までの距離
S [mm]:
取付面から軸受ユニットまでの距離
  • 取付面から20mmの場合の許容ラジアル荷重は、上記の表をご覧ください。

規格

法令・規格資料

対応している法令・規格の資料は製品詳細ページの「データダウンロード」タブからダウンロードしていただけます。
(ダウンロード可能なファイルの種類は製品によって異なります。)

各国の法令・規格の解説はこちらからご確認ください。

当社製品の機種ごとの安全規格対応状況はこちらからご確認ください。

有害物質

RoHS 指令(2011/65/EU,2015/863/EU)の規制値を超える物質(10物質)は含有していません。

当社製品の製品含有化学物質規制への対応についてはこちらからご確認ください。

システム構成

システム構成
