ステッピングモーター CVKシリーズ
CVK235AK
モーター／回路
この製品は現在販売のご案内を終了しています
| 製品種別 | 品名 | 定価（WEBショップ価格） | 出荷日 |
|---|---|---|---|
| モーター／回路 | CVK235AK | 17,300円（14,700円） | 生産終了品（2020年3月31日 生産終了） |
付属品
- モーター、回路、ドライバ接続用コネクタ、接続ケーブル、取扱説明書

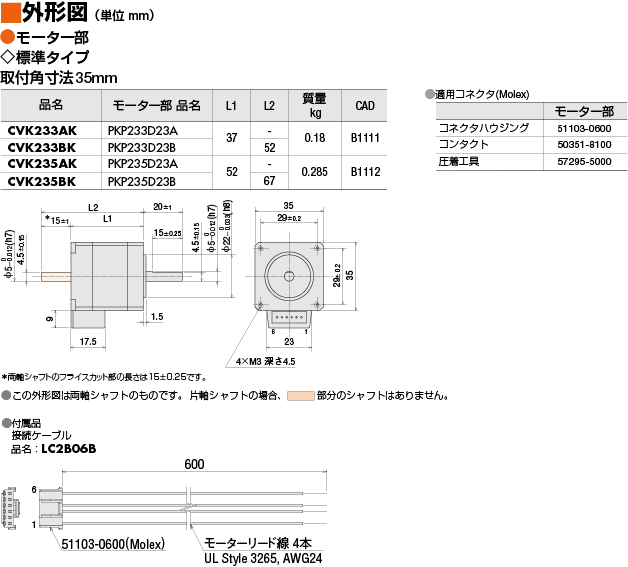

仕様

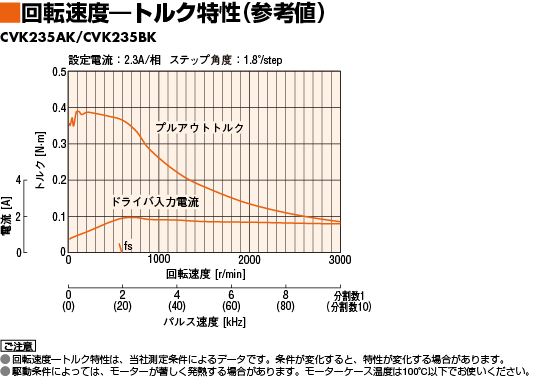

特性
データダウンロード
その他仕様
回路部仕様
| 最大入力パルス周波数 |
上位コントローラがラインドライバ出力： 1MHz（Duty 50%時） 上位コントローラがオープンコレクタ出力： 250kHz（Duty 50%時） 負論理パルス入力 |
|---|---|
| 入力信号 |
|
| 出力信号 |
フォトカプラ・オープンコレクタ出力（ALM、TIM） 外部使用条件： DC30V以下 10mA以下 |
一般仕様
| モーター部 | ドライバ部 | ||
|---|---|---|---|
| 耐熱クラス | 130（B） | − | |
| 絶縁抵抗 | 常温常湿において、モーターのコイル・ケース間をDC500Vメガーで測定した値が、100MΩ以上あります。 | − | |
| 絶縁耐圧 |
常温常湿において、次の条件で電圧をコイル・ケース間に1分間印加しても、異常を認めません。
|
− | |
| 使用環境（動作時） | 周囲温度 | −10～+50℃（凍結のないこと） | 0～+50℃（凍結のないこと） |
| 周囲湿度 | 85%以下（結露のないこと） | ||
| 雰囲気 | 腐食性ガス・塵埃のないこと。水、油などが直接かからないこと。 | ||
| 温度上昇 | 巻線部温度上昇80℃以下（当社測定条件による） | − | |
| 静止角度誤差※1 | 標準タイプ： ±3分（±0.05°）［PKP213は±5分（±0.083°）］ 高分解能タイプ： ±2分（±0.034°） |
− | |
| シャフト振れ | 0.05T.I.R.（mm）※4 | − | |
| ラジアルプレイ※2 | 0.025mm Max.（荷重5N） | − | |
| アキシアルプレイ※3 | 0.075mm Max.（荷重10N）[PKP213は荷重1N、PKP22□・PKP52□は荷重2.5N] | − | |
| 取付インローのシャフトに対する同心度 | 0.075T.I.R.（mm）※4 | − | |
| 取付面のシャフトに対する直角度 | 0.075T.I.R.（mm）※4 | − | |
- ※1
- フルステップ、無負荷時の値です。（負荷の大きさにより変化します。）
- ※2
- ラジアルプレイ： モーターシャフトの先端に垂直方向の荷重5Nをかけたときの、ラジアル方向のシャフト位置の変位量です。
- ※3
- アキシアルプレイ： モーターシャフトに軸方向の荷重10N（PKP213は1N、PKP22□・PKP52□は2.5N）をかけたときの、軸方向のシャフト位置の変位量です。
- ※4
- T.I.R.（Total Indicator Reading）： 基準軸心を中心にして、測定部を1回転させた場合のダイヤルゲージの読みの全量を表します。
ご注意
- モーターとドライバを接続した状態では、絶縁抵抗測定、耐圧試験をおこなわないでください。
許容ラジアル荷重・許容アキシアル荷重
| タイプ名 | モーター 取付角寸法 |
モーター部 品名 | 許容ラジアル荷重 | 許容アキシアル荷重 | ||||
|---|---|---|---|---|---|---|---|---|
| シャフト先端からの距離 mm | ||||||||
| 0 | 5 | 10 | 15 | 20 | ||||
| 標準タイプ | 20mm | PKP213 | 12 | 15 | - | - | - | 3 |
| 28mm | PKP223、PKP225、PKP523、PKP525 | 25 | 34 | 52 | - | - | 5 | |
| 35mm | PKP233、PKP235 | 20 | 25 | 34 | 52 | - | 10 | |
| 42mm | PKP243、PKP244、PKP245、PKP246、PKP544、PKP546 | 20 | 25 | 34 | 52 | - | 10 | |
| 56.4mm | PKP264、PKP266、PKP268 | 61 | 73 | 90 | 110 | 160 | 20 | |
| 60mm | PKP564、PKP566、PKP569 | 63 | 75 | 95 | 130 | 190 | 20 | |
| 高分解タイプ | 42mm | PKP544、PKP546 | 20 | 25 | 34 | 52 | - | 10 |
| 60mm | PKP564、PKP566、PKP569 | 90 | 100 | 130 | 180 | 270 | 20 | |
