仕様

特性

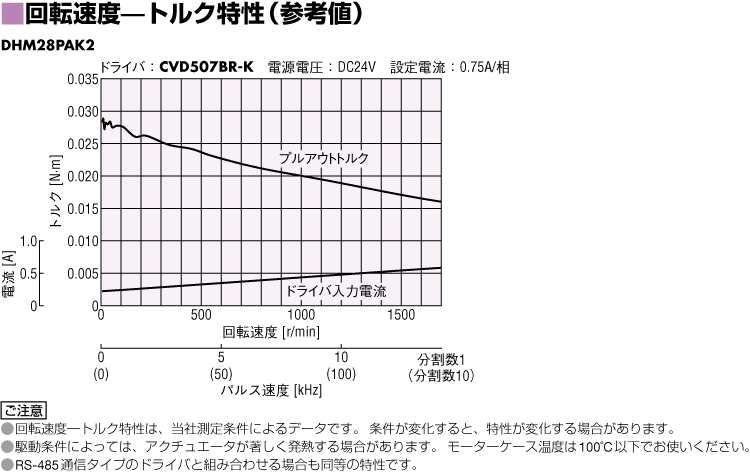

回転速度-トルク特性

回転速度-トルク特性

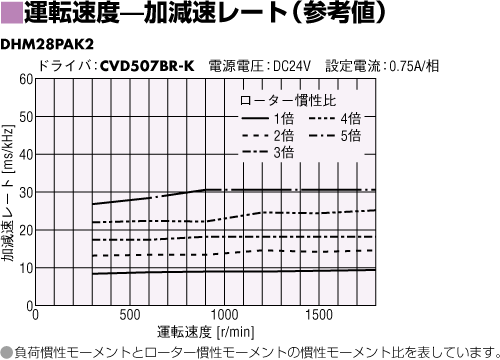

運転速度-加減速レート (参考値)

運転速度-加減速レート (参考値)

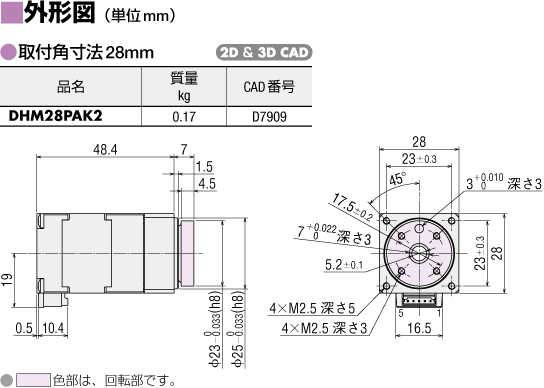

外形図

アクチュエータ

アクチュエータ

回路

回路

接続ケーブル (選択時)

接続ケーブル (選択時)

データダウンロード

その他仕様

アクチュエータ部 一般仕様

		アクチュエータ
耐熱クラス		130（B）
絶縁抵抗		以下の通りにDC500 Vメガーにて測定した値が100 MΩ以上あります。 ケース―モーター巻線間
絶縁耐圧		以下の通りに1分間印加しても異常を認めません。 DHM28 ケース―モーター巻線間　AC0.5 kV、50 Hzまたは60 Hz DHM42 ケース―モーター巻線間　AC1.0 kV、50 Hzまたは60 Hz
使用環境 （動作時）	周囲温度	0～+40℃（凍結のないこと）
	周囲湿度	85 ％以下（結露のないこと）
	雰囲気	腐食性ガス・塵埃のないこと。水・油などが直接かからないこと。
保護等級		IP20

ご注意

• 絶縁抵抗測定、絶縁耐圧試験を行なうときは、アクチュエータとドライバを切り離してください。

回路部仕様

最大入力パルス周波数	上位コントローラがラインドライバ出力： 1MHz（Duty 50%時） 上位コントローラがオープンコレクタ出力： 250kHz（Duty 50%時） 負論理パルス入力
入力信号	フォトカプラ入力（CW（PLS）、CCW（DIR）） フォトカプラ「ON」：入力電圧 DC3～5.25V フォトカプラ「OFF」：入力電圧 DC0～1V（端子間電圧） フォトカプラ入力（AWO、CS） フォトカプラ「ON」：入力電圧 DC4.5～5.25V フォトカプラ「OFF」：入力電圧 DC0～1V（端子間電圧）
出力信号	フォトカプラ・オープンコレクタ出力（ALM、TIM） 外部使用条件： DC30V以下 10mA以下

回路部 一般仕様

項目		仕様
使用環境（動作時）	周囲温度	0～+50℃（凍結のないこと）
	周囲湿度	85%以下（結露のないこと）
	雰囲気	腐食性ガス・塵埃のないこと。水、油などが直接かからないこと。

回転方向

出力テーブル側から見た場合の回転方向を表します。

規格

法令・規格資料

対応している法令・規格の資料は製品詳細ページの「データダウンロード」タブからダウンロードしていただけます。
（ダウンロード可能なファイルの種類は製品によって異なります。）

各国の法令・規格の解説はこちらからご確認ください。

当社製品のシリーズごとの法令・規格対応状況はこちらからご確認ください。

有害物質

RoHS 指令（2011/65/EU,2015/863/EU）の規制値を超える物質（10物質）は含有していません。

当社製品の製品含有化学物質規制への対応についてはこちらからご確認ください。
