仕様

特性

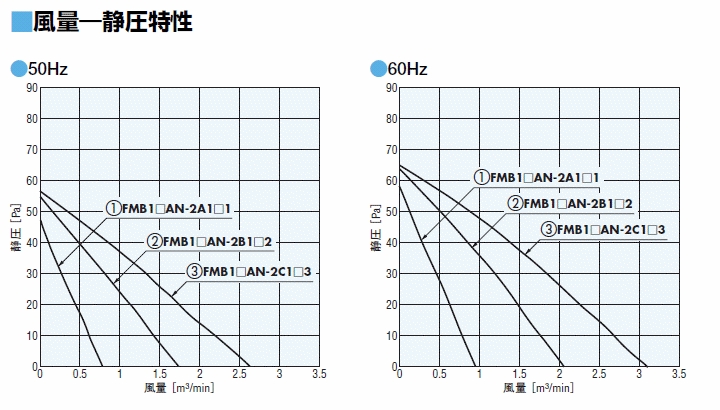

特性図

特性図

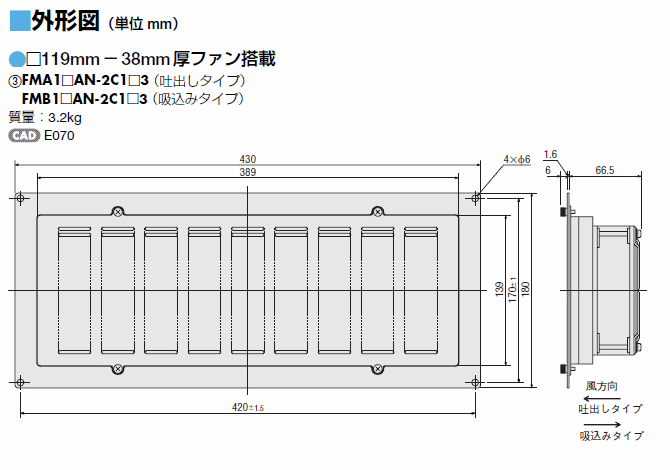

外形図

外形図 (本体)

外形図 (本体)

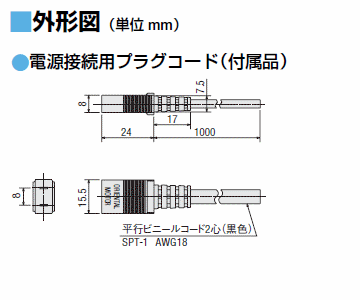

電源接続用プラグコード＆延長ケーブル

電源接続用プラグコード＆延長ケーブル

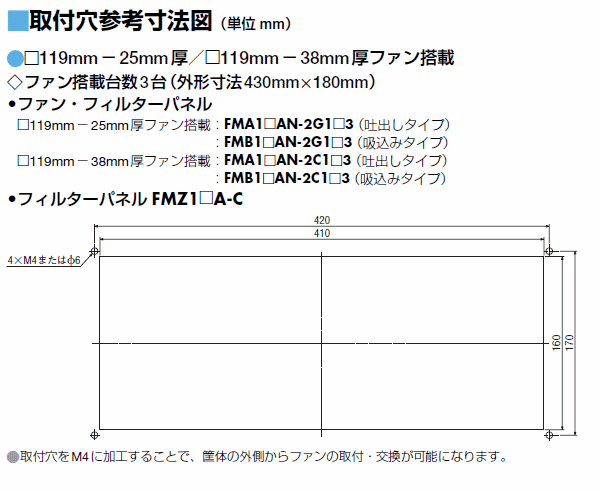

取付穴参考寸法図

取付穴参考寸法図

データダウンロード

その他仕様

一般仕様

項目	仕様
絶縁抵抗	常温常湿において連続運転後、 コイル・ケース間をDC500Vメガーで測定した値が100MΩ以上あります。
絶縁耐圧	常温常湿において連続運転後、 コイル・ケース間に50Hz、1.5kVを1分間印加しても異常を認めません。
温度上昇	常温常湿において連続運転後、 温度が一定となったとき、温度計法で外被測定した値が30℃以下です。
使用電圧範囲	入力電圧の±10%
耐熱クラス	UL/CSA規格：105（A）、EN規格：120（E）
過熱保護	□92mm、□119mmファン搭載：インピーダンスプロテクト □180mmファン搭載：サーマルプロテクタ内蔵（自動復帰型）
使用周囲温度	−10～+60℃
使用周囲湿度	85%以下（非結露）
材質	ファン	フレーム：アルミダイカスト　 羽根：ポリカーボネート（難燃グレード：V-0）
	筐体	IP2X仕様 ポリカーボネート（難燃グレード：V-0） IP4X仕様 SPCC または SPHC IP43/55仕様 フード：ポリカーボネート（難燃グレード：V-0） グリル：ABS（難燃グレード：V-0） マウンティングフレーム：ABS（難燃グレード：V-0）

フィルターメディアの除塵率

種類	除塵率η[%]	風速V[m/s]
IP2X仕様フィルターメディア	63※1	2.5※1
IP4X仕様（□92mm、□119mmファン搭載）フィルターメディア	65	2.5※2
IP4X仕様（□180mmファン搭載）フィルターメディア	65	2.0※2
IP43仕様フィルターメディア	48	2.0※2
IP55仕様フィルターメディア	95	0.7※2

※1

試験方法：ASHRAE 規格、試験用粉体：ASHRAE試験じん埃

※2

試験方法：JIS B 9908、試験用粉体：JIS Z 8901に準ずる

除塵率の測定方法（IP4X、IP43、IP55仕様）

除塵率の測定方法は、JISに明記されています。
測定に関する規格・測定器を以下の表に示します。

関連規格	補足
JIS B 9908 換気用エアフィルター 測定方法：形式3 質量法	形式3 やや粗大な塵埃を対象としています。 他に、極めて微細な塵埃を対象とした形式1、やや微細な塵埃を対象とした形式2があります。 質量法 供給塵埃の質量に対して捕集した塵埃の質量を測定し、その比率で捕集効率を算出する方法です。 \(\begin{align}\eta = (1 - \frac{\mathrm{W}p}{\mathrm{W}f}) \times 100 \% \end{align}\) η： 除塵率［%］ Wf： 供給した塵埃の質量［g］ Wp： 通過した塵埃の質量［g］ 他に、極めて微細な塵埃を対象とした計数法、やや微細な塵埃を対象とした比色法があります。
JIS Z 8901 試験用ダスト 試験用粉体：15種	15種は、8種・12種及びコットンリンタを定められた割合で混ぜ合わせた混合粉です。
		種類	8種関東ローム	12種カーボンブラック	コットンリンタ
		百分率	72[%]	23[%]	5[%]
		組成	φ6.6～8.6[μm]	φ0.03～0.20[μm]	φ1.5[μm] 長さ1[mm] 以下

保護等級について

防塵・防水性の等級を表す IP 表示は EN60529 により以下のように規定されています。

IP表示	人体および固形異物接触・侵入に対する保護形式
第1記号	保護の程度	試験条件
IP2X	指の接近からの保護	直径12mm以上の固形異物が侵入しない
IP4X	ワイヤーなどからの保護	直径1.0mm以上の固形異物が侵入しない
IP5X	粉塵からの保護	正常動作を阻害するような粉塵の侵入がない

IP表示	水の浸入に対する保護形式
第2記号	保護の程度	試験条件
IPX3	垂直より60°の範囲の降雨からの保護	200mmの高さより60°の範囲、10ℓ/分の放水、10分間
IPX4	全方向の飛まつ水からの保護	300～500mmの距離より全方向に10ℓ/分の放水、10分間
IPX5	全方向の噴流水からの保護	3mの距離から全方向に12.5ℓ/分・30kPaの噴流水、3分間

関連製品

ファン用温度スイッチ

製品	特徴	定価
AM2-XA1	特徴	装置内の温度変化に応じて、ファンの運転・停止を自動でおこないます。 省エネルギー・低騒音など「環境」に関わる装置の性能アップに貢献します。 設定温度範囲0～+60℃（設定誤差±5℃） 指回し式ダイヤルにより、温度設定が簡単 最適な気流循環設計のため、動作が安定 コンパクトサイズ 幅33mm×高さ70mm×奥行42.5mm ※ 各適用ファンモーターの使用可能台数については、こちらでご確認ください。 ご注意 三相タイプのファンには使用できません。	定価	3,200円
