ファン用温度スイッチ
AM2-XA1
ファン用温度スイッチ
| 製品種別 | 品名 | 定価（WEBショップ価格） | 出荷日 |
|---|---|---|---|
| ファン用温度スイッチ | AM2-XA1 | 3,200円（2,720円） | 5日（数量：1～30） |
付属品
- 温度スイッチ: なし
仕様

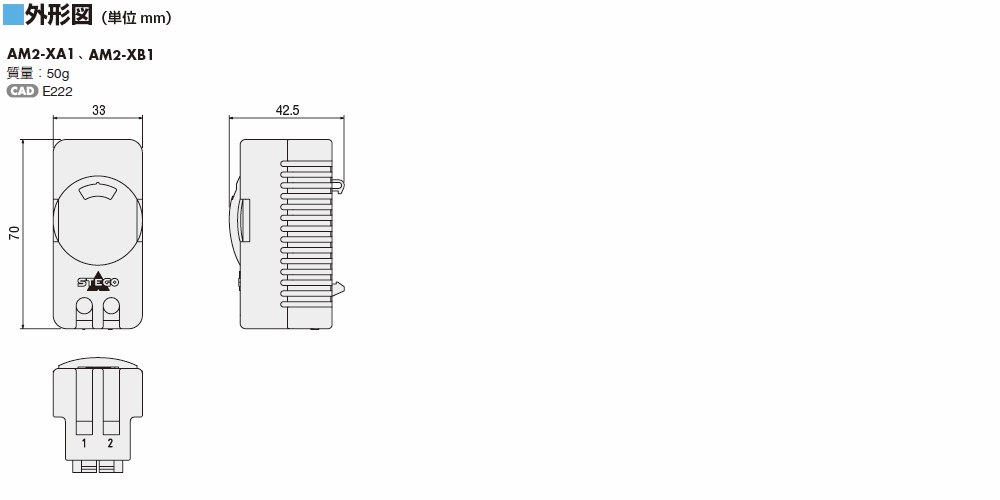

外形図
データダウンロード
その他仕様
一般仕様
| 項目 | 仕様 | |
|---|---|---|
| 絶縁耐圧 | ケースと端子間 | 常温常湿において、2900VACを1分間印加しても異常を認めません。 |
| 端子と端子間 | 常温常湿において、500VACを1分間印加しても異常を認めません。 | |
| 使用周囲温度 | −35～+80℃ | |
| 使用周囲湿度 | 95%以下（結露しないこと） | |
| 色 | ライトグレー | |
| 寿命 | ON/OFF回数：100,000回 | |
ご注意
- 温度スイッチ内部に異物が侵入すると動作不良の原因になります。
異物が入り込まないように、装置の吸込口にはフィルター等の使用をお勧めします。 - 必ず適用製品をお使いください。
- 製品はIEC（DIN）レールに取り付けてください。また、端子部に引っ張り等のストレスが加わらないようにしてください。
適用製品と台数 (AC入力)
使用可能な適用製品と、温度スイッチ1台で制御できるファンの台数は以下のとおりです。
| シリーズ | 製品 | 使用可能台数 | |
|---|---|---|---|
| EMUシリーズ | EMU938、EMU1238 | 9台 | |
| MUシリーズ／ MUシリーズ 防湿タイプ | MU825※1、MU925、 MU1025、MU1225、 MU1238、MU1428 |
9台 | |
| MSシリーズ | 全機種 | 9台 | |
| MRシリーズ | MR18 | 4台 | |
| MRW18 | 2台 | ||
| MRSシリーズ | MRS16、MRS16V※2 | 5台 | |
| MRS18、MRS20※1 | 2台 | ||
| MRS25※1、MRS30※1 | 1台 | ||
| MREシリーズ | MRE10、MRE12 | 9台 | |
| MRE16 | 5台 | ||
| MRE18、MRE25※1 | 2台 | ||
| MBシリーズ | MB520※1、MB630※1 | 9台 | |
| MB840※1 | 7台 | ||
| MB1040※1 | 4台 | ||
| MB1255※1 MB1665※1※3 | 1台 | ||
| MBシリーズSタイプ | MBS10 | 4台 | |
| MBS12 | 1台 | ||
| MFシリーズ | MF915※1、MF930※1 | 5台 | |
| 制御盤ファンユニット | フィンガーガードユニット IP2X仕様 |
□92mmファン □119mmファン □120mmファン 搭載台数：1台 |
9台 |
| スリット板金ユニット IP4X仕様 |
□92mmファン □119mmファン □120mmファン 搭載台数：1台 |
9台 | |
| □119mmファン □120mmファン 搭載台数：2台 |
4台 | ||
| □119mmファン □120mmファン 搭載台数：3台 |
3台 | ||
| □180mmファン 搭載台数：1台 |
2台 | ||
| 防塵・防滴ユニット IP43/55仕様 |
□92mmファン □119mmファン 搭載台数：1台 |
9台 | |
- ※1
- 電源リード線はAWG18～13に中継して接続してください。
- ※2
- 電源接続用プラグコードの端子と直接接続することはできません。AWG18～13に中継して接続してください。
- ※3
- MB1665タイプについては100V、200Vでのみ使用可能となります。
定格以上の電圧が印加されると接点が溶着する可能性があります。
ご注意
- 三相タイプのファンには使用できません。
適用製品と台数 (DC入力)
使用可能な適用製品と、温度スイッチ1台で制御できるファンの台数は以下のとおりです。
| シリーズ | 製品 | 使用可能台数 | |
|---|---|---|---|
| MDシリーズ | Sタイプ ハイスピード |
MDS625H | 2台 |
| MDS825H | 4台 | ||
| MDS925H | 3台 | ||
| Sタイプ スタンダードスピード |
MDS1238、MDS1451 | 1台 | |
| Aタイプ 回転停止アラーム |
MDA1238-24L、MDA1451-24L | 1台 | |
| Aタイプ 回転低下アラーム |
MDA625-24 | 7台 | |
| MDA825-24 | 5台 | ||
| MDA925-24 | 6台 | ||
| MDA1225-24 | 3台 | ||
| MDA1238-24、MDA1451-24 | 1台 | ||
| Eタイプ | MDE1225 | 3台 | |
| MDE1451 | 1台 | ||
| Pタイプ | MDP925※1 | 6台 | |
| MDP1238 | 1台 | ||
| MBDシリーズ※2 | MBD8、MBD10 | 1台 | |
| MFDシリーズ※2 | MFD915、MFD930 | 1台 | |
- ※1 MDP925Yは除く
- ※2 DC24V入力のファンのみ対象です。

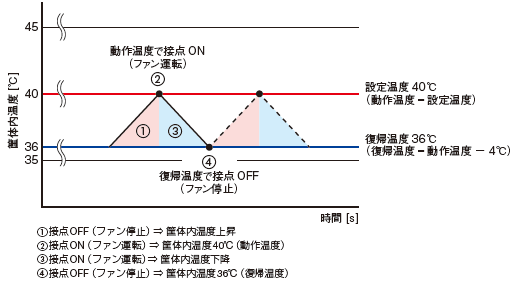

動作フロー (イメージ)
ファンがONになる温度を40℃に設定し、筐体内の温度が上昇してファンが動作する場合
規格
| 製品 | 適用規格 | 認定機関 |
|---|---|---|
| ファン用温度スイッチ（品名：AM2-XA1） ヒーター用温度スイッチ（品名：AM2-XB1） |
UL 60730-1 UL 60730-2-9 |
UL |
| CSA E60730-1 CSA E60730-2-9 |
||
| EN 60730-1 EN 60730-2-9 |
VDE |
CEマーキング
低電圧指令、EMC指令、RoHS指令
製造者：STEGO Elektrotechnik GmbHによる自己宣言です。
規格認定の品名について
各規格の認定はSTEGO Elektrotechnik GmbH社の品名で取得しています。
| 当社製品名 | 製造者製品名 |
|---|---|
| AM2-XA1 | Type STS 011 Model No.01116.0-00 |
| AM2-XB1 | Type STO 011 Model No.01115.0-00 |
製造者：STEGO Elektrotechnik GmbH
