ステッピングモーター PKPシリーズ／PKシリーズ（2相）

PKP223D15A2+LC2B06A

モーター

接続ケーブル

製品種別	品名	定価（WEBショップ価格）	出荷日
モーター	PKP223D15A2	4,400円（3,740円）	5日（数量：1～10）
接続ケーブル	LC2B06A	600円（510円）	5日（数量：1～10）

• 出荷日は、15時までにご注文された場合です。詳細はこちら

付属品

モーター: なし

仕様

特性

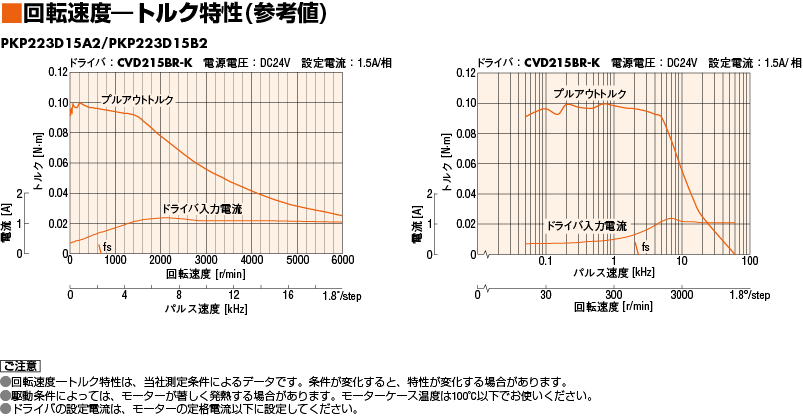

特性図

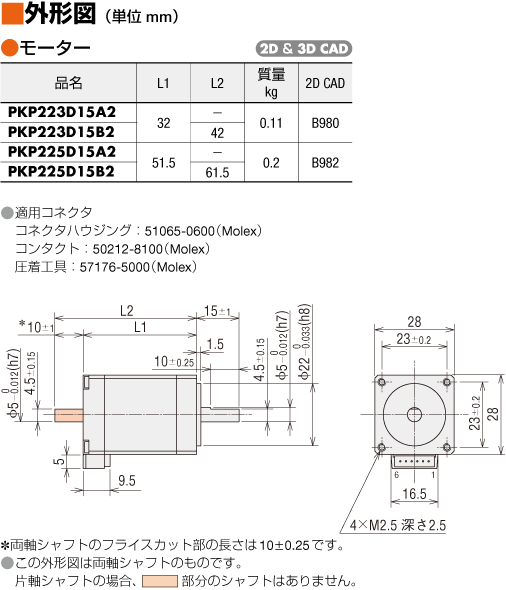

外形図

モーター

モーター接続ケーブル

データダウンロード

その他仕様

一般仕様

項目		仕様
使用環境（動作時）	周囲温度	−10～+50℃（凍結のないこと）薄型ハーモニックギヤードタイプは 0～+40℃（凍結のないこと）
	周囲湿度	85%以下（結露のないこと）
	雰囲気	腐食性ガス、塵埃のないこと。水、油などが直接かからないこと。
温度上昇		巻線温度上昇が80℃以下（当社測定条件による）
静止角度誤差^※1		±3分（±0.05°）［PKP21□、PKP242、PKP262は±5分（±0.083°）、 PK26□J、PK26□JDは±2分（±0.034°）］
シャフト振れ		0.05T.I.R.（mm）^{※4 ※5}
ラジアルプレイ^※2		0.025mm Max（荷重5N）［PKP203は荷重2.5N］
アキシアルプレイ^※3		0.075mm Max（荷重10N）［PKP203・PKP21□は荷重1N、PKP22□・PKP242・PKP262は荷重2.5N］
取付インローのシャフトに対する同心度		0.075T.I.R.（mm）^※4
取付面のシャフトに対する直角度		0.075T.I.R.（mm）^※4

※1: フルステップ、無負荷時の値です（負荷の大きさにより変化します）。
※2: ラジアルプレイ：モーターシャフトの先端に垂直方向の荷重5N（PKP203は荷重2.5N）をかけたときの、ラジアル方向のシャフト位置の変位量です。
※3: アキシアルプレイ：モーターシャフトに軸方向の荷重10N（PKP203・PKP21□は1N、PKP22□・PKP242・PKP262は2.5N）をかけたときの、軸方向のシャフト位置の変位量です。
※4: T.I.R.（Total Indicator Reading）：基準軸心を中心にして、測定部を1回転させた場合のダイヤルゲージの読みの全量を表します。
※5: PKP244Pは、0.025T.I.R.(mm)

T.I.R.（Total Indicator Reading）：基準軸心を中心にして、測定部を1回転させた場合のダイヤルゲージの読みの全量を表します。

許容ラジアル荷重・許容アキシアル荷重

単位 = N
タイプ名	モーター取付寸法	モーター部品名	減速比	許容ラジアル荷重					許容アキシアル荷重
				シャフト先端からの距離 mm
				0	5	10	15	20
標準タイプ	13mm	PKP203	-	5	6	-	-	-	1
	20mm	PKP213、PKP214		12	15	-	-	-	3
	28mm	PKP223、PKP225		25	34	52	-	-	5
	35mm	PKP233、PKP235		20	25	34	52	-	10
	42mm	PKP243、PKP244、PKP245、PKP246		20	25	34	52	-	10
	42mm	PKP243□2、PKP244□2、PKP245□2、PKP246□2		35	44	58	85	-	15
	50mm	PKP254、PKP256、PKP258		61	73	90	110	-	20
	56.4mm	PKP264、PKP266、PKP268		61	73	90	110	160	20
	56.4mm	PKP264□2、PKP266□2、PKP268□2		90	100	130	180	270	30
	60mm	PK264J、PK266J、PK267J、PK269J		50	60	75	100	150	20
	85mm	PKP296、PKP299、PKP2913		260	290	340	390	480	60
高トルクタイプ	42mm	PKP244	-	90	100	130	180	-	15
高分解能タイプ	28mm	PKP223、PKP225	-	25	34	52	-	-	5
	42mm	PKP243、PKP244		20	25	34	52	-	10
	42mm	PKP243□2、PKP244□2、PKP245□2、PKP246□2		35	44	58	85	-	15
	56.4mm	PKP264、PKP266、PKP268		61	73	90	110	160	20
	56.4mm	PKP264□2、PKP266□2、PKP268□2		90	100	130	180	270	30
薄型タイプ標準	42mm	PKP242	-	20	25	34	-	-	5
薄型タイプ標準	60mm	PKP262	-	20	25	34	-	-	5
薄型タイプハーモニックギヤ付	51mm	PKP242	50、100	-	-	-	-	-	200
薄型タイプハーモニックギヤ付	61mm	PKP262	50、100	-	-	-	-	-	450
SHギヤードタイプ	28mm	PKP223	7.2、9、10、18、36	15	17	20	23	-	10
	42mm	PKP243	3.6、7.2、9、10、18、36	10	15	20	30	-	15
	60mm	PKP264	3.6、7.2、9、10	30	40	50	60	70	30
	60mm	PKP264	18、36	80	100	120	140	160	30
	90mm	PK296	3.6、7.2、9、10、18、36	220	250	300	350	400	100
CSギヤードタイプ	28mm	PKP223	10、15、20	30	37	50	73	-	30
	42mm	PKP243	5、10、15、20	59	68	80	96	-	40
	60mm	PKP264	5、10、15、20	160	170	200	220	260	70

回転方向

出力軸側から見た場合の回転方向を表します。
標準タイプのモーター出力軸に対するギヤ出力軸の回転方向は、ギヤの種類や減速比によって異なります。下表でご確認ください。

タイプ名	減速比	モーター出力軸側から見た回転方向
TSギヤードタイプ	3.6、7.2、10	同方向
TSギヤードタイプ	20、30	逆方向
THギヤードタイプ取付角寸法28mm	7.2、10	逆方向
THギヤードタイプ取付角寸法28mm	20、30	同方向
THギヤードタイプ取付角寸法42mm、60mm、90mm	3.6、7.2、10	同方向
THギヤードタイプ取付角寸法42mm、60mm、90mm	20、30	逆方向
SHギヤードタイプ取付角寸法28mm	7.2、36	同方向
SHギヤードタイプ取付角寸法28mm	9、10、18	逆方向
SHギヤードタイプ取付角寸法42mm、60mm	3.6、7.2、9、10	同方向
SHギヤードタイプ取付角寸法42mm、60mm	18、36	逆方向
SHギヤードタイプ取付角寸法90mm	3.6、7.2、9、10、18	同方向
SHギヤードタイプ取付角寸法90mm	36	逆方向
CSギヤードタイプ	5、10、15、20	同方向
FCギヤードタイプ PSギヤードタイプ PNギヤードタイプ HPGギヤードタイプ	全減速比	同方向
ハーモニックギヤードタイプ	50、100	逆方向
