ステッピングモーター PKPシリーズ／PKシリーズ（2相）

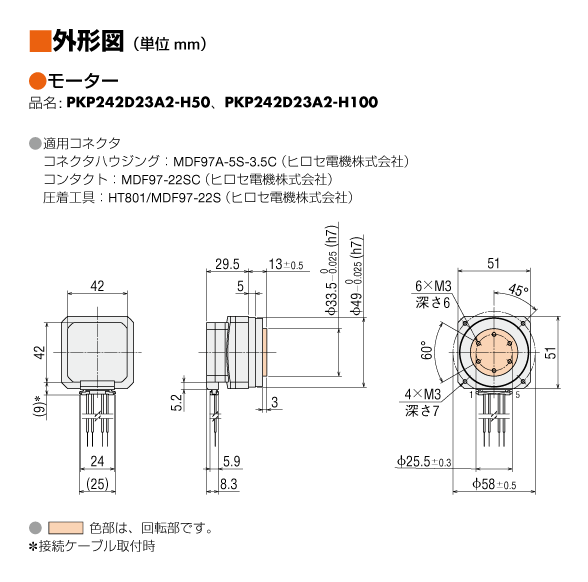

PKP242D23A2-H100+LC2B06E

製品種別	品名	定価（WEBショップ価格）	出荷日
モーター	PKP242D23A2-H100	72,600円（61,710円）	10日（数量：1～3）
接続ケーブル	LC2B06E	600円（510円）	5日（数量：1～10）

• 出荷日は、15時までにご注文された場合です。詳細はこちら

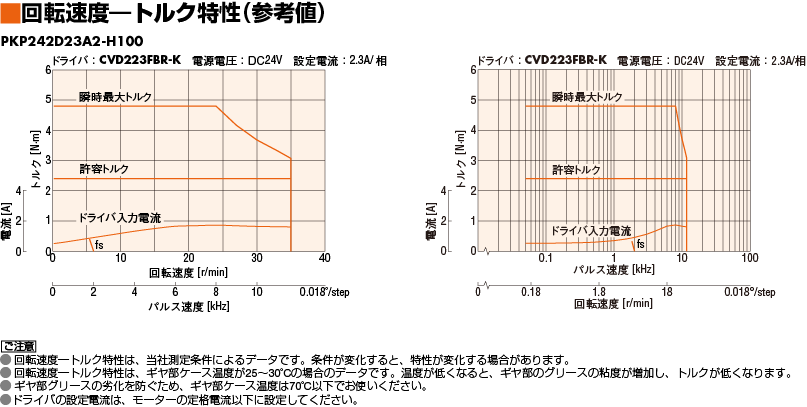

仕様

項目		仕様
使用環境（動作時）	周囲温度	−10～+50℃（凍結のないこと）薄型ハーモニックギヤードタイプは 0～+40℃（凍結のないこと）
	周囲湿度	85%以下（結露のないこと）
	雰囲気	腐食性ガス、塵埃のないこと。水、油などが直接かからないこと。
温度上昇		巻線温度上昇が80℃以下（当社測定条件による）
静止角度誤差^※1		±3分（±0.05°）［PKP21□、PKP242、PKP262は±5分（±0.083°）、 PK26□J、PK26□JDは±2分（±0.034°）］
シャフト振れ		0.05T.I.R.（mm）^{※4 ※5}
ラジアルプレイ^※2		0.025mm Max（荷重5N）［PKP203は荷重2.5N］
アキシアルプレイ^※3		0.075mm Max（荷重10N）［PKP203・PKP21□は荷重1N、PKP22□・PKP242・PKP262は荷重2.5N］
取付インローのシャフトに対する同心度		0.075T.I.R.（mm）^※4
取付面のシャフトに対する直角度		0.075T.I.R.（mm）^※4

※1: フルステップ、無負荷時の値です（負荷の大きさにより変化します）。
※2: ラジアルプレイ：モーターシャフトの先端に垂直方向の荷重5N（PKP203は荷重2.5N）をかけたときの、ラジアル方向のシャフト位置の変位量です。
※3: アキシアルプレイ：モーターシャフトに軸方向の荷重10N（PKP203・PKP21□は1N、PKP22□・PKP242・PKP262は2.5N）をかけたときの、軸方向のシャフト位置の変位量です。
※4: T.I.R.（Total Indicator Reading）：基準軸心を中心にして、測定部を1回転させた場合のダイヤルゲージの読みの全量を表します。
※5: PKP244Pは、0.025T.I.R.(mm)

出力軸側から見た場合の回転方向を表します。
標準タイプのモーター出力軸に対するギヤ出力軸の回転方向は、ギヤの種類や減速比によって異なります。下表でご確認ください。

タイプ名	減速比	モーター出力軸側から見た回転方向
TSギヤードタイプ	3.6、7.2、10	同方向
TSギヤードタイプ	20、30	逆方向
THギヤードタイプ取付角寸法28mm	7.2、10	逆方向
THギヤードタイプ取付角寸法28mm	20、30	同方向
THギヤードタイプ取付角寸法42mm、60mm、90mm	3.6、7.2、10	同方向
THギヤードタイプ取付角寸法42mm、60mm、90mm	20、30	逆方向
SHギヤードタイプ取付角寸法28mm	7.2、36	同方向
SHギヤードタイプ取付角寸法28mm	9、10、18	逆方向
SHギヤードタイプ取付角寸法42mm、60mm	3.6、7.2、9、10	同方向
SHギヤードタイプ取付角寸法42mm、60mm	18、36	逆方向
SHギヤードタイプ取付角寸法90mm	3.6、7.2、9、10、18	同方向
SHギヤードタイプ取付角寸法90mm	36	逆方向
CSギヤードタイプ	5、10、15、20	同方向
FCギヤードタイプ PSギヤードタイプ PNギヤードタイプ HPGギヤードタイプ	全減速比	同方向
ハーモニックギヤードタイプ	50、100	逆方向
