仕様

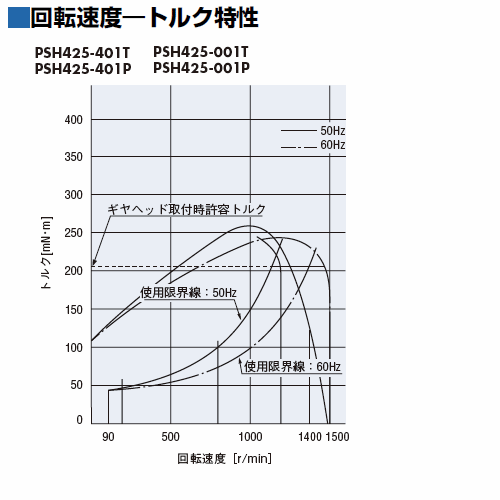

特性

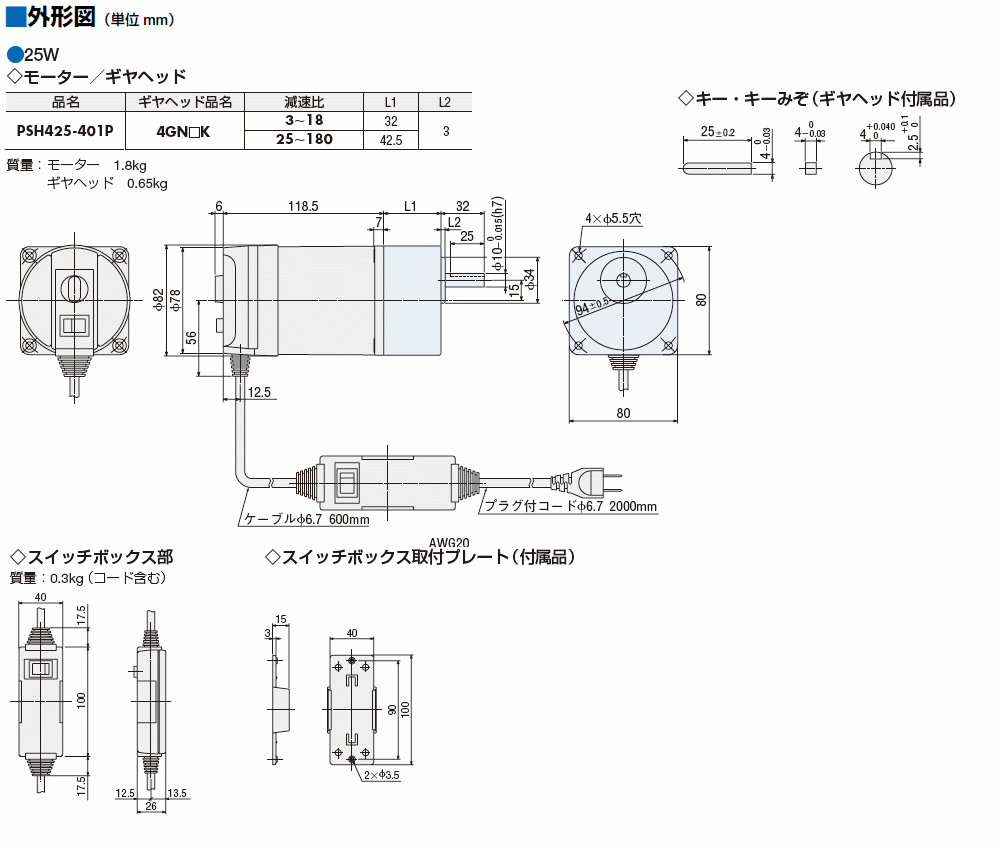

外形図
データダウンロード
その他仕様
一般仕様
| 項目 | 仕様 |
|---|---|
| 絶縁抵抗 | 常温常湿において定格運転後、ケーブルもしくはプラグ端子とモーターケース間をDC500 Vメガーで測定した値が100 MΩ以上あります。 |
| 絶縁耐圧 | 常温常湿において定格運転後、ケーブルもしくはプラグ端子とモーターケース間に50 Hzまたは60 Hz、AC1 kVを1分間印加しても異常を認めません。 |
| 温度上昇 | 常温常湿において無負荷定格運転後、温度計法にて外被温度上昇を測定した値が60 ℃以下です。 |
| 耐熱クラス | 120(E) |
| 過熱保護装置 | サーマルプロテクタ内蔵（自動復帰型） 開放：120±5 ℃ 復帰：77±15 ℃ |
| 使用周囲温度 | −10～+40 ℃（凍結のないこと） |
| 使用周囲湿度 | 85 %以下（結露のないこと） |
ギヤヘッドの許容ラジアル荷重・許容アキシアル荷重
| 品名 | 減速比 | 最大許容トルク N・m |
許容ラジアル荷重 N | 許容アキシアル荷重 N |
|
|---|---|---|---|---|---|
| シャフト先端から 10mm |
シャフト先端から 20mm |
||||
| 0GN□K | 3～180 | 1.0 | 20 | - | 15 |
| 2GN□K | 3～18 | 3.0 | 50 | 80 | 30 |
| 25～180 | 120 | 180 | |||
| 3GN□K | 3～18 | 5.0 | 80 | 120 | 40 |
| 25～180 | 150 | 250 | |||
| 4GN□K | 3～18 | 8.0 | 100 | 150 | 50 |
| 25～180 | 200 | 300 | |||
| 5GN□K | 3～18 | 10 | 250 | 350 | 100 |
| 25～180 | 300 | 450 | |||
| 5GE□S 5GU□KB 5GU□K |
3～9 | 20 | 400 | 500 | 150 |
| 12.5～18 | 450 | 600 | |||
| 25～180 | 500 | 700 | |||
| 5GU□KBH | 50～180 | 30 | 400 | 600 | 150 |
規格
有害物質
RoHS 指令（2011/65/EU,2015/863/EU）の規制値を超える物質（10物質）は含有していません。
当社製品の製品含有化学物質規制への対応についてはこちらからご確認ください。
