DC長寿命プロペラファン MDEシリーズ
T-MDE625-24L-G
ファン (セット品)
この製品は現在販売のご案内を終了しています
| 製品種別 | 品名 | 定価（WEBショップ価格） | 出荷日 |
|---|---|---|---|
| ファン (セット品) | T-MDE625-24L-G | 6,550円（5,560円） | 生産終了品（2024年3月31日 生産終了） |
付属品
- セット内容
ファン、フィンガーガード、取付用ねじ (M4×40 mm)
仕様

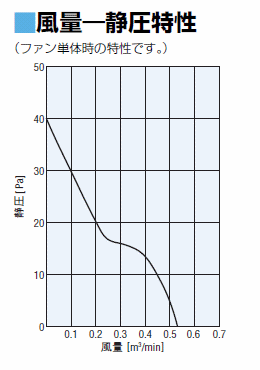

特性

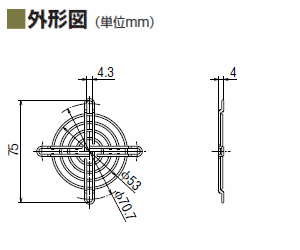

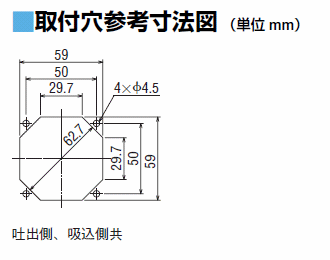

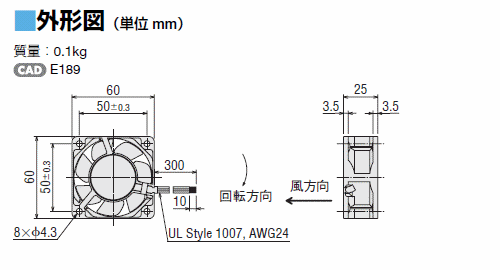

外形図
データダウンロード
その他仕様
一般仕様
| 項目 | 仕様 |
|---|---|
| 絶縁抵抗 | 常温常湿において連続運転後、コイルとケース間を測定した値。（詳細は以下の別表を参照） |
| 絶縁耐圧 | 常温常湿において連続運転後、コイルとケース間に50Hzまたは60Hz、AC500Vを1分間印加しても異常を認めません。 |
| 過熱保護装置 | 焼損防止回路を内蔵 |
| 使用周囲温度 | 凍結・結露しないこと。（詳細は以下の別表を参照） |
| 使用周囲湿度 | 結露しないこと。（詳細は以下の別表を参照） |
| 耐熱クラス | UL/CSA規格：105(A)、EN規格：120(E) |
絶縁抵抗、使用周囲温度、使用周囲湿度
| タイプ | 品名 | 絶縁抵抗 | 使用周囲温度 | 使用周囲湿度 |
|---|---|---|---|---|
| Sタイプ | MDS625H-24 | DC500Vメガーで測定した値が10MΩ以上 | −20～+60℃ | 85%以下 |
| MDS825H-24 | ||||
| MDS825YH-24 | 20～85% | |||
| MDS925H-24 | −20～+70℃ | 85%以下 | ||
| MDS1238H-24 | ||||
| MDS1751H-24 | ||||
| MDS1751FH-24 | ||||
| MDS420-12 | DC500Vメガーで測定した値が10MΩ以上 | −20～+70℃ | 20～85% | |
| MDS420-24 | ||||
| MDS515-12 | ||||
| MDS515-24 | ||||
| MDS625-24 | ||||
| MDS625Y-24 | ||||
| MDS825-24 | ||||
| MDS925-24 | ||||
| MDS1225Y-24 | ||||
| MDS1238-24 | 85%以下 | |||
| MDS1451-24 | −10～+60℃ | |||
| MDS1751-24 | DC250Vメガーで測定した値が10MΩ以上 | |||
| Aタイプ | MDA420-24L | DC500Vメガーで測定した値が10MΩ以上 | −20～+70℃ | 20～85% |
| MDA515-24L | ||||
| MDA625-24L | ||||
| MDA625Y-24L | ||||
| MDA825-24L | ||||
| MDA925-24L | ||||
| MDA1225-24L | ||||
| MDA1238-24L | ||||
| MDA1451-24L | −10～+60℃ | 85%以下 | ||
| MDA625-24 | DC250Vメガーで測定した値が10MΩ以上 | −10～+60℃ | 85%以下 | |
| MDA825-24 | ||||
| MDA925-24 | ||||
| MDA1225-24 | ||||
| MDA1238-24 | DC500Vメガーで測定した値が10MΩ以上 | −20～+70℃ | ||
| MDA1451-24 | −10～+60℃ | |||
| MDA1751-24 | ||||
| Eタイプ | MDE625-24L | DC500Vメガーで測定した値が10MΩ以上 | −20～+70℃ | 85%以下 |
| MDE825Y-24L | 20～85% | |||
| MDE925Y-24L | ||||
| MDE1225-24L | DC250Vメガーで測定した値が10MΩ以上 | −10～+60℃ | 85%以下 | |
| MDE1238Y-24L | DC500Vメガーで測定した値が10MΩ以上 | −20～+70℃ | 20～85% | |
| MDE1451-24L2 | −10～+60℃ | 85%以下 | ||
| MDE1751-24L | −20～+70℃ | |||
| MDE1751F-24L | ||||
| Vタイプ | MDV420-24S | DC500Vメガーで測定した値が10MΩ以上 | −20～+70℃ | 20～85% |
| MDV515-24S | ||||
| MDV625-24S | 85%以下 | |||
| MDV825-24S | ||||
| MDV825Y-24S | 20～85% | |||
| MDV925-24S | 85%以下 | |||
| MDV1225-24S | 20～85% | |||
| MDV1238-24S | 85%以下 | |||
| Pタイプ | MDP825-24L | DC500Vメガーで測定した値が10MΩ以上 | −20～+70℃ | 85%以下 |
| MDP925-24L | ||||
| MDP925Y-24L | 20～85% | |||
| MDP1238-24L | 85%以下 |
停止センサの仕様
通電中にファンモーターの回転が停止するとセンサ信号を出力します。
センサ仕様
| センサ動作時 | 拘束時 |
|---|---|
| 出力形式 | オープンコレクタ出力 |
| 出力状態 | 回転時：Lレベル（内部トランジスタON） 拘束時：Hレベル（内部トランジスタOFF） |
| 最大定格 | 最大印加電圧：DC27.6V以下 最大流入電流：5mA以下 |
| 遅延機能 | なし（ファンモーターが起動するときにセンサ検出を回避する場合は外部に遅延回路が必要です。遅延時間は1秒以上としてください。） |
センサ出力回路接続例
