グリップコンベヤ（サイドコンベヤ）の速度調整事例

2本のベルトを等速で運転したい

動画で装置の動きを見る

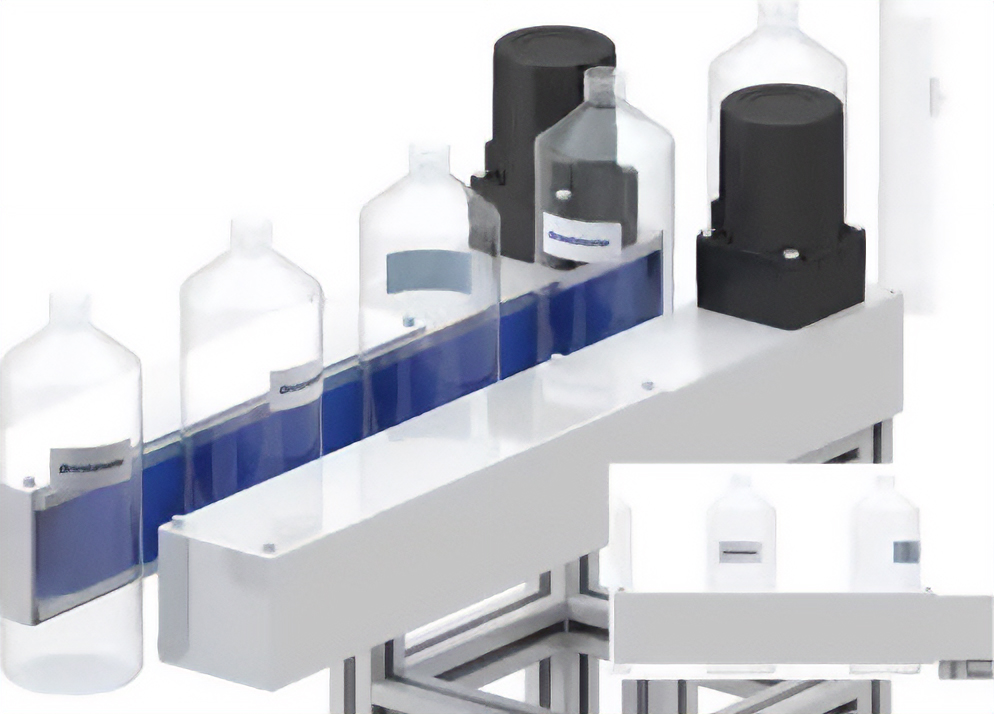

従来の装置

2台の三相インダクションモーターで2つのコンベヤを駆動し、円筒状（ビンやペットボトルなど）のワークを挟み込み搬送（速度制御にはインバータを使用）

用途

ワークへの印字、ラベル貼り

従来の問題点

• ベルトに速度差が生じるとワークが回転してしまい、印字・ラベル貼り付け位置がバラつく
• 三相インダクションモーターをインバータで調整しているが、微妙な速度調整が難しい

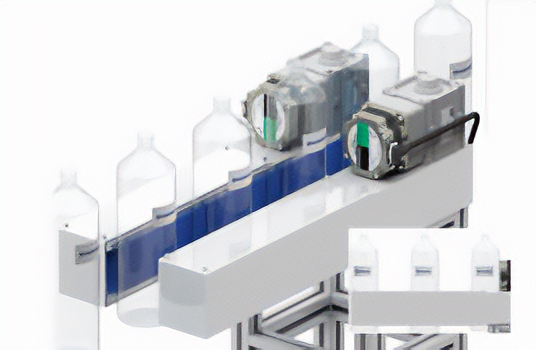

ブラシレスモーター BMUシリーズ
デジタル設定と優れた速度安定性で等速運転を実現

ブラシレスモーターBMUシリーズを採用することにより、微細な速度設定と速度変動が少ない安定した運転が実現します。ベルトの速度差を簡単になくすことができ、ワークの品質が向上します。

具体的なアプリケーション例

動画で装置の動きを見る

優れた速度安定性

速度変動率（対負荷）は±0.2％^※1です。
例えば3000r/min設定時のモーター軸上の速度幅は±6r/min。1/20のギヤを使用した場合は±0.3r/minです。

複数軸の速度同期が簡単に図れるほか、重量が異なる多品種のワークを流しても、安定した運転が可能です。

デジタルによる微細な速度設定

速度を1r/min単位で細かくデジタル設定^※2できます。
2軸の速度を正確に設定できます。

※1

三相インダクションモーターとインバータを組み合わせた場合は-15％（参考値）

※2

コンベヤの速度（m/sec）での速度表示や設定も可能
