Q.ステッピングモーター（αSTEPを含む）にノイズ対策をしたいのですが、どのような方法がありますか？

A.

ノイズは制御モーターの誤動作・位置ずれ等の原因となります。必要に応じてノイズ対策をしてください。
基本的なノイズ対策としては、優先順位が高い順に以下の方法が有効です。

ノイズ発生源を抑える
ノイズが伝達されにくい環境にする
ノイズ受け側の耐量を上げる

詳細

ノイズ発生源を抑える
発生源ごとに、ノイズレベルを下げる対策をとります。
- PE端子またはFG端子を接地する
- ノイズを吸収する機器を接続する
- ノイズフィルタ

  ^{（※オリムベクスタ株式会社のサイトへ移動します）}

  電源ラインのノイズを低減します。
- サージ電圧吸収用CR回路
- 電源ラインのノイズを低減します。
- リレー接点のサージノイズを低減します。
ノイズが伝達されにくい環境にする
- 動力線と信号線を分ける
- ケーブル長を短くする
- ノイズ源を離す
- ドレイン線付きの信号ケーブルを使用する
  ドレイン線で接地することで、耐ノイズ性が向上します。
  ドレイン線に端子を圧着した専用信号ケーブル（別売）^※をご用意しています。
  - ※ 詳しくはお問い合わせください。

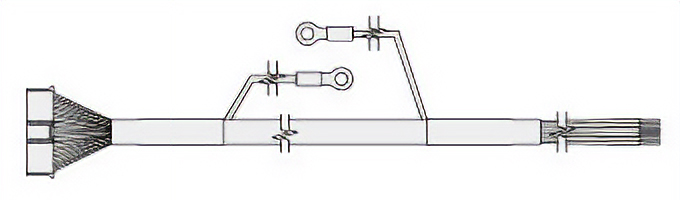

ドレイン線付信号ケーブル
- パルスラインをツイストペアにする
  ツイストペアにすることで、外部から加わる磁力線の影響で発生する電圧（ノイズ）を相殺することができます。

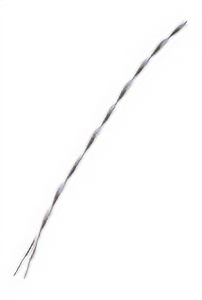

- - ツイストペア線

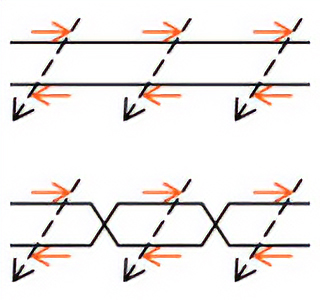

- - 平行線の場合
    発生電圧が同方向のため、加算される
  - ツイストペアの場合
    発生電圧が相殺される
ノイズ受け側の耐量を上げる
- ラインドライバ出力
  ラインドライバ出力とは、専用ICを使いふたつの信号出力の電圧差でON/OFFする通信形態です。

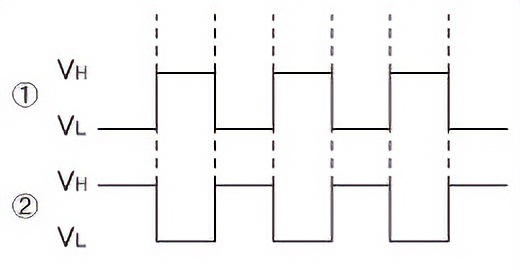

  ラインドライバ出力

  電圧の差を見てON/OFFを判断するため、ノイズの影響を受けにくくなります。
  一部シリーズでラインドライバ出力との配線を紹介しています。

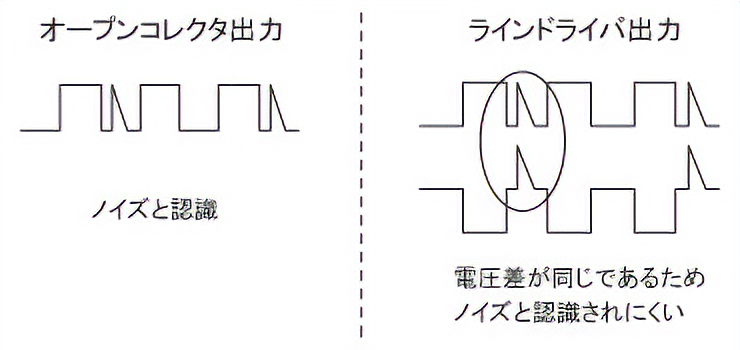

  オープンコレクタとラインドライバのノイズの影響
  - ※ ラインドライバ出力とオープンコレクタ出力の違いについては、「おしえて！照代さん」でご紹介しています。
- パルス出力変換器を使用する
  オープンコレクタ出力をラインドライバ出力に変換する回路です。
  パルス発振ユニット（コントローラ）がオープンコレクタ出力であっても、この変換器を介在させることでラインドライバ出力に変換でき、耐ノイズ性が向上します。
  - ※ パルス出力変換器（別売）についての詳細は、お問い合わせください。
