Q.AZシリーズでサポートソフト MEXE02を使用して、パラメータのモーター・機構（座標/JOG/原点復帰）設定にある「初期座標生成・ラウンド設定範囲」の値を変更したのですが、電源再投入後、ラウンド設定異常のアラームが出てしまいました。なぜですか？

A.

「初期座標生成・ラウンド設定範囲」で設定できる値は、以下2つの計算式に当てはめたときに、整数であることが必要です。この条件に合わない値を入力した場合は、ラウンド設定異常のアラームが発生します。

条件1

\(\begin{align}&\frac{1,800^{\ast 1}}{ \text{ラウンド設定範囲}^{\ast 2}}&=\text{整数であること}\end{align}\)

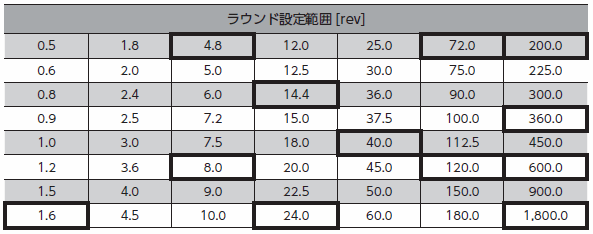

条件1から、設定できる値は以下の表の数字のみとなります。

条件2

\(\begin{align}\text{ラウンド設定範囲} \times \text{分解能} = \text{ラウンド設定範囲} \times \frac{\text{電子ギヤB}}{ \text{電子ギヤA}}\times 1,000=\text{整数であること}\end{align}\)

技術サポートツール
WEB上でお客様の条件を入力していただくだけで、ラウンド機能の使用可否の判定を簡単におこなえます。
また可否判定と同時に、「電子ギヤ」と「ラウンド設定範囲」の設定値を自動算出します。

製品カテゴリ： αSTEP、電動アクチュエータ
機種・シリーズ： AZシリーズ、電動アクチュエータ AZシリーズ搭載
内容：使用方法・設定方法、異常・トラブル
FAQ No.： 311
