Q.αSTEPおよび、ステッピングモーターに動作パルスを入力するとき、モーターはパルスの立ち上がりで動作しますか？それとも立ち下がりで動作しますか？

パルスの入力とモーター動作のタイミングは、シリーズにより異なります。
下の表を参照してください。

右上の図のように、パルスは矩形波です。
また、当社ドライバは通常、負論理（モーター停止時にフォトカプラがOFF）で動作します。

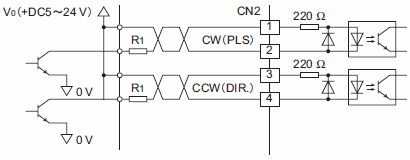

＜CRKシリーズの例＞

上の図のように、動作パルスを入力するとオープンコレクタが導通し、フォトカプラに電圧がかかります。

• ※ ARシリーズでは正論理にパラメータを変更できます。
