Q.ステッピングモーターで、JOG運転の指令（+JOG、-JOG、FW-JOG-P、RV-JOG-Pなど）をONにしてもモーターが連続運転しない（動かない）のですが、なぜですか？

A.

JOG運転は、「JOG移動量」パラメータに設定した移動量だけ位置決めする機能です。
従って、連続運転はできません。
連続運転をおこなう場合には、連続運転を開始する信号（FWD入力、RVS入力）を入力してください。

ご注意
AZシリーズの場合、JOG運転および連続運転に対応する、入出力信号の名称が異なります。
AZシリーズを使用されている場合は、以下のFAQをご参照ください。

AZシリーズ以外のステッピングモーターについては、以下をご覧ください。

JOG運転（+JOG入力、-JOG入力）
JOG運転とは、「JOG移動量」パラメータに設定した移動量だけ位置決め運転する機能です。
+JOG入力をONにすると+方向、-JOG入力をONにすると-方向へJOG運転をおこないます。
位置を微調整するときなどに便利な機能です。

関連するパラメータ

MEXE02 ツリー表示	パラメータ名	内容	初期値
運転	JOG移動量	JOG運転の移動量を設定します。【設定範囲】 1～8,388,607 step	1
	JOG運転速度	JOG運転の運転速度を設定します。【設定範囲】 1～1,000,000 Hz	1000
	JOG加減速	JOG運転の加減速レート（加減速時間）を設定します。【設定範囲】 1～1,000,000（1=0.001 ms/kHz または 1=0.001 s）	1000
	JOG起動速度	JOG運転の起動速度を設定します。【設定範囲】 0～1,000,000 Hz	500

運転イメージ

連続運転（FWD入力、RVS入力）
FWD入力またはRVS入力がONになっている間、モーターは連続して運転します。
FWD入力、RVS入力ともに、選択されている運転データNo.の運転速度で運転します。

関連する運転データ

MEXE02 ツリー表示	項目	内容	初期値
運転データ	運転速度	連続運転の運転速度を設定します。【設定範囲】 1～1,000,000 Hz	1000
	加速	連続運転の加速レート（加速時間）を設定します。【設定範囲】 1～1,000,000（1=0.001 ms/kHz または 1=0.001 s）	1000
	減速	連続運転の減速レート（減速時間）を設定します。【設定範囲】 0～1,000,000（1=0.001 ms/kHz または 1=0.001 s）	1000

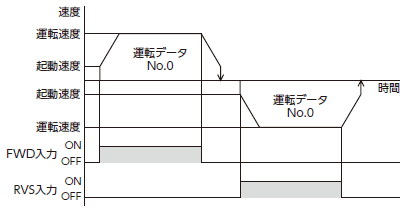

運転イメージ

製品カテゴリ： αSTEP 、ステッピングモーター、電動アクチュエータ
機種・シリーズ： ARシリーズ、RKⅡシリーズ、PKAシリーズ、電動アクチュエータ ARシリーズ搭載、電動アクチュエータ RKⅡシリーズ搭載
内容：使用方法・設定方法
FAQ No.： 434
