Q.AZシリーズで、FW-JOG-PやRV-JOG-P入力をONしても、モーターが連続動作しない（動かない）のですが、なぜですか？

A.

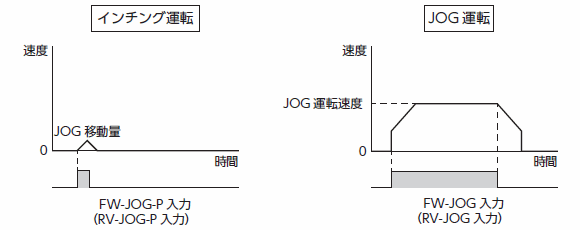

FW-JOG-PまたはRV-JOG-Pは、"設定した移動量だけ位置決めする"、インチング運転用の信号です。そのため、連続運転はおこなえません。（移動量の初期値は1stepのため、動いていないように見えることもあります。）

連続運転をおこなう場合には、FW-JOGまたはRV-JOGをご使用ください。

連続運転動作に関連する運転については、以下の表をご確認ください。

名称	信号名	動作
インチング運転	FW-JOG-P RV-JOG-P	信号をOFFからONにすると、1step（初期値）の位置決め運転をおこないます。
JOG運転	FW-JOG RV-JOG	信号がONになっている間、（JOG）運転速度の速度でモーターが一方向へ連続運転をおこないます。
高速JOG運転	FW-JOG-H RV-JOG-H	信号がONになっている間、（JOG）運転速度（高）の速度でモーターが一方向へ高速の連続運転をおこないます。
複合JOG運転	FW-JOG-C RV-JOG-C	信号がONになっている間、「インチング運転」→「JOG運転」→「高速JOG運転」の順に運転が遷移します。
連続運転	FW-POS RV-POS	信号がONになっている間、モーターは選択されている運転データNo.の運転速度で連続運転します。
速度制御運転	FW-SPD RV-SPD	信号がONになっている間、モーターは選択されている運転データNo.の運転速度で連続運転します。（連続運転と基本的に同じですが、押し当て状態のアラームになる条件が異なります。）
速度制御押し当て運転	FW-JOG-PSH RV-JOG-PSH	信号がONになっている間、モーターは選択されている運転データNo.の運転速度で連続運転します。（連続運転と基本的に同じですが、押し当て状態でアラームにならず一定のトルクで加圧し続けます。）

製品カテゴリ：ステッピングモーター、電動アクチュエータ
機種・シリーズ： AZシリーズ、電動アクチュエータ AZシリーズ搭載
内容：異常・トラブル
FAQ No.： 466
