Q.NETC02-CCを使用し、命令選択方式で複数のデータを同時に書き換えたい場合、どのようにすればいいですか?
4つのデータを同時に書き込む場合を例に、ご説明します。
説明中で使用している、リモートレジスタおよびリモートI/Oの表は、技術サポートツールの「NETC02-CC用アドレス算出」の画面を参照しています。
-

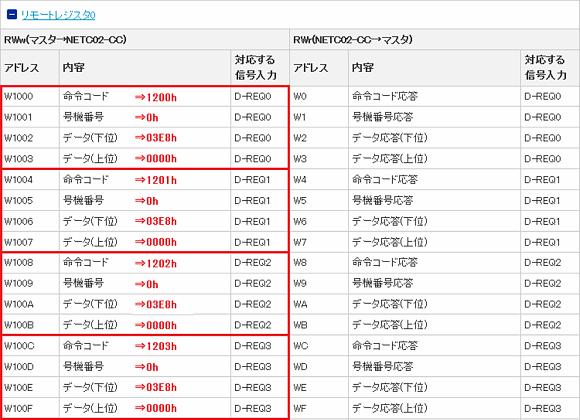

リモートレジスタに、命令コード、号機番号、データ(下位)、データ(上位)を設定します
【設定例 : AZシリーズでNo.0~3の位置データ4つを同時に書き込む場合】
命令コードに、No.0~3の位置データのアドレス(1200h~1203h)をセットします。
続けて、号機番号に0号機(0h)をセットし、データに設定したいデータをセットします。
この例では、位置のデータを1000step(3E8h)としています。 -

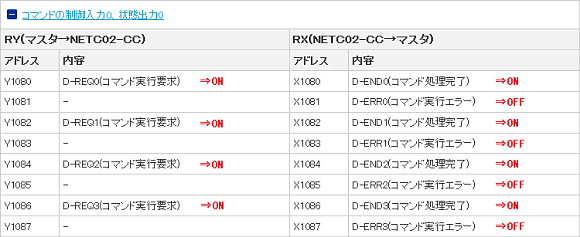

各リモートレジスタに対応したリモートI/Oの、D-REQを同時にONします
D-REQがONになると、D-ENDもONになります。
また、正常にデータが書き込まれたときは、D-ERRはOFFとなります。 -

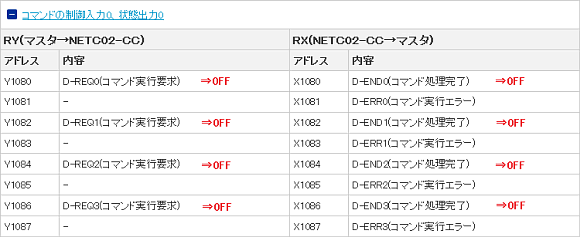

D-ENDがONになっているのを確認し、D-REQをOFFします
D-REQがOFFになると、D-ENDもOFFになります。
続けてデータを書き換える場合は、1.~3.を繰り返してください。
一度に書き換えられるデータの上限について
一度に書き換えられるデータの数は、拡張サイクリック設定によって異なります。
詳しくは、下表をご参照ください。
拡張サイクリック設定 | リモートレジスタの数※ | 一度に書き換えられるデータの数 |
---|---|---|
2倍 | 32 | 8 |
4倍 | 64 | 16 |
8倍 | 128 | 32 |
- ※ 1つのデータにつき、命令コード、号機番号、データ(下位)、データ(上位)、の4つのリモートレジスタが必要です。
