Q.NETC02-CCを使用しています。命令選択方式でデータを書き込むにはどうしたらいいですか？

上位PLCからドライバへのデータの書き込みは、以下の手順でおこないます。

①

NETC02-CCにデータをセットする

②

セットしたデータをドライバへ書き込む

③

書き込みを終了する

以上の流れについて、次の条件を元に、詳しい手順をご説明します。

• 使用する製品

  AZシリーズ

• 号機番号

  0号機

• 運転データNo.0の位置データ

  1000step

説明に使用しているリモートI/Oとリモートレジスタの表は、技術サポートツールの「NETC02-CC用アドレス算出」の画面を参照しています。

① NETC02-CCにデータをセットする

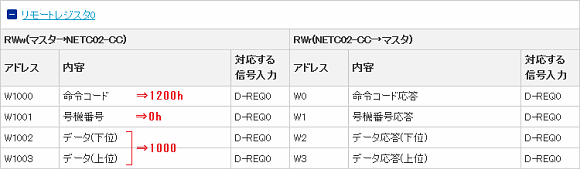

リモートレジスタの命令コード・号機番号・データ（上位）・データ（下位）に値をセットします。
命令コードは1200h（位置No.0）、号機番号は0h（0号機）です。データには1000（1000step）をセットします。

② セットしたデータをドライバへ書き込む

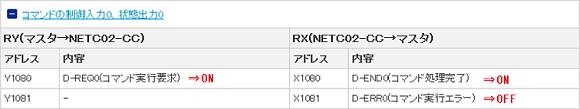

リモートI/OのD-REQ入力をONして、ドライバへの書き込みを実行します。

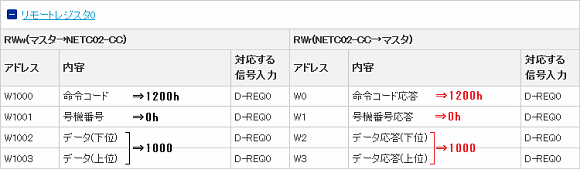

D-REQ0をONすると、D-END0出力がONになります。同時に、リモートレジスタのRWrに値が反映されます。

このとき、D-ERRの状態がOFFのままであることも確認してください。
エラーが発生すると、D-ENDがONになると同時に、D-ERRもONになります。

③ 書き込みを終了する

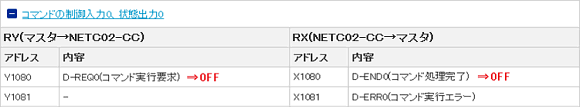

②でD-ENDのONを確認したら、D-REQ入力をOFFにしてください。
続けてD-ENDがOFFとなり、書き込み終了です。

再度データを書きこむ場合は、①～③の手順を繰り返してください。

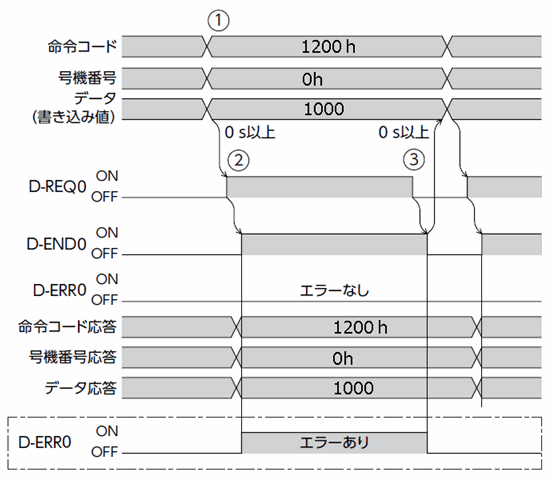

上記手順でのタイミングチャート
