Q.NETC02-CCを使用しています。命令選択方式で検出位置（フィードバック位置）をモニタするにはどうすればいいですか？

検出位置（フィードバック位置）のモニタ方法について、号機番号0のAZシリーズを例として、手順をご説明します。
説明に使用しているリモートI/Oとリモートレジスタの表は、技術サポートツールの「NETC02-CC用アドレス算出」の画面を参照しています。

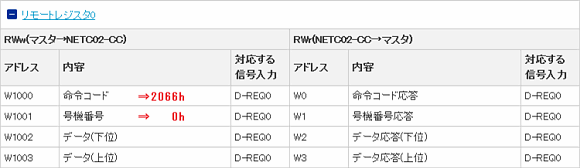

① リモートレジスタの命令コードと号機番号に値をセットします
命令コードは2066h（検出位置）、号機番号は0h（0号機）です。

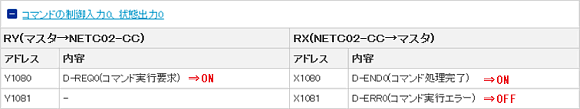

② リモートI/OのD-REQ入力をONして、モニタ開始を要求します
D-REQ0をONすると、D-END0出力がONになります。このとき、D-ERRの状態がOFFのままであることも確認してください。（エラーが発生すると、D-ENDがONになると同時に、D-ERRもONになります。）

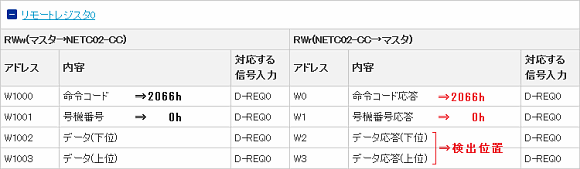

③ モニタした値が、リモートレジスタのデータ応答に格納されます
D-REQ0をONにしている間、モニタが継続され、データ応答の値が更新されます。
D-REQ0をOFFにすると、モニタが停止します。

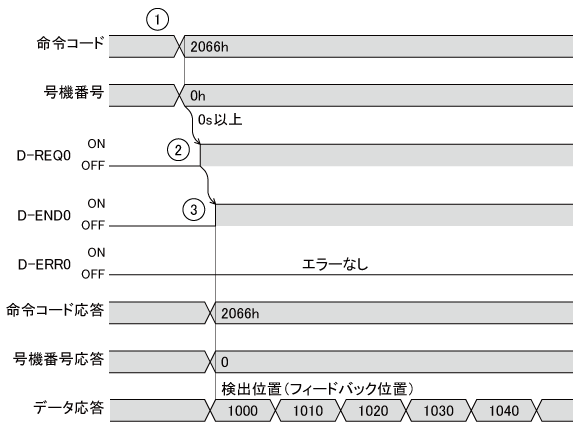

上記手順でのタイミングチャート
