Q.NETC02-CCを使用しています。命令固定方式でデータを書き込むにはどうしたらいいですか？

上位PLCからドライバへのデータの書き込みは、以下の手順でおこないます。

①

NETC02-CCにデータをセットする

②

セットしたデータをドライバへ書き込む

③

続けてデータをセットする

以上の流れについて、次の条件を元に、詳しい手順をご説明します。

• リモートレジスタの配置設定

  4ワード配置

• 使用する製品

  AZシリーズ

• 号機番号

  0号機

• 運転データNo.0の位置データ

  1000step

説明に使用しているリモートI/Oとリモートレジスタの表は、技術サポートツールの「NETC02-CC用アドレス算出」の画面を参照しています。

① NETC02-CCにデータをセットする

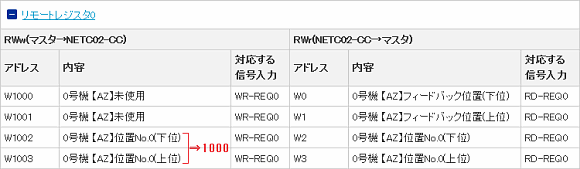

リモートレジスタのデータに1000（1000step）をセットします。

② セットしたデータをドライバへ書き込む

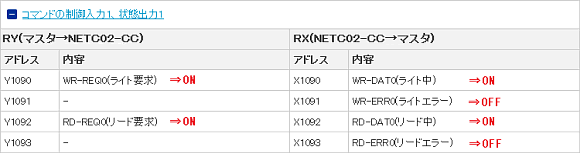

リモートI/OのWR-REQ入力（ライト要求）とRD-REQ入力（リード要求）をONにします。
WR-REQ0をONすると、①でセットした値の書き込みがおこなわれます。

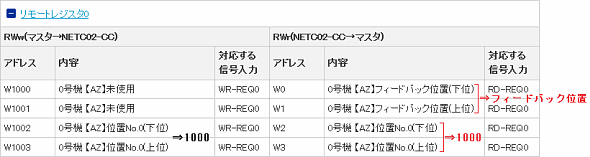

RD-REQ0をONすると、書き込んだデータの読み出しと検出位置（フィードバック位置）のモニタが始まります。

このとき、WR-ERR（RD-ERR）の状態がOFFのままであることも確認してください。
エラーが発生すると、WR-DAT（RD-DAT）がONになると同時に、WR-ERR（RD-ERR）もONになります。

③ 続けてデータをセットする
再度データを書き込む場合、WR-REQ入力はONのまま、続けてデータをセットすると、値が即時に書き込まれます。

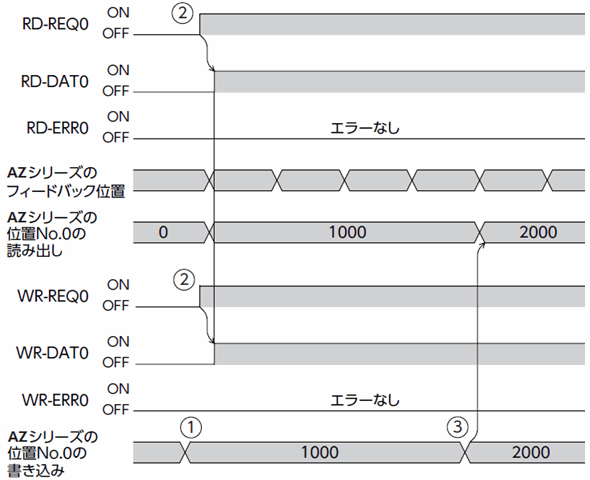

上記手順でのタイミングチャート
