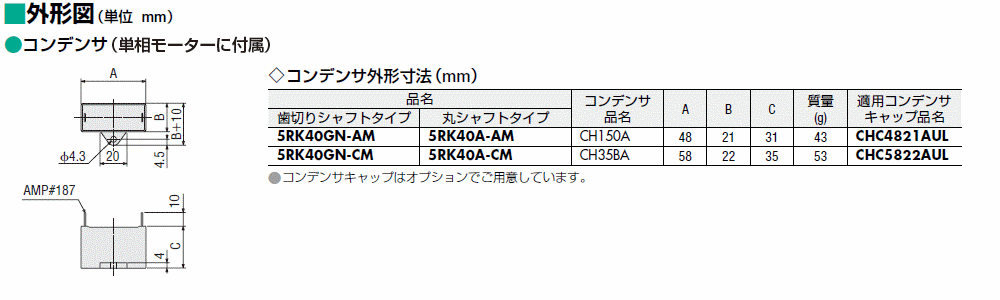

コンデンサ

コンデンサ

データダウンロード

その他仕様

一般仕様

項目	仕様
絶縁抵抗	常温常湿において定格運転後、コイルとケース間をDC500 Vメガーで測定した値が100 MΩ以上あります。
絶縁耐圧	常温常湿において定格運転後、コイルとケース間に50 Hzまたは60 Hz、AC1.5 kVを1分間印加しても異常を認めません。
温度上昇	常温常湿において定格運転後、温度計法で外被温度上昇を測定した値が60 ℃以下（60 W、90 Wタイプは50 ℃以下）です。
耐熱クラス	120（E）
使用周囲温度	−10 ～ +50 ℃（凍結のないこと）
使用周囲湿度	85 %以下（結露のないこと）

ギヤヘッドの許容ラジアル荷重・許容アキシアル荷重

品名	減速比	最大許容トルク N・m	許容ラジアル荷重 N		許容アキシアル荷重 N
			シャフト先端から 10mm	シャフト先端から 20mm
0GN□K	3～180	1.0	20	-	15
2GN□K	3～18	3.0	50	80	30
	25～180		120	180
3GN□K	3～18	5.0	80	120	40
	25～180		150	250
4GN□K	3～18	8.0	100	150	50
	25～180		200	300
5GN□K	3～18	10	250	350	100
	25～180		300	450
5GE□S 5GU□KB 5GU□K	3～9	20	400	500	150
	12.5～18		450	600
	25～180		500	700
5GU□KBH	50～180	30	400	600	150

システム構成

関連製品

ブレーキパック

製品	特徴	定価
SB50Wシリーズ	特徴	1台でモーターの瞬時停止・正逆転・ ブレーキ制御のすべてを可能にした、ブレーキパックです。 サーマルプロテクタオープン検出機能により、 装置の安全性をアップします。 また、外部信号によるアラームリセットが可能となり、 使いやすくなりました。 ワイド電圧（100V-230V）対応 48mm×48mmのDINサイズ 安全規格対応 1W～90Wのモーターに対応 シンク/ソースロジック切り替えが可能	定価	12,100円
