ブラシレスモーター
BLUシリーズ
BLU220A-20

代替品情報 まとめて印刷

  • BLU220A-20

    ギヤヘッド/モーター/回路

製品種別
品 名
定 価
(WEBショップ価格)
出荷日
ギヤヘッド/モーター/回路
BLU220A-20
40,800円
(34,680円)
生産終了品
(2015年4月1日 生産終了)

仕様・特性

仕様の見方についてはこちらをご覧ください。
  • cULus
  • CE
取付角寸法
60mm
定格出力(連続)
20W
シャフト/ギヤタイプ
平行軸ギヤヘッド GFSギヤ
シャフト材質
減速比
20
モータータイプ
ケーブルタイプ
電源入力 定格電圧
単相100-115V
電源入力 電圧許容範囲
±10%
電源入力 定格周波数
50/60Hz
電源入力 周波数許容範囲
±5%
電源入力 定格入力電流
0.95A
電源入力 最大入力電流
1.55A
定格トルク(モーター軸)
0.1N・m
起動トルク(モーター軸)
0.12N・m ※
許容トルク
1.8N・m
定格回転速度(モーター軸)
2000r/min
速度制御範囲
5-100r/min
許容慣性モーメントJ
200×10-4kg・m2
許容慣性モーメントJ(瞬時停止または瞬時正逆運転をおこなう場合)
24.8×10-4kg・m2
ローター慣性モーメントJ
0.087×10-4kg・m2
速度変動率(対負荷)
±0.5%以下:条件 0~定格トルク、定格回転速度、定格電圧、常温
速度変動率(対電圧)
±0.5%以下:条件 定格電圧±10%、定格回転速度、無負荷、常温
速度変動率(対温度)
±0.5%以下:条件 使用周囲温度0~+40℃、定格回転速度、無負荷、定格電圧
回転速度設定方法
フロントパネルの速度設定器
加速時間・減速時間
0.5~10秒:2000r/min無負荷時(ただし、負荷の大きさにより変化することがあります。)
フロントパネル裏の加速時間・減速時間設定器で共通設定
保護機能
次の保護機能が動作したときにモーターが自然停止し、アラーム出力をOFFにします。
過負荷保護機能が動作したときは、ドライバのアラームLEDが点滅します。他の保護機能が動作したときは、点灯します。
・過負荷保護機能:モーターに定格トルクを超える負荷が約5秒以上加わったとき
・過電圧保護機能:ドライバに印加される電源電圧がAC115VまたはAC230Vを約20%以上超えたとき
           巻き下げ負荷運転や許容負荷慣性を超える負荷を駆動したとき
・モーターセンサエラー:モーターケーブル内のセンサ線が断線したとき
・不足電圧保護機能:ドライバに印加される電源電圧がAC100VまたはAC200Vを約30%以上下回ったとき
・過速度保護機能:モーターの回転速度が2500r/minを超える異常な速度になったとき
最大延長距離
モーター・ドライバ間 10.5m(オプション 延長ケーブルCC10AXU使用時)
時間定格
連続
モーター部 質量
1.0kg(ギヤヘッド含む)
回路部 質量
0.4kg
※ 起動トルクの使用時間は約5秒以内です。

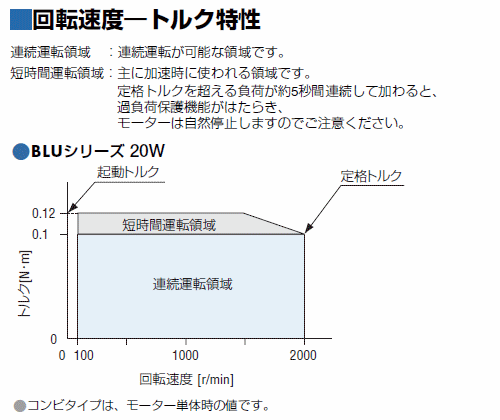

  • 回転速度-トルク特性

    回転速度-トルク特性 特性図を拡大する

構成品

ギヤヘッド/モーター/回路
BLUM220-GFS(モーター)
GFS2G20(ギヤヘッド)
BLUD20A(回路)

付属品

モーター、回路、ギヤヘッド、電源ケーブル、回路用取付ねじ、短絡片、取付用ねじ、平行キー、取扱説明書

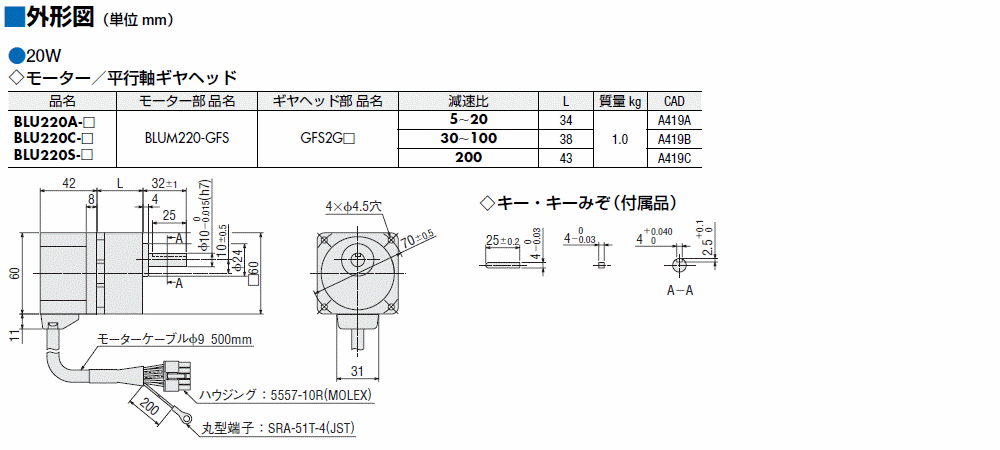

外形図

  • モーター/ギヤヘッド

    モーター/ギヤヘッド 外形図を拡大する

  • 回路

    回路 外形図を拡大する

データダウンロード

・3D CADについては、提携先のweb2CADサイトへリンクするものがあります。使用方法については、 こちら をご確認ください。
・カタログ、取扱説明書、資料のダウンロードはログイン不要です。CADデータダウンロードはログインをお願いします。

取扱説明書
日本語
BLUシリーズ
英語
BLU Series
資料
仕様/特性図/外形図/接続と運転
取り付けについて

その他仕様

共通仕様

項目 仕様
回転速度設定方法 フロントパネルの速度設定器
加速時間・減速時間 0.5~10秒:2000r/min無負荷時(ただし、負荷の大きさにより変化することがあります。)
フロントパネル裏の加速時間・減速時間設定器で共通設定
入力信号 フォトカプラ入力方式(強化絶縁フォトカプラ) 入力抵抗2.4kΩ 内部電源電圧DC14V±10%
内部電源で動作
CW入力、CCW入力に共通
シンクロジック/ソースロジック選択…選択スイッチにより切り替え可能:出荷時設定 シンクロジック
出力信号 オープンコレクタ出力(強化絶縁フォトカプラ) 外部電源で動作 使用条件 DC4.5~26.4V 0.5~10mA
アラーム出力、スピード出力に共通
保護機能 次の保護機能が動作したときにモーターが自然停止し、アラーム出力をOFFにします。
過負荷保護機能が動作したときは、ドライバのアラームLEDが点滅します。他の保護機能が動作したときは、点灯します。
・過負荷保護機能:

モーターに定格トルクを超える負荷が約5秒以上加わったとき

・過電圧保護機能:

ドライバに印加される電源電圧がAC115VまたはAC230Vを約20%以上超えたとき
巻き下げ負荷運転や許容負荷慣性を超える負荷を駆動したとき

・モーターセンサエラー:

モーターケーブル内のセンサ線が断線したとき

・不足電圧保護機能:

ドライバに印加される電源電圧がAC100VまたはAC200Vを約30%以上下回ったとき

・過速度保護機能:

モーターの回転速度が2500r/minを超える異常な速度になったとき

最大延長距離 モーター・ドライバ間 10.5m(オプション 接続ケーブル使用時)
時間定格 連続

BLUシリーズは巻き下げ負荷運転のように、負荷側からモーター側が回されるような用途ではモーターの速度制御ができません。
許容負荷慣性の値を超える負荷を駆動した場合や、巻き下げ負荷運転では、過電圧保護機能がはたらきモーターを自然停止させます。


一般仕様

項目 モーター部 ドライバ部
絶縁抵抗 常温常湿において連続運転後、コイルとケース間をDC500Vメガーで測定した値が 100MΩ 以上あります。 常温常湿において連続運転後、電源端子と保護接地端子間、電源端子と信号入出力端子間をDC500Vメガーで測定した値が100MΩ以上あります。
絶縁耐圧 常温常湿において連続運転後、コイルとケース間に50Hz、AC1.5kVを1分間印加しても異常を認めません。 常温常湿において連続運転後、電源端子と保護接地端子間に50Hz、AC1.8kV、電源端子と信号入出力端子間に50Hz、AC3kVを1分間印加しても異常を認めません。
温度上昇 常温常湿において連続運転後、熱電対法でコイルの温度上昇を測定した値が60℃以下、ケース表面の温度上昇を測定した値が50℃以下※1です。
使用環境 周囲温度 UL、CSA規格0~+40℃(凍結のないこと)
EN規格0~+50℃(凍結のないこと)
0~+40℃(凍結のないこと)
周囲湿度 85%以下(結露のないこと)
標高 海抜1000m以下
雰囲気 腐食性ガス、塵埃のないこと、放射性物質、磁場、真空などの特殊環境での使用は不可
振動 連続的な振動や過度の衝撃が加わらないことJIS C 60068-2-6正弦波振動試験方法に準拠
周波数範囲:10~55Hz、片振幅:0.15mm 掃引方向:3方向(X、Y、Z) 掃引回数:20回
保存環境※2 周囲温度 −25~+70℃(凍結のないこと)
周囲湿度 85%以下(結露のないこと)
標高 海抜3000m以下
耐熱クラス UL/CSA規格:105(A)、EN規格:120(E)
保護等級 IP65(丸シャフトタイプの取付面、コネクタ部を除く) IP10
※1

丸シャフトタイプは、モーターケース表面温度が90℃以下になるように、以下のサイズの放熱板(材質:アルミニウム)に取り付けてください。
20Wタイプ:135×135mm 厚さ5mm
40Wタイプ:165×165mm 厚さ5mm
90Wタイプ:200×200mm 厚さ5mm

※2

保存環境は、輸送中を含めた短期間の値です。

ご注意

  • モーターとドライバを接続した状態では、絶縁抵抗測定、耐圧試験をおこなわないでください。

許容ラジアル荷重・許容アキシアル荷重

コンビタイプ・平行軸ギヤヘッド

品名 減速比 許容ラジアル荷重 許容アキシアル荷重
N
シャフト先端から 10mm
N
シャフト先端から 20mm
N
BLU220-□ 5 100 150 40
10、15、20 150 200
30、50、100、200 200 300
BLU440-□ 5 200 250 100
10、15、20 300 350
30、50、100、200 450 550
BLU590-□ 5 300 400 150
10、15、20 400 500
30、50、100、200 500 650

ラジアル荷重_アキシアル荷重

コンビタイプ・中空軸フラットギヤヘッド

品名 減速比 許容ラジアル荷重 許容アキシアル荷重
N
ギヤヘッド取付面から10mm
N
ギヤヘッド取付面から20mm
N
BLU220-□FR 5、10 450 370 200
15、20、30、50、100、200 500 400
BLU440-□FR 5、10 800 660 400
15、20、30、50、100、200 1200 1000
BLU590-□FR 5、10 900 770 500
15、20 1300 1110
30、50、100、200 1500 1280

ラジアル荷重_アキシアル荷重

丸シャフトタイプ

品名 許容ラジアル荷重 許容アキシアル荷重
シャフト先端から10mm
N
シャフト先端から20mm
N
BLU220-A 70 100 モーター質量の半分以下
BLU440-A 120 140
BLU590-A 160 170

規格

製品適用規格認定機関
モーター UL 60950-1
CSA C22.2 No.60950-1
UL
EN 60034-1
EN 60034-5
EN 60664-1
EN 60950-1
規格対応品
回路* UL 508C
CSA C22.2 No.274
UL
EN 50178
EN 60950-1
規格対応品

* UL規格(UL 508C)は、Maximum Surrounding Air Temperature 40℃で認定されています。

・規格認定品の認定取得品名は、モーター品名と回路品名です。

CEマーキング

低電圧指令、EMC指令


※EMCは、配線・配置によって変わります。お客様の機器に組み込んだ状態でEMCの最終確認が必要です。

※「CEマーキング」についての詳細は、取扱説明書またはこちらからご確認ください。

有害物質

RoHS 指令(2011/65/EU)の規制値を超える物質は含有していません。


※製品含有化学物質規制への対応についてはこちらからご確認ください。


システム構成

システム構成

ケーブル・周辺機器を選択する

カップリング

選択 品名 説明 外形図 定価
(WEBショップ価格)
出荷日
MCL300810 外径: 30mm、長さ: 43.5mm、軸穴径d1: 8mm、軸穴径d2: 10mm 閲覧 2,700円
(2,290円)
5日
MCL301010 外径: 30mm、長さ: 43.5mm、軸穴径d1: 10mm、軸穴径d2: 10mm 閲覧 2,700円
(2,290円)
5日
MCL301012 外径: 30mm、長さ: 43.5mm、軸穴径d1: 10mm、軸穴径d2: 12mm 閲覧 2,700円
(2,290円)
5日

モーター取付金具

選択 品名 説明 外形図 定価
(WEBショップ価格)
出荷日
SOL2M4 取付角寸法60mm用 材質:アルミニウム合金 閲覧 2,400円
(2,040円)
5日

その他周辺機器

選択 種別 品名 説明 外形図 定価
(WEBショップ価格)
出荷日
DINレール取付用表面接続ソケット EP11PF 閲覧 800円
(680円)
5日
フロントカバー PAFC02 誤接触などにより速度が変わってしまうことを防止します。
※フロントカバーを装着しても防水仕様にはなりません。また、回路製品用取付金具(品名:MAFP05□)とは併用できません。
閲覧 1,500円
(1,270円)
5日
