バッテリレスアブソリュートセンサ搭載 αSTEP AZシリーズ miniドライバ RS-485通信付きパルス列入力タイプ
小型・軽量のAZシリーズ miniドライバに、RS-485通信付きパルス列入力タイプを追加しました。バッテリ電源にも対応しています。AZシリーズのモーターと、それらを搭載した電動アクチュエータを接続できます。
バッテリ駆動・小型軽量を共通コンセプトとする、モバイルオートメーション対応製品です。詳細はこちら。
特徴
狭いスペースにも収まるコンパクト設計／装置の負担を減らす軽量設計
| 単軸ドライバ RS-485通信付きパルス列入力タイプ | miniドライバ RS-485通信付きパルス列入力タイプ |
|---|---|
|
⬇60％サイズダウン |
|
|
| W35mm × D70mm × H100mm | W69mm × D56mm × H25mm |
| 質量 ： 150g | 質量 ： 84g |
＜自走装置に載せる場合＞
装置の総質量を減らすことで車輪駆動軸の消費電力を削減できます。
バッテリ電源に対応
バッテリ電源で使用できる、ワイドな電源電圧仕様です。DC24VとDC48Vに対応しています。以下は、動作可能電圧の範囲です。
-
DC24Vで使用する場合
※ 電磁ブレーキ付モーターの場合は、DC22.8～32Vです。
-
DC48Vで使用する場合
最適な電流制御で省エネ化
負荷状況に合わせてモーターへの供給電流を最適化する、サーボエミュレーションモードを搭載しています。
＜自走装置に載せる場合＞
消費電力を節約することで、バッテリの持ちがUPします。

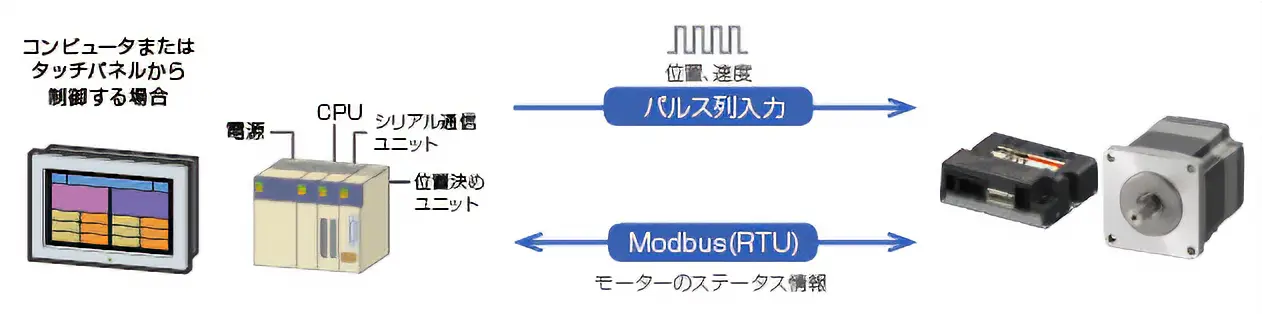

パルス列による制御が可能
ドライバに入力されたパルス信号に応じて、運転を実行します。
モーターのステータス情報（位置、速度、トルク、アラーム、温度など）を、RS-485通信でモニタできます。
種類と価格
| インターフェース | ドライバタイプ | 電源入力 | 品名 | 定価 | |
|---|---|---|---|---|---|
|
パルス | RS-485通信付きパルス列入力タイプ | DC24/48V | AZD-KRX | 42,900円 |
