特徴 | 電動スライダ EASシリーズ

機敏な応答性

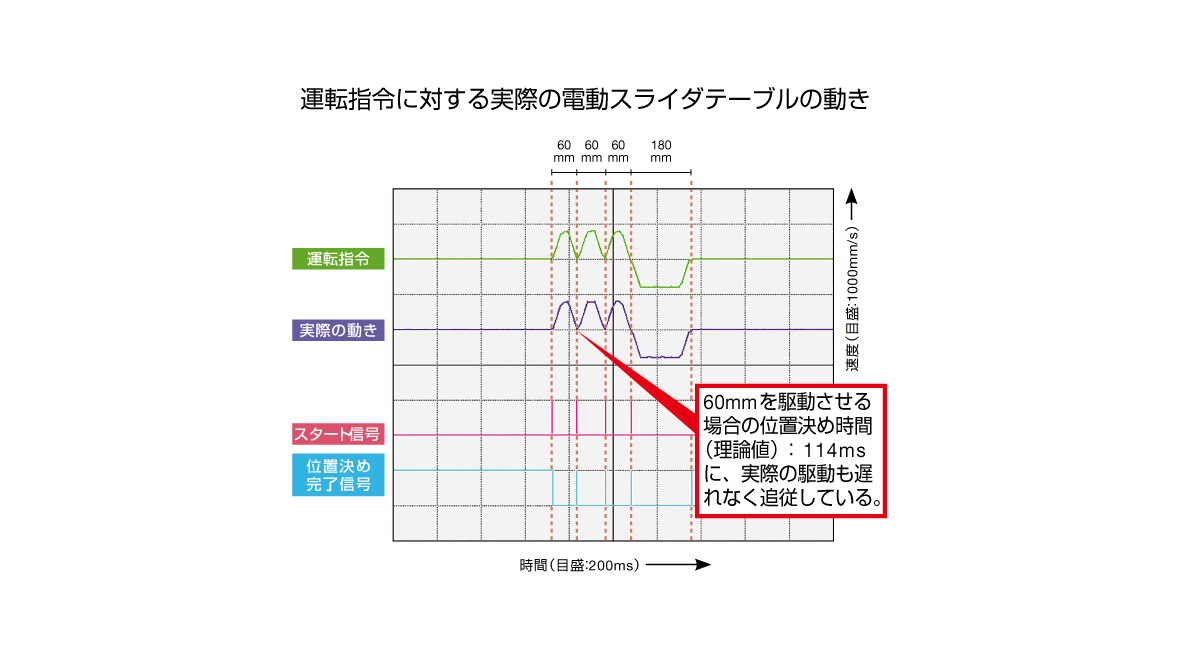

クローズドループステッピングモーターの高応答性を活用して、短距離位置決めを短時間で駆動します。
また、装置のタクトタイム短縮に貢献します。

クローズドループステッピングモーターは、パルス指令に対して同期運転をおこない、小型で高トルクを発生するため加速性・応答性に優れています。

低速での安定性

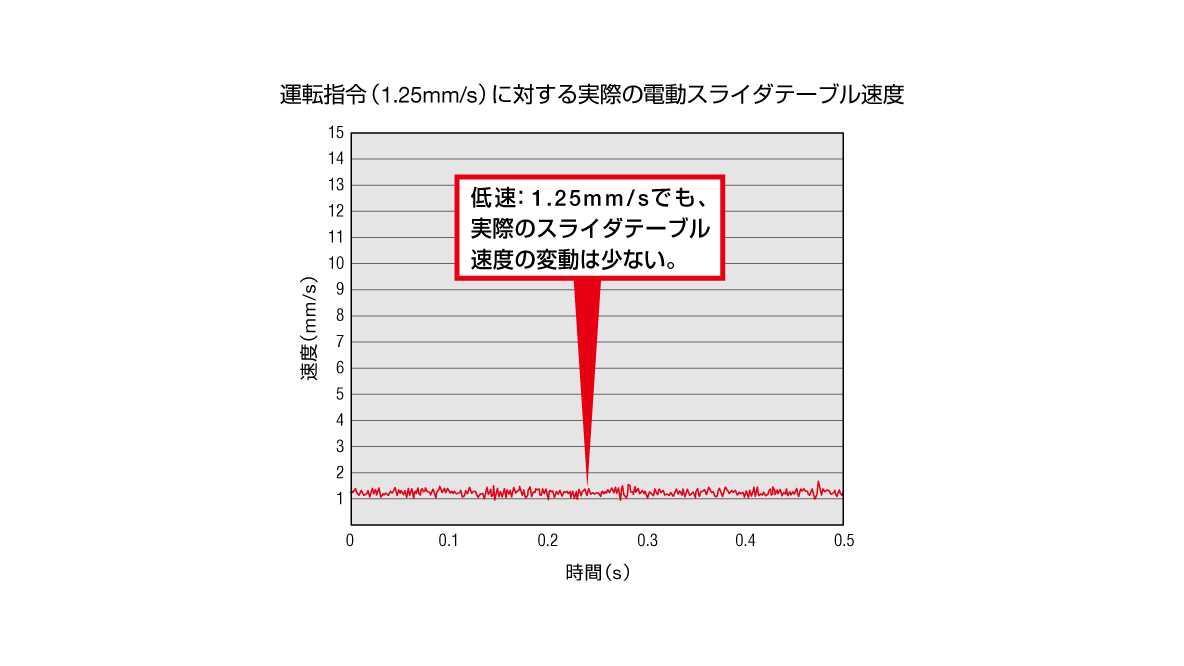

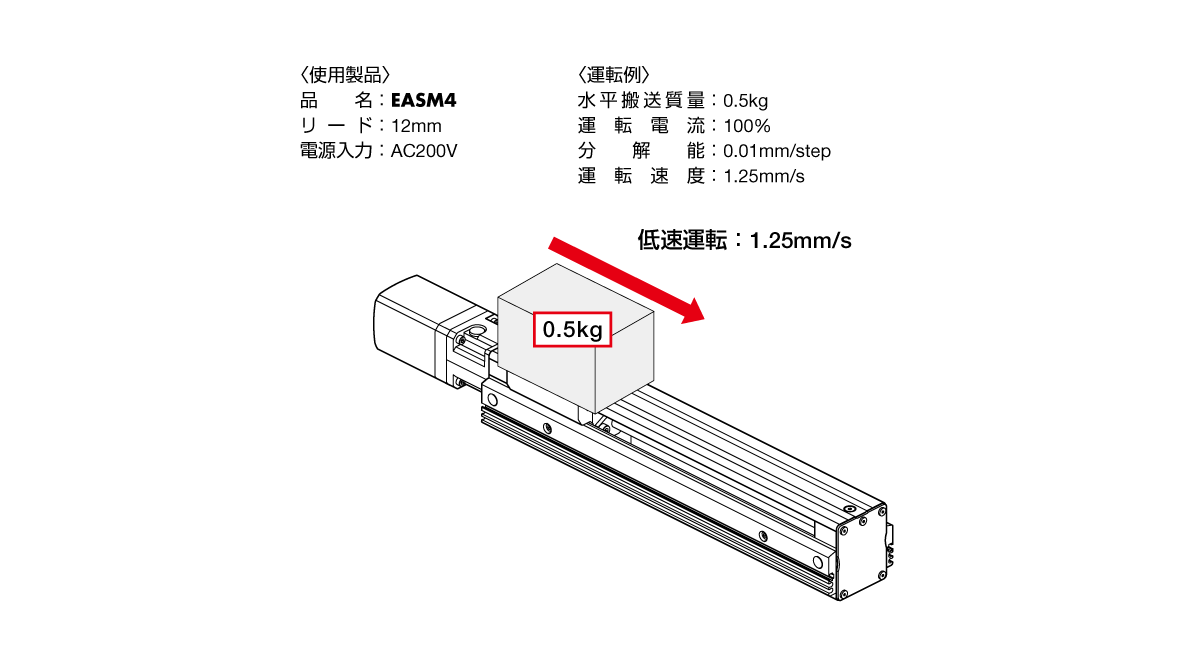

クローズドループステッピングモーターのマイクロステップ駆動方式とスムースドライブ機能^＊により、減速機構などの機械的要素なしに分解能を上げることができます。このため低速でも速度変動が少なく、一定の速度を保ち続けます。

• ※ スムースドライブ機能とは
  パルス入力設定を変えることなく、フルステップのときと同じ移動量、移動速度で自動的にマイクロステップ駆動する制御です。

高精度

ボールねじを使用し、ガイドにTHK 製LMガイド^＊を採用した電動スライダです。高精度なLMガイド部を直接お客様の筐体ベースに取り付けるため、走り平行度を要求する用途に適しています（走り平行度0.03mm）。

• ※ 「LMガイド」は、THK株式会社の登録商標です。

ラインアップ

Xテーブル

•

•

  Xテーブルは水平取付で使用する場合に、落下してくる異物の侵入を軽減できます。

Yテーブル

•

•

  Yテーブルは壁掛け取付で使用する場合に、落下してくる異物の侵入を軽減できます。

周辺機器との干渉回避

モーターの取付方向は4方向に変更できるため、設置場所に合わせてケーブルの引き出し方向を自由に変えることができます。

センサレール付

バッテリレスのアブソリュートセンサを搭載

小型のバッテリレスの機械式アブソリュートセンサ（ABZOセンサ）を搭載しています。生産性の向上やコスト削減に貢献します。

• 機械式センサ
  非通電時も位置情報を保持
• 多回転アブソリュートセンサ
  基準となる原点から、モーター軸で±900回転（1800回転分）の絶対位置が検出可能

シーケンス機能によりメインプログラムを簡略化

AZシリーズは、連結運転や運転間のタイマ設定、条件分岐、ループ運転などの豊富なシーケンス機能を搭載しています。（一部機種を除く）
サポートソフトMEXE02を使って設定することができ、上位システムのシーケンスプログラムを簡略化できます。

• 位置決め運転データ設定値（最大256点）
• 汎用入出力点数（入力10点、出力6点）
• 通信用入出力点数（入力16点、出力16点）

• AZシリーズの便利な機能・使い方
• 簡易シーケンスや各機能の活用事例

• 外部センサ不要

  アブソリュートシステムなので、原点センサ、リミットセンサは不要です。

  メリット

  • 高速原点復帰+原点復帰精度の向上
  • コストダウン
  • 省配線
  • 外部センサ誤動作の影響を受けない

• バッテリレス

  機械式センサはバッテリが不要です。
  位置情報はABZOセンサで機械的に管理されています。

  メリット

  • バッテリの交換が不要
  • 自由なドライバの設置
  • 海外輸送も安心

モーター稼働状況のデータ収集と、予防・予知保全に役立つ機能

モーターの運転状態などを確認するための豊富なモニタ機能が搭載されています。
それぞれのシーンにあわせて使い分けることで、装置の立ち上げ・調整時間の短縮や、メンテナンス・保全に役立てることができます。

モーターの稼働状況を可視化し、データ収集に役立つモニタ機能

AZシリーズに搭載されているABZOセンサにより、モーターの稼動状況を数値でモニタリングできます。

【サポートソフト MEXE02でのモニタリングの様子】

また、位置決め機能内蔵タイプでは、FAネットワークを介して、上位マスタでのデータ収集を実現できます。

ネットワークコンバータの種類と対応しているFAネットワークについて

予防保全・予知保全に役立つ、インフォメーション機能

各インフォメーションのモニタ項目に任意の数値を設定すると、その数値に達したときに外部へ信号を出力させることができます。
この情報を上位にとりこむことで、トラブルの早期発見や、製品のメンテナンス時期の調節に役立てることができます。

インフォメーション機能の例

• TRIPインフォメーション

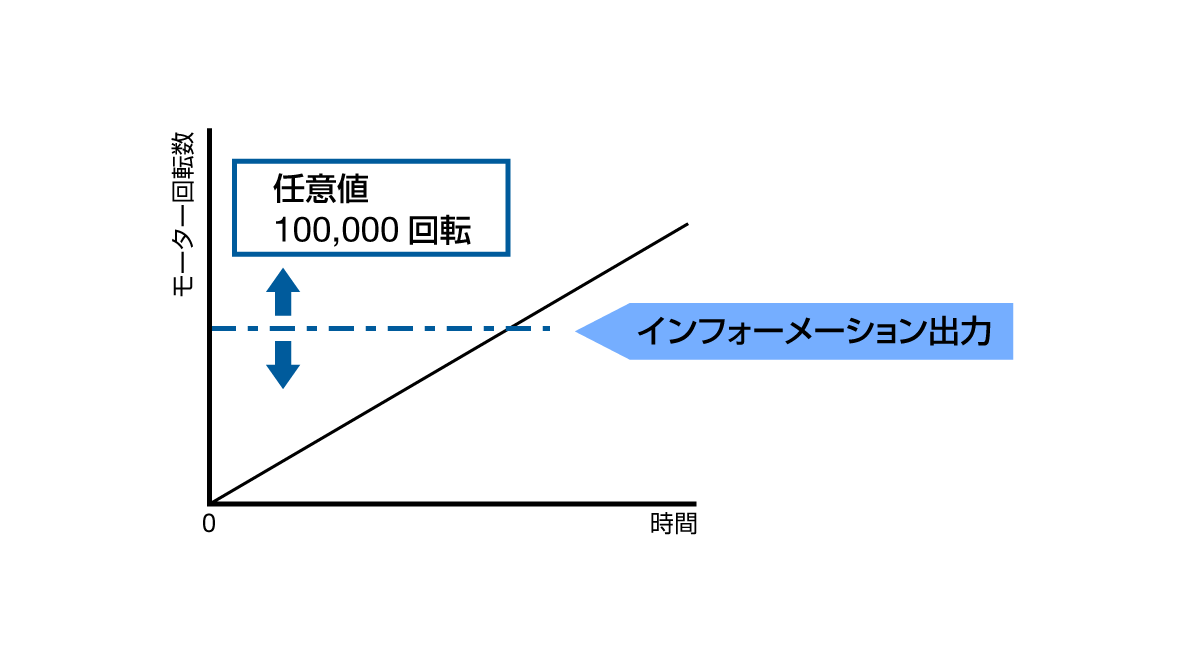

  出力させたい回転数を事前に設定し、その回転数に達すると出力します。（モーターは運転継続）



• 温度インフォメーション

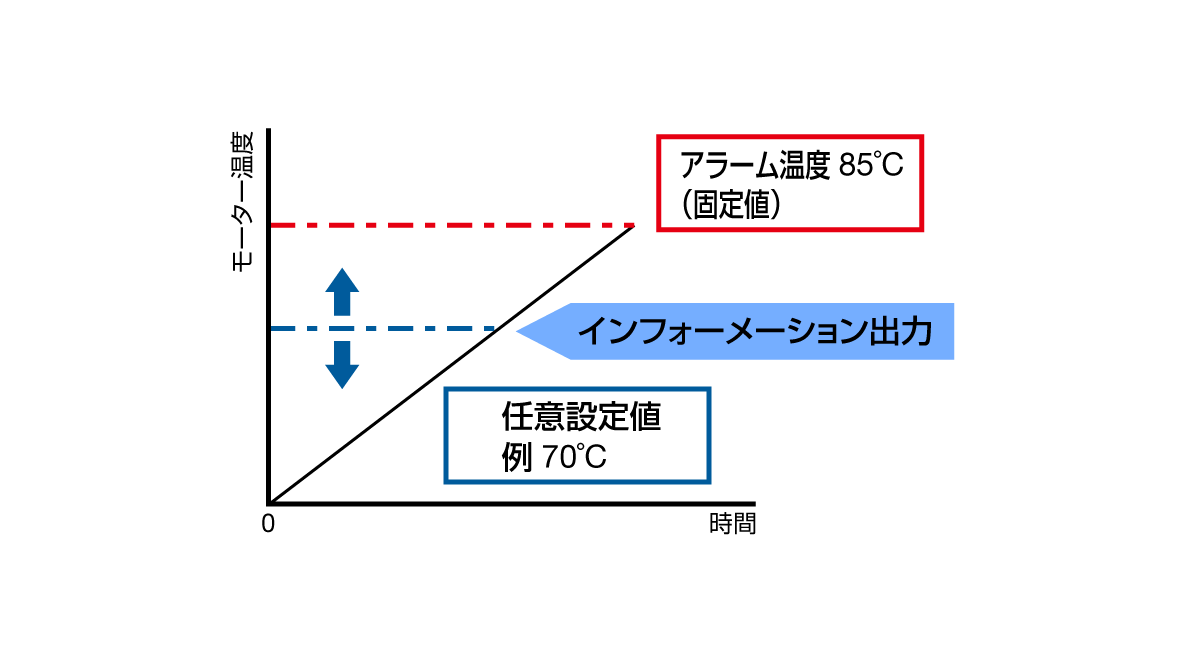

  出力させたい温度を事前に設定し、その温度に達すると出力します。（モーターは運転継続）



配線、制御、保守部品を統一

αSTEP AZシリーズを搭載した、さまざまな機構製品をご用意しています。
同じモーター・ドライバを搭載しているため、配線、制御、保守部品を統一できます。

配線の統一

モーターケーブル、入出力信号、電源などの配線が同じです。

制御性の統一

制御方法が同じため、同じ使い方で動かすことができます。ネットワーク制御の場合、リモートI/Oや命令コードが同じです。プログラムの作成の手間が省けます。

保守部品の統一

モーター、ドライバ、ケーブルが共通なため、最低限の保守部品数に抑えることができます。管理コスト（部品代、管理スペース）の削減が期待できます。

AZシリーズを搭載したラインアップ

電動アクチュエータ（AZシリーズ搭載）

• 搭載モーターの電源入力はシリーズで異なります。詳細ラインアップは各シリーズのページでご確認ください。
