中空ロータリーアクチュエータ DHシリーズ
DHM42PAK+CVD5BR-KR
仕様
特性
回転速度-トルク特性
運転速度-加減速レート (参考値)
外形図
アクチュエータ
回路
データダウンロード
その他仕様
アクチュエータ部 一般仕様
| アクチュエータ | ||
|---|---|---|
| 耐熱クラス | 130（B） | |
| 絶縁抵抗 |
以下の通りにDC500 Vメガーにて測定した値が100 MΩ以上あります。
|
|
| 絶縁耐圧 |
以下の通りに1分間印加しても異常を認めません。 DHM28
DHM42
|
|
| 使用環境 （動作時） |
周囲温度 | 0～+40℃（凍結のないこと） |
| 周囲湿度 | 85 ％以下（結露のないこと） | |
| 雰囲気 | 腐食性ガス・塵埃のないこと。水・油などが直接かからないこと。 | |
| 保護等級 | IP20 | |
ご注意
- 絶縁抵抗測定、絶縁耐圧試験を行なうときは、アクチュエータとドライバを切り離してください。
回路部 一般仕様
| 項目 | 仕様 | |
|---|---|---|
| インターフェイス | 制御入力 | 7点、フォトカプラ |
| 制御出力 | 2点、フォトカプラ・オープンコレクタ | |
| フィールドネットワーク | Modbus RTU（RS-485通信） | |
| 使用環境（動作時） | 周囲温度 | 0～+50℃（凍結のないこと） |
| 周囲湿度 | 85%以下（結露のないこと） | |
| 雰囲気 | 腐食性ガス・塵埃のないこと。水、油などが直接かからないこと。 | |
RS-485通信仕様
| 電気的特性 | EIA-485 準拠 RS-485通信タイプ：ツイストペア線を使用し、総延長距離を10 mまでとする。 フルクローズド制御タイプ：ツイストペア線を使用し、総延長距離を3 mまでとする。 |
|---|---|
| 通信方式 | 半二重通信 調歩同期方式（データ：8 ビット、ストップビット：1 ビット /2 ビット、パリティ：なし/偶数/奇数） |
| 伝送速度 | 9600 bps/19200 bps/38400 bps/57600 bps/115200 bps/230400 bpsから選択 |
| プロトコル | Modbus RTUモード |
| 接続形態 | 上位制御機器1台に対して最大31台まで接続できます。 |
回転方向
出力テーブル側から見た場合の回転方向を表します。

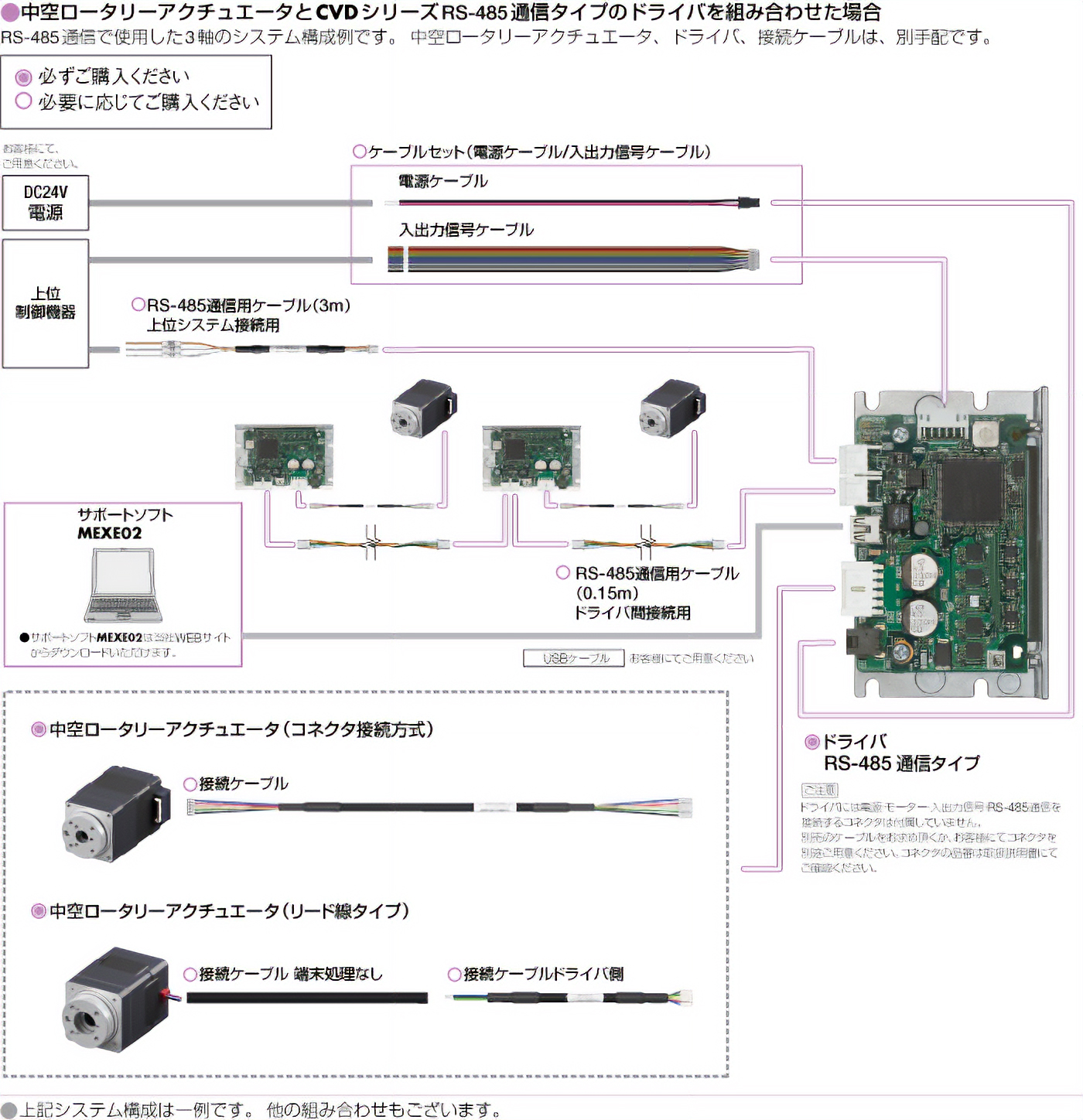

システム構成
ケーブル・周辺機器
DHM42PAK+CVD5BR-KR
と選択した周辺機器を
品名欄にチェックを入れて「ショップで見積・購入」への追加ができます。
