仕様

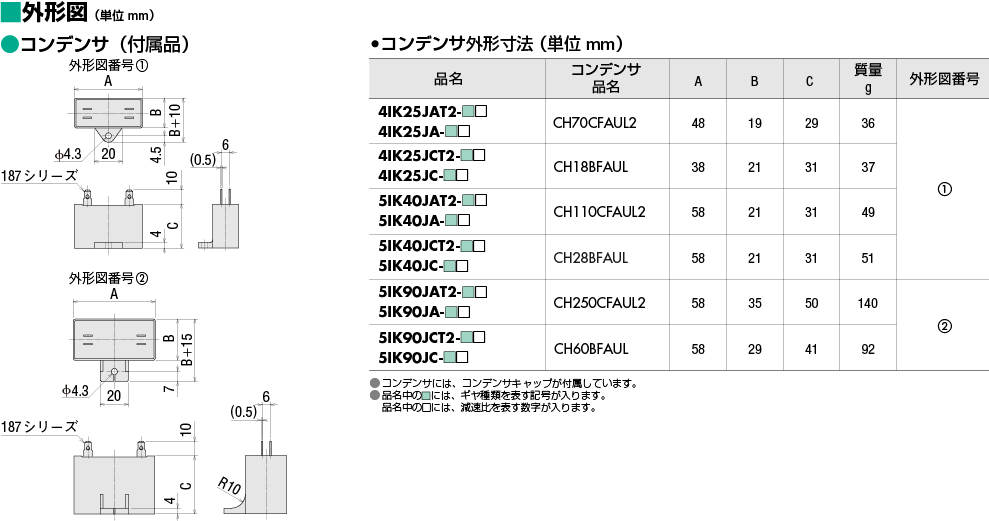

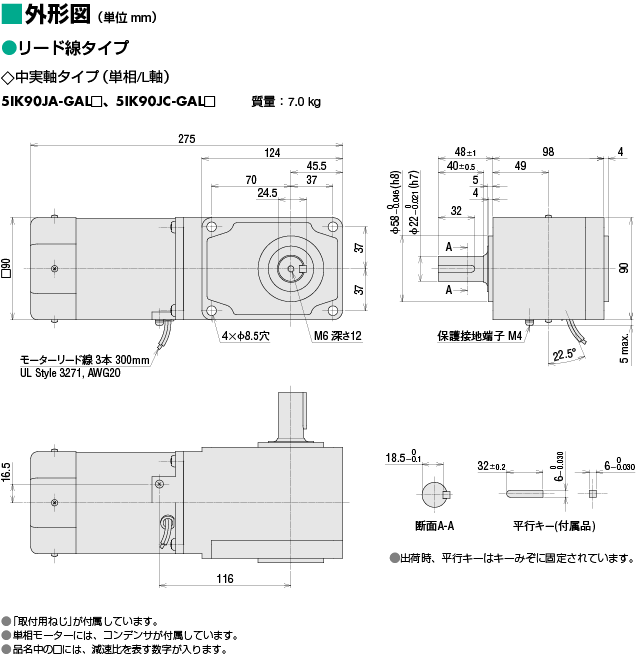

外形図

ギヤードモーター

ギヤードモーター

コンデンサ

コンデンサ

データダウンロード

その他仕様

一般仕様

項目	仕様
絶縁抵抗	常温常湿において連続運転後、コイルとケース間をDC500 Vメガーで測定した値が100 MΩ以上あります。
絶縁耐圧	常温常湿において連続運転後、コイルとケース間に50 Hzまたは60 Hz、AC1.5 kVを1分間印加しても異常を認めません。
温度上昇	常温常湿において無負荷連続運転後、抵抗法で巻線温度上昇を測定した値が80 ℃以下（三相タイプは定格負荷連続運転後、70 ℃以下）です。
耐熱クラス	130（B）
過熱保護装置	サーマルプロテクタ内蔵（自動復帰型）　開放：130±5 ℃、復帰：85±20 ℃
使用周囲温度	0 ～ +50 ℃（凍結のないこと）　三相220/230 V：0 ～ +40 ℃（凍結のないこと）
使用周囲湿度	85 %以下（結露のないこと）
保護等級	端子箱付タイプ： IP66※（25 W、40 W） IP54（90 W） リード線タイプ： IP20

• ※ 材質と表面処理について
  端子箱付タイプ：IP66

タイプ	出力	材質	表面処理
直交軸ギヤード	25 W、40 W	モーターケース、端子箱：アルミニウム 出力軸：S45C ねじ：ステンレス（外部露出部のみ）	モーターケース、 端子箱：塗装（取付面を除く）

ギヤヘッドの許容ラジアル荷重・許容アキシアル荷重

減速比			5	7.5	10	15	20	25	30	40	50	60	75	100	120	150	200	240
許容ラジアル荷重 ［N］	中空軸	取付面から10mm	1200								2200
		取付面から20mm	1100								2000
	中実軸	出力軸先端から10mm	900								1700
		出力軸先端から20mm	1000								1850
許容アキシアル荷重［N］			350

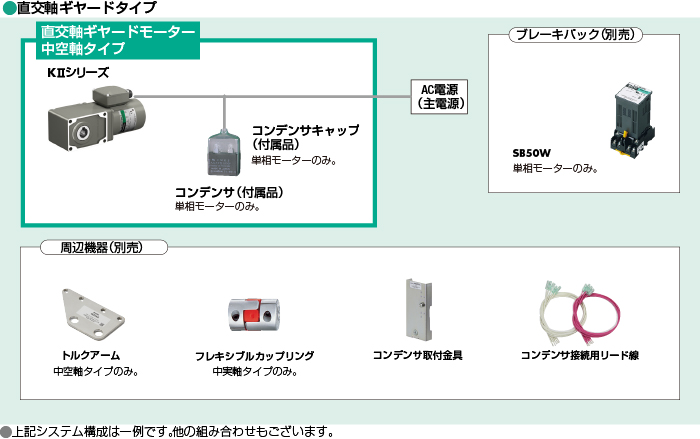

システム構成

関連製品

ブレーキパック

製品	特徴	定価
SB50Wシリーズ	特徴	1台でモーターの瞬時停止・正逆転・ ブレーキ制御のすべてを可能にした、ブレーキパックです。 サーマルプロテクタオープン検出機能により、 装置の安全性をアップします。 また、外部信号によるアラームリセットが可能となり、 使いやすくなりました。 ワイド電圧（100V-230V）対応 48mm×48mmのDINサイズ 安全規格対応 1W～90Wのモーターに対応 シンク/ソースロジック切り替えが可能	定価	12,100円

ケーブル・周辺機器
