αSTEP ARシリーズ
ARD-KD
回路
| 製品種別 | 品名 | 定価（WEBショップ価格） | 出荷日 |
|---|---|---|---|
| 回路 | ARD-KD | 39,600円（33,660円） | 生産終了品（2025年3月31日 生産終了） |
• 仕様の詳細や各種データは組み合わせ品名のページに掲載している場合があります。組み合わせ品名のページにてご確認ください。
付属品
- 回路: 電源入力端子用コネクタ、センサ信号用コネクタ、入力信号用コネクタ、出力信号用コネクタ
仕様

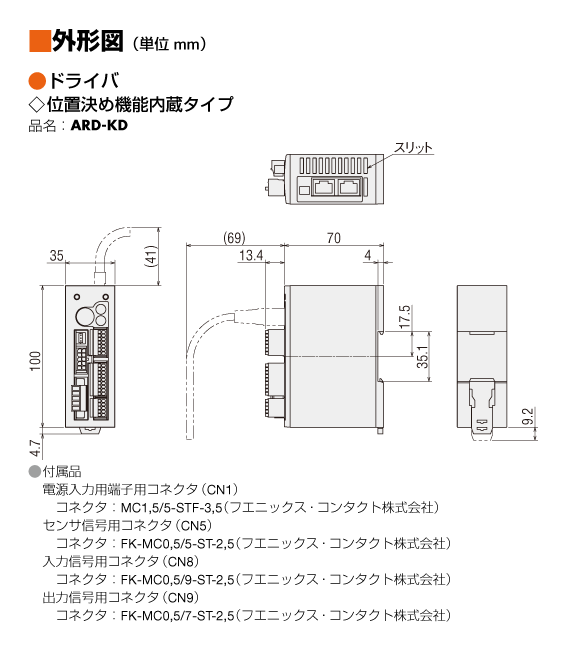

外形図
データダウンロード
その他仕様
ドライバ仕様
| 位置決め機能内蔵タイプ | パルス列入力タイプ | ||
|---|---|---|---|
| 最大入力パルス周波数 | − | 上位コントローラがラインドライバ出力： 500 kHz（Duty50 % 時） 上位コントローラがオープンコレクタ出力： 250 kHz（Duty50 %時）※1 負論理パルス入力（初期値） |
|
| 位置決めデータ数 | 64 点 | − | |
| 位置決め運転 | 単独 | ◯ | − |
| 連結 | ◯ | − | |
| 連結 2 | ◯ | − | |
| 順送り | ◯ | − | |
| ダイレクト | ◯ | − | |
| 押し当て | ◯ | ◯※2 | |
| 連続運転 | ◯ | − | |
| JOG 運転 | ◯ | − | |
| 原点復帰運転 | ◯ | − | |
| テスト運転 | ◯ | ◯※2 | |
| サポートソフト MEXE02 | ◯ | ◯ | |
| データ設定器 OPX-2A | ◯ | ◯ | |
- ※1
- 入出力信号用ケーブルCC36D1E（別売）を使用したときの値です。
- ※2
- 拡張機能（OPX-2AまたはMEXE02）による設定
ご注意
- ギヤードタイプでは押し当て運転をおこなわないでください。モーターやギヤ部が破損する原因となります。
RS-485通信仕様
| プロトコル | Modbus RTUモード |
|---|---|
| 電気的特性 | EIA-485 準拠、ストレートケーブル ツイストペア線（TIA/EIA-568B CAT5e以上を推奨）を使用し、総延長距離を50 mまでとする。※ |
| 通信方式 | 半二重通信、調歩同期方式（データ：8ビット、ストップビット：1ビット/2ビット、パリティ：なし/偶数/奇数） |
| 伝送速度 | 9600 bps/19200 bps/38400 bps/57600 bps/115200 bpsから選択 |
| 接続形態 | 上位制御機器1台に対して最大31台まで接続できます。 |
- ※ 配線・配置によりモーターケーブルや電源ケーブルから発生するノイズが問題になる場合は、シールドするかフェライトコアを使用してください。
ドライバ 一般仕様
| 項目 | 仕様 | |
|---|---|---|
| 使用環境 （動作時） |
周囲温度 | 0 ∼ +50 ℃（凍結のないこと） |
| 周囲湿度 | 85 %以下（結露のないこと） | |
| 雰囲気 | 腐食性ガス·塵埃のないこと。水·油などが直接かからないこと。 | |
