ネットワークコンバータ
NETC01-CC
回路
| 製品種別 | 品名 | 定価（WEBショップ価格） | 出荷日 |
|---|---|---|---|
| 回路 | NETC01-CC | 24,200円（20,570円） | 20日（数量：1～5） |
• 他社PLCとの接続について、接続ガイドをご用意しています。詳細は他社製品との組み合わせと接続をご覧ください。
• 「ネットワークコンバータ NETC01-CC」と「CC-Link通信ユニット（三菱電機株式会社製／株式会社キーエンス製）」とを組み合わせたときのリモートI/Oとリモートレジスタのアドレスを簡単に算出できるツールをご用意しています。詳細はNETC01-CC用アドレス算出ツールをご覧ください。
付属品
- 回路：RS-485通信用ケーブル（2本）、電源コネクタ、CC-Link通信コネクタ
仕様

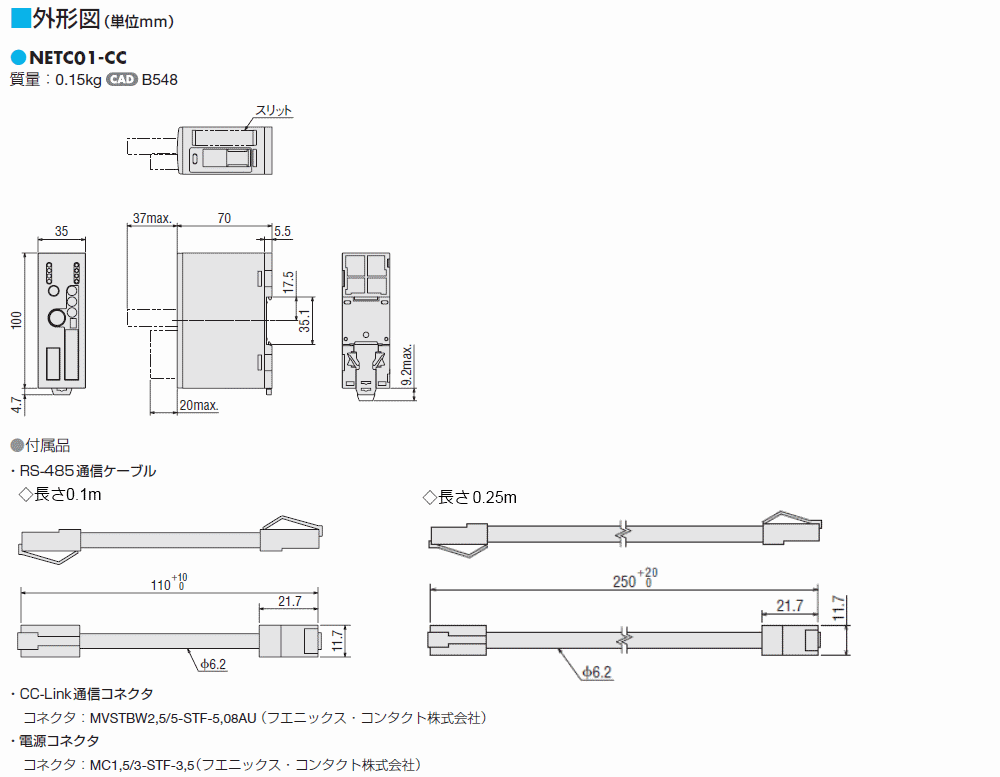

外形図
データダウンロード
その他仕様
RS-485仕様
| 項目 | 内容 |
|---|---|
| 電気的特性 | EIA-485準拠、ストレートケーブル ツイストペア線使用（TIA/EIA-568B CAT5e以上推奨）において、通信ケーブルの総延長を50mまでとする。※ |
| 通信方式 | 半二重通信、調歩同期方式（8ビット、1ストップビット、パリティなし） |
| 伝送速度 | 625kbps |
| プロトコル | 10バイト固定長フレーム、バイナリ転送 |
- ※ 配線・配置によりモーターケーブルや電源ケーブルから発生するノイズが問題になる場合は、シールドするかフェライトコアを使用してください。
一般仕様
| 項目 | 内容 | |
|---|---|---|
| 絶縁抵抗 |
以下の通りにDC500Vメガーにて測定した値が100MΩ以上あります。
|
|
| 絶縁耐圧 |
以下の通りにAC500V 50/60Hzを1分間印加しても、異常を認めません。
|
|
| 使用環境 （動作時） |
周囲温度 | 0～+40℃（凍結のないこと） |
| 周囲湿度 | 85%以下（結露のないこと） | |
| 海抜 | 1000m以下 | |
| 雰囲気 | 腐食性ガス・塵埃がないこと。水・油が直接かからないこと。 | |
| 使用環境 （保存・輸送時） |
周囲温度 | −25～+70℃（凍結のないこと） |
| 周囲湿度 | 85%以下（結露のないこと） | |
| 海抜 | 3000m以下 | |
| 雰囲気 | 腐食性ガス・塵埃がないこと。水・油が直接かからないこと。 | |
ご注意
- 絶縁抵抗測定、絶縁耐圧試験をおこなうときは、周辺機器を切り離してください。
